В условиях тёплого климата (например, на Кавказе, в Средней Азии, на Ю. США и др.), при отсутствии значительных атмосферных осадков, пылевых бурь и т. п., на КЭС, особенно газомазутных, применяют открытую компоновку оборудования. При этом над котлами устраивают навесы, турбоагрегаты защищают лёгкими укрытиями; вспомогательное оборудование турбоустановки размещают в закрытом конденсационном помещении. Удельная кубатура главного корпуса КЭС с открытой компоновкой снижается до 0,2—0,3 м 3/квт, что удешевляет сооружение КЭС. В помещениях электростанции устанавливают мостовые краны и др. грузоподъёмные механизмы для монтажа и ремонта энергетического оборудования.

КЭС сооружают непосредственно у источников водоснабжения (река, озеро, море); часто рядом с КЭС создают пруд-водохранилище. На территории КЭС, кроме главного корпуса, размещают сооружения и устройства технического водоснабжения и химводоочистки, топливного хозяйства, электрические трансформаторы, распределительные устройства, лаборатории и мастерские, материальные склады, служебные помещения для персонала, обслуживающего КЭС. Топливо на территорию КЭС подаётся обычно ж. д. составами. Золу и шлаки из топочной камеры и золоуловителей удаляют гидравлическим способом. На территории КЭС прокладывают ж. д. пути и автомобильные дороги, сооружают выводы линий электропередачи, инженерные наземные и подземные коммуникации. Площадь территории, занимаемой сооружениями КЭС, составляет, в зависимости от мощности электростанции, вида топлива и др. условий, 25—70 га.

Крупные пылеугольные КЭС в СССР обслуживаются персоналом из расчёта 1 чел. на каждые 3 Мвт мощности (примерно 1000 чел. на КЭС мощностью 3000 Мвт ); кроме того, необходим ремонтный персонал.

Мощность отдаваемая КЭС ограничивается водными и топливными ресурсами, а также требованиями охраны природы: обеспечения нормальной чистоты воздушного и водного бассейнов. Выброс с продуктами сгорания топлива твёрдых частиц в воздух в районе действия КЭС ограничивают установкой совершенных золоуловителей (электрофильтров с кпд около 99%). Оставшиеся примеси, окислы серы и азота рассеивают сооружением высоких дымовых труб для вывода вредных примесей в более высокие слои атмосферы. Дымовые трубы высотой до 300 м и более сооружают из железобетона или с 3—4 металлическими стволами внутри железобетонной оболочки или общего металлического каркаса.

Управление многочисленным разнообразным оборудованием КЭС возможно только на основе комплексной автоматизации производственных процессов. Современные конденсационные турбины полностью автоматизированы. В котлоагрегате автоматизируется управление процессами горения топлива, питания котлоагрегата водой, поддержания температуры перегрева пара и т. д. Осуществляется комплексная автоматизация др. процессов КЭС, включая поддержание заданных режимов эксплуатации, пуск и остановку блоков, защиту оборудования при ненормальных и аварийных режимах. С этой целью в системе управления на крупных КЭС в СССР и за рубежом применяют цифровые, реже аналоговые, управляющие электронные вычислительные машины.

Крупнейшие конденсационные электростанции мира

Лит.: Гельтман А. Э., Будняцкий Д. М., Апатовский Л. Е., Блочные конденсационные электростанции большой мощности, М.—Л., 1964; Рыжкин В. Я., Тепловые электрические станции, М.—Л., 1967; Шредер К., Тепловые электростанции большой мощности, пер. с нем., т. 1—3, М.—Л., 1960—64: Скротцки Б.-Г., Вопат В.-А., Техника и экономика тепловых электростанций, пер. с англ., М.—Л., 1963.

В. Я. Рыжкин.

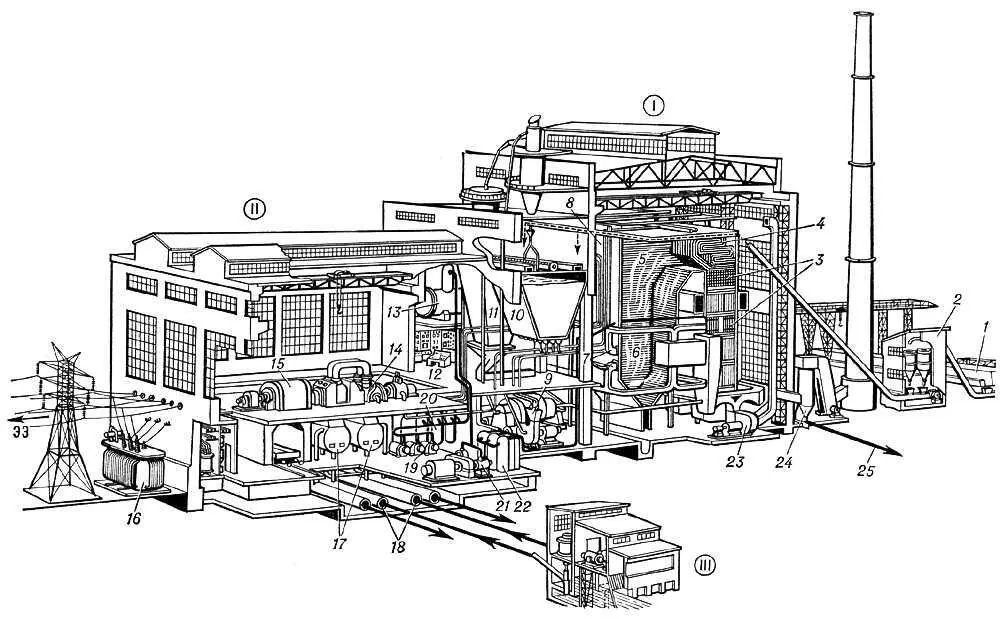

Рис. 2. Пространственный вид (разрез) главного корпуса электростанции и связанных с ним устройств: I — кoтельное отделение; II — машинное отделение (машинный зал); III — береговая водонасосная установка; 1 — угольный склад; 2 — дробильная установка; 3 — водяной экономайзер; 4 — пароперегреватель; 5 — паровой котёл; 6 — топочная камера; 7 — пылеугольные горелки; 8 — паропровод от котла к турбине; 9 — барабанно-шаровая угольная мельница; 10 — бункер угольной пыли; 11 — бункер сырого угля; 12 — щит управления блоком электростанции; 13 — деаэратор; 14 — паровая турбина; 15 — электрический генератор; 16 — электрический повысительный трансформатор; 17 — паровые конденсаторы; 18 — трубопроводы охлаждающей воды; 19 — конденсатные насосы; 20 — регенеративные подогреватели низкого давления; 21 — питательный насос; 22 — регенеративные подогреватели высокого давления; 23 — дутьевой вентилятор; 24 — золоуловитель; 25 — шлак, зола; ЭЭ — электрическая энергия.

Рис. 1. Простейшая тепловая схема КЭС: Т — топливо; В — воздух; УГ — уходящие газы; ШЗ — шлаки и зола; ПК — паровой котёл; ПЕ — пароперегреватель; ПТ — паровая турбина; Г — электрический генератор; К — конденсатор; КН — конденсатный насос; ПН — питательный насос.

Конденсацио'нный насо'с,то же, что криогенный насос.

Конденса'ция(позднелатинское condensatio — сгущение, от латинского condenso уплотняю, сгущаю), переход вещества из газообразного состояния в жидкое или твёрдое вследствие его охлаждения или сжатия. К. пара возможна только при температурах ниже критической для данного вещества (см. Критическое состояние ) . К., как и обратный процесс — испарение, является примером фазовых превращений вещества ( фазовых переходов 1-го рода). При К. выделяется то же количество теплоты, которое было затрачено на испарение сконденсировавшегося вещества. Дождь, снег, роса, иней — все эти явления природы представляют собой следствие конденсации водяного пара в атмосфере. К. широко применяется в технике: в энергетике (например, в конденсаторах паровых турбин), в химической технологии (например, при разделении веществ методом фракционированной конденсации ) , в холодильной и криогенной технике, в опреснительных установках и т. д. Жидкость, образующаяся при К., носит название конденсата. В технике К. обычно осуществляется на охлаждаемых поверхностях. Известны два режима поверхностной К.: плёночный и капельный. Первый наблюдается при К. на смачиваемой поверхности, он характеризуется образованием сплошной плёнки конденсата. На несмачиваемых поверхностях конденсат образуется в виде отдельных капель. При капельной К. интенсивность теплообмена значительно выше, чем при плёночной, т. к. сплошная плёнка конденсата затрудняет теплообмен (см. Кипение ) .
