В К. э. с электрическим управлением ёмкостью применяют два типа твёрдого диэлектрика: сегнетоэлектрик ( вариконд ) и полупроводник с запорным слоем ( варикап, семикап и т. д.). Вариконды увеличивают свою ёмкость с увеличением напряжения на обкладках. В варикапах для изменения ёмкости используется зависимость ширины p — n -перехода от приложенного напряжения: с увеличением напряжения ёмкость снижается вследствие увеличения ширины p — n- перехода. Варикапы имеют большую по сравнению с варикондами стабильность ёмкости и меньшие потери при высоких частотах.

Принятая в СССР система сокращённых обозначений К. э. постоянной ёмкости состоит из четырёх индексов: 1-й индекс (буквенный) К — конденсатор; 2-й (цифровой) — группа К. э. по виду диэлектрика; 3-й (буквенный) — назначение К. э. (П— для работы в цепях постоянного и переменного тока, Ч — для работы в цепях переменного тока, У — для работы в цепях постоянного и переменного тока и в импульсных режимах, И — для работы в импульсных режимах, К. э., у которых нет индекса, — для работы в цепях постоянного и пульсирующего тока); 4-й индекс — порядковый номер исполнения К. э. Пример обозначения: К15И-1 — К. э. постоянной ёмкости, керамический, предназначен для работы в импульсных режимах.

Для К. э. переменной ёмкости с механическим управлением приняты следующие обозначения: два первых индекса (буквенных) КТ — подстроечные (полупеременные), КП — переменной ёмкости; третий индекс (цифровой) обозначает вид используемого диэлектрика. Для К. э. с электрически управляемой ёмкостью применяется обозначение КН (конденсатор нелинейный); третий индекс обозначает основной параметр К. э. (коэффициент усиления) и четвёртый — назначение К. э.

Основные параметры конденсаторов постоянной ёмкости, изготавливаемых в СССР

Тип конденсатора Пределы номинальной емкости, пф Пределы напряжения, в Удельная емкость (ср. знач.), пф/см 3 ТКЕ ´ 10 6(град.) -1* tg d ´ 10 4 при частоте f
tg d ´ 10 4 f (гц)
Воздушный 5×10 1¸4×10 3 10 2¸10 3 0,1 +(20¸100) 0,1¸5 10 6
Вакуумный 10¸10 3 10 3¸4,5×10 4 0,1 +(20¸30) 0,1¸3 10 6
Стеклоэмалевый 10¸10 3 10 2¸10 3 10 3 +65¸-130 (нормирован) 15 10 6
Стеклокерамический 10¸5×10 3 10 2¸5×10 2 10 4 ±(30¸300) 20¸30 10 6
Керамический высокочастотный 1¸10 5 10 2¸10 3 10 3 +120¸-1300 (нормирован) 12¸15 10 6
Керамический низкочастотный 10 2¸10 6 10 2¸3×10 2 10 5 - 350 10 3
Слюдяной 10¸4×10 5 10 2¸10 4 10 3 ±50¸±200) 10¸20 10 6
Бумажный 10 2¸10 7 10 2¸1,5×10 3 10 4 - 100 10 3
Металлобумажный 2,5×10 4¸10 8 10 2¸1,5×10 3 10 5 - 150 10 3
Плёночный полистирольный 10 2¸10 4 6×10¸1,5×10 4 10 3 -200 10 10 3¸10 6
Плёночный ПЭТФ 10 2¸10 8 10 2¸1,6×10 4 10 4 -200 20 10 3
Лакоплёночный 10 5¸10 8 10¸10 2 10 6 - 150 10 3
Электролитический алюминиевый 10 5¸10 10 4¸5×10 2 10 8 - 2×10 3 50
Танталовый 10 5¸10 9 3¸6×10 2 2×10 8 - 10 3 50
Оксиднополупроводниковый 10 4¸10 9 1,5¸30 10 8 - 5×10 2 50

* ТКЕ не указан для тех типов К. э., у которых изменения ёмкости от температуры относительно велики и нелинейны.

Лит.: Ренне В. Т., Электрические конденсаторы, 3 изд., Л., 1969.

А. В. Кочеров.

Конденсаторная сварка

Конденса'торная сва'рка,способ сварки, при котором для нагрева соединяемых изделий используют кратковременный мощный импульс тока, получаемый от батарей статических конденсаторов. Известно несколько разновидностей К. с.: сопротивлением (точечная, шовная, стыковая), ударная (стыковая) и др. К. с. особенно эффективна при соединении мелких деталей и металлических листов небольшой толщины, например при изготовлении деталей для электронных ламп, малогабаритных приборов и аппаратов, металлических игрушек, предметов галантереи и пр.

Конденсаторные масла

Конденса'торные масла',нефтяные масла, применяемые для заливки и пропитки конденсаторов; относятся к группе электроизоляционных масел.

Конденсаторный асинхронный двигатель

Конденса'торный асинхро'нный дви'гатель,

1) асинхронный электродвигатель, питаемый от однофазной сети и имеющий на статоре две обмотки, одна из которых включается в сеть непосредственно, а другая — последовательно с электрическим конденсатором для образования вращающегося магнитного поля. Конденсаторы создают сдвиг фаз между токами обмоток, оси которых сдвинуты в пространстве. Наибольший вращающий момент развивается, когда сдвиг фаз токов составляет 90°, а их амплитуды подобраны так, что вращающееся поле становится круговым. При пуске К. а. д. оба конденсатора включены, а после его разгона один из конденсаторов отключают; это обусловлено тем, что при номинальной частоте вращения требуется значительно меньшая емкость, чем при пуске. К. а. д. по пусковым и рабочим характеристикам близок к трёхфазному асинхронному двигателю. Применяется в электроприводах малой мощности; при мощностях свыше 1 квт используется редко вследствие значительной стоимости и размеров конденсаторов.

2) Трёхфазный асинхронный электродвигатель, включаемый через конденсатор в однофазную сеть. Рабочая ёмкость конденсатора для 3-фазного двигателя определяется по формуле С р = 2800 картинка 512 ( мкф ) , если обмотки соединены по схеме «звезда», или С р = 4800 картинка 513 ( мкф ) , если обмотки соединены по схеме «треугольник». Ёмкость пускового конденсатора С п =(2,5 — 3)× С р . Рабочее напряжение конденсаторов должно быть в 1,5 раза выше напряжения сети; конденсаторы устанавливаются обязательно бумажные.

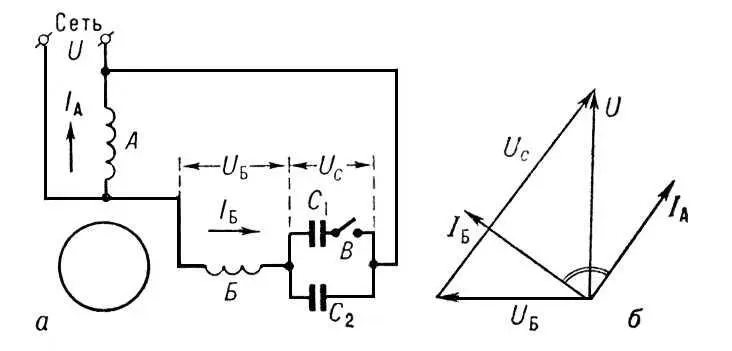

Рис 1 Схема а и векторная диаграмма б конденсаторного асинхронного - фото 514

Рис. 1. Схема (а) и векторная диаграмма (б) конденсаторного асинхронного двигателя: U, U Б, U C— напряжения; I A, I Б— токи; А и Б — обмотки статора; В — центробежный выключатель для отключения С 1после разгона двигателя; C 1и C 2— конденсаторы.

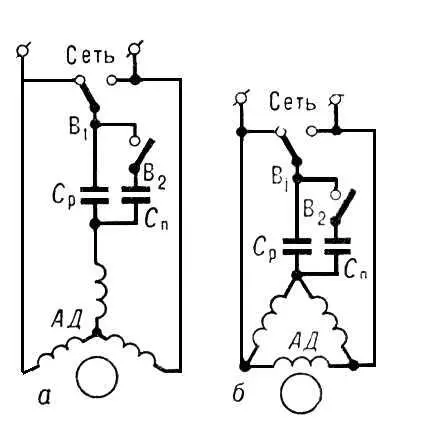

Рис 2 Схема включения в однофазную сеть трёхфазного асинхронного двигателя с - фото 515

Рис. 2. Схема включения в однофазную сеть трёхфазного асинхронного двигателя с обмотками статора, соединёнными по схеме «звезда» (а) или «треугольник» (б): B 1и В 2— выключатели; С р— рабочий конденсатор; C п— пусковой конденсатор; АД — асинхронный электродвигатель.
