БСЭ БСЭ - Большая Советская Энциклопедия (КО)

К. в различных средах, влияние дополнительных факторов (воздействий).Некоторые коррозионные среды и вызываемые ими разрушения столь характерны, что по названию этих сред классифицируются и протекающие в них коррозионные процессы. Так, выделяют газовую К., т. е. химическую К. под действием горячих газов (при температуре много выше точки росы). Характерны некоторые случаи электрохимической К. (преимущественно с катодным восстановлением кислорода) в природных средах: атмосферная — в чистом или загрязнённом воздухе при влажности, достаточной для образования на поверхности металла плёнки электролита (особенно в присутствии агрессивных газов, например СО 2, Cl 2, или аэрозолей кислот, солей и т. п.); морская — под действием морской воды и подземная — в грунтах и почвах.

К. под напряжением развивается в зоне действия растягивающих или изгибающих механических нагрузок, а также остаточных деформаций или термических напряжений и, как правило, ведёт к транскристаллитному коррозионному растрескиванию, которому подвержены, например, стальные тросы и пружины в атмосферных условиях, углеродистые и нержавеющие стали в паросиловых установках, высокопрочные титановые сплавы в морской воде и т. д. При знакопеременных нагрузках может проявляться коррозионная усталость, выражающаяся в более или менее резком понижении предела усталости металла в присутствии коррозионной среды. Коррозионная эрозия (или К. при трении) представляет собой ускоренный износ металла при одновременном воздействии взаимно усиливающих друг друга коррозионных и абразивных факторов (трение скольжения, поток абразивных частиц и т. п.). Родственная ей кавитационная К. возникает при кавитационных режимах обтекания металла агрессивной средой, когда непрерывное возникновение и «захлопывание» мелких вакуумных пузырьков создаёт поток разрушающих микрогидравлических ударов, воздействующих на поверхность металла. Близкой разновидностью можно считать и фреттинг-К., наблюдаемую в местах контакта плотно сжатых или катящихся одна по другой деталей, если в результате вибраций между их поверхностями возникают микроскопические смещения сдвига.

Утечка электрического тока через границу металла с агрессивной средой вызывает в зависимости от характера и направления утечки дополнительные анодные и катодные реакции, могущие прямо или косвенно вести к ускоренному местному или общему разрушению металла (К. блуждающим током). Сходные разрушения, локализуемые вблизи контакта, может вызвать соприкосновение в электролите двух разнородных металлов, образующих замкнутый гальванический элемент, — контактная К. В узких зазорах между деталями, а также под отставшим покрытием или наростом, куда проникает электролит, но затруднён доступ кислорода, необходимого для пассивации металла, может развиваться щелевая К., при которой растворение металла в основном происходит в щели, а катодные реакции частично или полностью протекают рядом с ней на открытой поверхности.

Принято выделять также биологическую К., идущую под влиянием продуктов жизнедеятельности бактерий и др. организмов, и радиационную К. — при воздействии радиоактивного излучения.

Количественная оценка К.Скорость общей К. оценивают по убыли металла с единицы площади ( К ) , например в г/м 2 × ч, или по скорости проникновения К., т. е. по одностороннему уменьшению толщины нетронутого металла ( П ), например в мм/год. При равномерной К. П = 8,75 К/r , где r — плотность металла в г/см 3. При неравномерной и местной К. оценивается максимальное проникновение. По ГОСТу 13819—68 установлена 10-балльная шкала общей коррозионной стойкости (см. табл.). В особых случаях К. может оцениваться и по др. показателям (потеря механической прочности и пластичности, рост электрического сопротивления, уменьшение отражательной способности и т. д.), которые выбираются в соответствии с видом К. и назначением изделия или конструкции.

10-балльная шкала для оценки общей коррозионной стойкости металлов

При подборе материалов, стойких к воздействию различных агрессивных сред в тех или иных конкретных условиях, пользуются справочными таблицами коррозионной и химической стойкости материалов или проводят лабораторные и натурные (непосредственно на месте и в условиях будущего применения) коррозионные испытания образцов, а также целых полупромышленных узлов и аппаратов. Испытания в условиях, более жёстких, чем эксплуатационные, называют ускоренными.

Лит.: Акимов Г. В., Основы учения о коррозии и защите металлов, М., 1946; Томашов Н. Д., Теория коррозии и защита металлов, М., 1959; Эванс Ю. P., Коррозия и окисление металлов, пер. с англ., М., 1962; Розенфельд И. Л., Атмосферная коррозия металлов, М., 1960; Бялобжеский А. В., Радиационная коррозия, М., 1967. См. также лит. при ст. Коррозионностойкие материалы .

А. В. Бялобжеский, В. М. Новаковский.

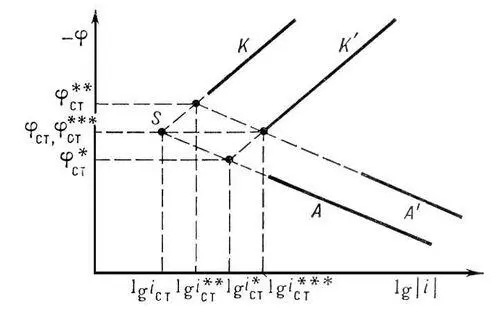

Коррозионная диаграмма: К, К' — катодные поляризационные кривые; А, A' — анодные поляризационные кривые.

Корру'пция(от лат. corruptio — порча, подкуп), преступление, заключающееся в прямом использовании должностным лицом прав, предоставленных ему по должности, в целях личного обогащения. К. называют также подкуп должностных лиц, их продажность.

К. известна всем видам эксплуататорских государств, но особенно широкое распространение её присуще империалистическому государству; она характерна для буржуазного государственного аппарата и парламента, где государственные и политические деятели устраивают личные дела, пользуясь своим официальным положением. В. И. Ленин, характеризуя империализм как паразитический, загнивающий капитализм, указывал на такие его свойства, как «продажность, подкуп в гигантских размерах... » (Полн. собр. соч., 5 изд., т. 30, с. 164—65).

Одна из разновидностей К. — оплата избирательной кампании кандидата на ту или иную выборную должность, что после выборов компенсируется избранным различными услугами (предоставлением выгодных должностей, заказов и т. д.). К. часто связана с лоббизмом (см. Лобби ) .
