Механизм взаимодействия электронного потока с электромагнитной волной можно объяснить следующим образом. Электроны, синхронно двигаясь вместе с волной, под воздействием ускоряющих (положительная полуволна) и тормозящих (отрицательная полуволна) участков её электрического поля группируются в сгустки. Последние располагаются в тех местах поля, где ускоряющая электроны полуволна переходит в тормозящую. В случае равенства скоростей волны и электронов обмена энергией между ними нет, усиление отсутствует. Если скорость электронов немного превышает скорость волны, сгустки электронов, обгоняя волну, входят в тормозящие участки поля и под их действием тормозятся. Кинетическая энергия, потерянная электронами при торможении, переходит в энергию бегущей волны.

Л. б. в. широкополосны: полоса пропускания частот у многих типов Л. б. в. превышает октаву. В зависимости от назначения Л. б. в. выпускаются на выходные мощности от долей мвт (входные маломощные и малошумящие Л. б. в. в усилителях СВЧ) до десятков квт (выходные мощные Л. б. в. в передающих устройствах СВЧ) в непрерывном режиме и до нескольких Мвт в импульсном режиме работы. Л. б. в. дают большое усиление — обычно от 30 до 60 дб . Кпд Л. б. в. средней и большой мощности невысок — около 30%. Для входных каскадов усиления в широкой полосе частот выпускаются Л. б. в. с выходной мощностью от 10 -4до 10 вт и низким коэффициентом шума (от 3 до 20 дб ) . Наряду с рассмотренными Л. б. в. применяются Л. б. в. типа М. О механизме работы последних см. в ст. Магнетронного типа приборы.

Лит.: Пирс Дж. P., Лампа с бегущей волной, пер. с англ., М., 1952; Коваленко В. Ф., Введение в электронику сверхвысоких частот, 2 изд., М., 1955; Сретенский В. Н., Основы применения электронных приборов сверхвысоких частот, М., 1963; Жуков Б. С., Перегонов С. А., Лампы бегущей волны, М., 1967.

Е. Н. Смирнов.

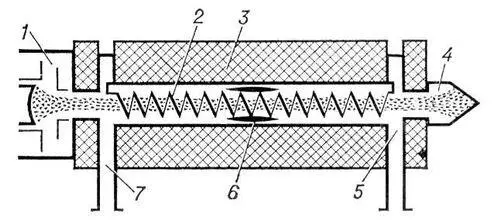

Схематическое изображение лампы бегущей волны: 1 — электронная пушка; 2 — замедляющая система; 3 — фокусирующая система соленоидного типа; 4 — коллектор; 5 — вывод энергии; 6 — поглотитель энергии колебаний СВЧ; 7 — ввод энергии.

Ла'мпа дневно'го све'та, одна из разновидностей люминесцентных ламп с голубоватым цветом свечения. В СССР выпускаются 2 типа таких ламп — ЛДЦ (дневного света, с правильной цветопередачей) и ЛД (дневного света). Лампы ЛД не обеспечивают правильной передачи цвета освещаемых объектов; используются для целей общего освещения, особенно в южных районах (из-за холодного цвета их свечения). Лампы ЛДЦ служат для освещения объектов, для которых важно точное воспроизведение цветовых оттенков, преимущественно в синей и голубой областях спектра (лампы де-люкс и супер-де-люкс). Их световая отдача на 10—15% ниже, чем у ламп ЛД. Такие лампы применяют для освещения производственных помещений. Л. д. с. часто неправильно называют все виды люминесцентных ламп.

Ла'мпа нака'ливанияэлектрическая, источник света, в котором преобразование электрической энергии в световую происходит в результате накаливания электрическим током тугоплавкого проводника. Впервые световую энергию таким способом получил русский учёный А. Н. Лодыгин в 1872, пропуская электрический ток через угольный стержень, помещенный в замкнутый сосуд, из которого был откачан воздух. В 1879 американский изобретатель Т. А. Эдисон создал удобную для промышленного изготовления, достаточно долговечную конструкцию Л. н. с угольной нитью. В 1898—1908 в качестве тела накала испытывались металлы (Os, Та, W), и с 1909 стали применяться Л. н. с зигзагообразно расположенной вольфрамовой нитью. В 1912—13 появились Л. н., наполненные азотом и инертными газами (Ar, Kr); вольфрамовую нить стали изготовлять в виде спирали. Дальнейшее совершенствование Л. и. велось в направлении улучшения световой отдачи путём повышения температуры тела накала при сохранении срока службы лампы. Заполнение Л. н. высокомолекулярными инертными газами с добавками галогенов (см. Иодная лампа ) позволило уменьшить загрязнение колбы лампы частицами распылившегося вольфрама и снизило скорость его испарения. Использование тела накала в форме биспирали (спирали, навитой из спирали) и триспирали сократило потери тепла через газ.

Все многочисленные разновидности Л. н. состоят из однотипных частей, различающихся размерами и формой. Устройство типичной Л. н. показано на рис. 1 . Внутри колбы на стеклянном или металлическом штенгеле с помощью держателей из молибденовой проволоки закреплено тело накала (спираль из вольфрама). Концы спирали прикреплены к концам вводов; средняя часть вводов с целью создания вакуумноплотното соединения со стеклянной лопаткой выполняется из платинита или молибдена. В процессе вакуумной обработки колба лампы наполняется инертным газом, после чего штенгель заваривается с образованием носика. Для защиты носика, а также для крепления в патроне лампа снабжается цоколем, прикрепляемым к колбе цоколёвочной мастикой.

Л. н. классифицируют по областям применения (осветительные общего назначения, для фар и др.), по основной конструктивной форме и светотехническим свойствам колбы ( зеркальные лампы, декоративные, с рассеивающим покрытием и др.), по форме тела накала (лампы с плоской спиралью, биспиралью и др.). По габаритным размерам различают сверхминиатюрные, миниатюрные, малогабаритные, нормальные и крупногабаритные Л. н.; например, к сверхминиатюрным лампам относятся Л. н. с длиной < 10 мм и диаметром <6 мм, у крупногабаритных ламп длина > 175 мм, а диаметр >80 мм.

Л. н. изготовляются на напряжения от долей до сотен в, мощностью до десятков квт ( рис. 2 ). Например, прожекторная лампа мощностью 10 квт имеет длину 475 мм и диаметр 275 мм. Увеличение напряжения на Л. н. против номинального на 1% повышает световой поток на 4%, но снижает срок службы на 15%. Кратковременное включение на напряжение, превышающее номинальное на 15%. выводит лампу из строя. Срок службы Л. н. колеблется от 5 ч (например, самолётные фарные лампы) до 1000 ч и более (например, транспортные лампы), поэтому лампы должны устанавливаться в местах, обеспечивающих лёгкость их замены. Световая отдача Л. н. зависит от конструкции, напряжения, мощности и продолжительности горения и составляет 10—35 лм/вт. В табл. 1 и 2 приводятся значения световой отдачи некоторых ламп различных конструкций.
