Табл. 2. — Световая отдача осветительных ламп с криптоновым наполнением (при продолжительности горения 1000 ч )

По световой отдаче Л. и. уступают газоразрядным источникам света, однако Л. н. проще в эксплуатации (не требуют пусковых устройств и сложной арматуры) и для них практически нет ограничений по напряжению и мощности. Ежегодное производство Л. н. в мире достигает 10 млрд. штук, количество разновидностей более 2 тыс.

Лит.: Скобелев В. М., Лампы накаливания, в кн.: Справочная книга по светотехнике, М., 1956; Ульмишек Л. Г., Производство электрических ламп накаливания, 5 изд., М. — Л., 1966; Гуторов М. М., Основы светотехники и источники света, М., 1968.

В. М. Скобелев.

Рис. 2. Электрические лампы накаливания: а — кинопроекционная (напряжение 40 в , мощность 750 вт ); б — рудничная (4 в ; 3,75 вт ); в — двухнитевая автомобильная галонная (12 в ; 55 вт ).

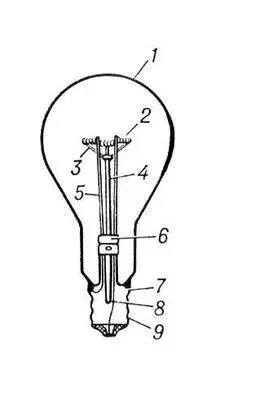

Рис. 1. Схема электрической лампы накаливания: 1 — стеклянная колба; 2 — тело накала; 3 — держатели; 4 — штенгель; 5 — вводы: 6 — лопатка; 7 — цоколёвочная мастика; 8 — носик; 9 — цоколь.

Ла'мпа нака'чки, импульсный источник света, предназначенный для оптической накачки лазеров. Л. н. помещают в непосредственной близости от активной среды и для лучшего использования света окружают отражающим кожухом.

Ла'мпа обра'тной волны'(ЛОВ), лампа с обратной волной, электровакуумный прибор, в котором для генерирования электромагнитных колебаний СВЧ используется взаимодействие электронного потока с электромагнитной волной, бегущей по замедляющей системе в направлении, обратном направлению движения электронов. Л. о. в. применяются в широкодиапазонных сигнал- и свип-генераторах для радиотехнических измерений и радиоспектроскопии, в гетеродинах быстро перестраиваемых приёмников, в задающих генераторах передатчиков с быстрой перестройкой частоты и т. д. Явление генерирования колебаний СВЧ в результате взаимодействия электронного потока и обратной волны обнаружил и описал американский физик С. Мильман (S. Millman) в 1950. Название «Л. о. в.» предложили американские учёные Р. Компфнер (R. Kompfner) и Н. Уильямс (N. Williams) в 1953, впервые исследовавшие работу ламп этого типа.

В Л. о. в. созданный электронной пушкой прямолинейный поток электронов проходит сквозь замедляющую систему, образованную рядом встречных пластин, и возбуждает в ней электромагнитную волну, бегущую в направлении, обратном направлению движения электронов. Под влиянием электрического поля бегущей волны в электронном потоке образуются сгустки электронов. Каждый сгусток поочерёдно проходит зазоры между пластинами замедляющей системы, в каждом из которых встречает очередную пучность напряжения бегущей волны и тормозится её электрическим полем (условие генерирования колебаний). Это условие выполняется, когда время пролёта сгустка из одного зазора в соседний немного менее половины периода колебаний. Повышение (понижение) напряжения между катодом электронной пушки и замедляющей системой уменьшает (увеличивает) это время пролёта и, следовательно, уменьшает (удлиняет) период генерируемых колебаний. Для фокусировки электронного потока в Л. о. в. применяют постоянное магнитное поле, направленное по оси потока, или электростатическую систему фокусировки.

Л. о. в. выпускаются с мощностями колебаний от 5 до 100 мвт на частоты от 1 до 1500 Ггц и имеют диапазон перестройки частоты напряжением от 10% до октавы, кпд порядка 1%.

Кроме рассмотренных Л. о. в., выпускаются Л. о. в. магнетронного типа — ЛОВМ (см. Магнетронного типа приборы ) . Большинство их генерируют колебания с частотами от 0,5 до 18 Ггц мощностью от 0,1 до 1 квт и имеют диапазон перестройки частот около 30%, кпд от 6 до 50%. ЛОВМ применяются для генерирования радиопомех, в измерительной аппаратуре, системах связи и т. д.

Лит.: Альтшулер Ю. Г., Татаренко А. С., Лампы малой мощности с обратной волной, М., 1963; Лебедев И. В., Техника и приборы сверхвысоких частот, т. 2, М. — Л., 1964.

В. Ф. Коваленко.

Ла'мпа переме'нной крутизны',лампа с удлинённой характеристикой, пентод, анодно-сеточная характеристика которого имеет длинный пологий нижний участок и крутой верхний участок, вследствие чего его крутизна характеристики и коэффициент усиления каскада с такой лампой могут изменяться в несколько сотен раз. Л. п. к. применяются в радиоприёмниках и приёмниках проводной связи для автоматической регулировки усиления.

Ла'мпа с като'дной се'ткой, электронная лампа, между катодом и управляющей сеткой которой введена дополнительная сетка (катодная сетка). Применение её в приёмно-усилительных лампах (триодах и пентодах) повышает их крутизну характеристики до нескольких десятков ма/в или позволяет сохранить прежними их основные параметры при пониженных напряжениях (12—24 в ) на электродах. Рациональной конструкцией электродов получены Л. с к. с. со входной и выходной ёмкостями несколько меньшими, чем у обычных триодов и пентодов, что при большой крутизне характеристики повышает эффективность их применения в телевизионных, радиолокационных и тому подобных усилителях с широкой полосой пропускания. К недостаткам Л. с к. с. относятся применение отдельного источника питания катодной сетки, имеющего небольшое положительное напряжение (10—15 в ) при сравнительно большой силе тока (десятки ма ) , и повышенный уровень шумов.

Ла'мпа-вспы'шка, фотовспышка, портативный импульсный источник света для кратковременного и интенсивного освещения объектов во время съёмки. Л.-в. соединяется с фотоаппаратом посредством синхроконтакта, автоматически включающего её в момент полного раскрытия затвора. Применяются 2 типа Л.-в.: одноразового и многократного действия. Распространены Л.-в. многократного действия, называемые электронными. Комплект электронной Л.-в. включает: газосветную импульсную лампу с рефлектором, блок электропитания (сухая электробатарея или выпрямитель переменного тока от сети напряжением 127 или 220 б), кронштейн-держатель и присоединительные электрические кабели. Л.-в., принципиальная схема которой показана на рис ., работает следующим образом. При установке переключателя П в положение 1 от источника питания Е напряжением обычно около 300 в через резисторы R 1и R 3заряжаются соответственно конденсаторы C 1и С 2. Конденсатор С 2меньшей ёмкости заряжается быстрее конденсатора C 1. После зарядки конденсатора C 1(ёмкостью 800 мкф и более) загорается сигнальная лампа Л 1(чаще всего неоновая, включаемая последовательно с ограничивающим силу тока резистором R 2), являющаяся индикатором готовности к работе. В момент полного раскрытия затвора замыкается синхроконтакт СК и конденсатор C 2разряжается через первичную обмотку трансформатора Тр. При этом в его вторичной обмотке создаётся импульс напряжением 10—15 кв, ионизирующий газ в импульсной лампе Л 2. Благодаря ионизации промежуток между контактами лампы Л 2становится токопроводящим и через него разряжается конденсатор C 1, что сопровождается мощной световой вспышкой. После разряда конденсатора C 1газ в импульсной лампе становится нетокопроводящим. В этот момент конденсатор C 1начинает вновь заряжаться, и по окончании заряда, через 5—10 сек, Л.-в. готова к повторному действию. У разных Л.-в. энергия вспышки находится в пределах от 36 до 100 дж; продолжительность вспышки от 1/400 до 1/2000 сек. Срок их службы до 10 000 вспышек.
