Меры в М. и. обычно компонуют в декады по 10 мер с одинаковым номинальным значением ( рис. 2 ). По числу декад М. и. подразделяются на одно- и многодекадные (до 8 декад). Для плавной регулировки изменения значения мер в некоторых М. и. наименьшая постоянная мера заменяется мерой переменного значения.

Достоинство рычажных М. и. — быстрота переключений и удобство отсчёта; основной недостаток — значительное переходное сопротивление контактов (около 20×10 -3 ом ). Поэтому рычажные М. и. применяют главным образом там, где требуется быстрота измерений, например, при массовой проверке и разбраковке радиодеталей, а штепсельные и вилочные там, где решающее значение имеет минимальное переходное сопротивление контактов, например, при поверке измерительных приборов или при весьма точных измерениях. М. и. наивысших классов точности изготовляют, как правило, малодекадными с вилочными переключателями; менее точные М. и. изготовляют многодекадными с рычажными переключателями. Все изготавливаемые в СССР М. и. стандартизованы и периодически подвергаются поверке.

По роду мер М. и. подразделяются на магазины сопротивлений, ёмкостей, индуктивностей и взаимоиндуктивностей (последние применяются редко). Магазин сопротивлений представляет собой набор катушек из изолированной манганиновой проволоки, соединённых с неподвижными пластинами переключающего устройства; среди М. и. магазины сопротивлений являются самой многочисленной группой. В СССР выпускается более 30 различных типов магазинов сопротивлений. По точности они разделяются на 7 классов: 0,01, 0,02, 0,05, 0,1, 0,2, 0,5, 1,0. Высокоомные М. и. выпускают на значения от 10 ом до 1000 Гом, низкоомные — на значения от 0,03 до 10 ом. Магазины сопротивлений изготовляют как для цепей постоянного тока, так и для цепей переменного тока (на частотах от 50 гц до 70 кгц ) . Иногда М. и. используют как делители напряжения. В высокоточных магазинах сопротивлений, а также в М. и. переменного тока применяют особую намотку катушек для уменьшения реактивной составляющей сопротивления, вводят компенсирующие ёмкости и отдельные секции экранируют.

Магазины ёмкостей — наборы электрических конденсаторов, применяются в мостовых и компенсационных схемах измерений на частотах от 40 гц до 20 кгц. Входящие в магазин ёмкостей конденсаторы имеют высокую стабильность и большое сопротивление изоляции. Для плавного изменения ёмкости параллельно декадам включается конденсатор переменной ёмкости. В СССР изготовляют одно- и многодекадные (до 5 декад) магазины ёмкостей; точность — 0,05, 0,1, 0,2, 0,5 и 1; верхние пределы по ёмкости от 1 до 111,1 мкф.

Магазины индуктивностей — наборы катушек индуктивности, применяются в мостовых измерительных схемах на частотах от 20 гц до 10 кгц. От влияния внешних магнитных полей и для снижения частотной зависимости катушки индуктивности экранируют. Для плавного изменения индуктивности последовательно с катушками постоянного значения включается вариометр. Во многих магазинах индуктивностей предусмотрена возможность замены катушек при их отключении активным сопротивлением, равным сопротивлению обмотки отключаемой катушки, чем достигается постоянство омического сопротивления измерительной цепи. Магазины индуктивностей выпускаются 5 классов точности: 0,05, 0,1, 0,2, 0,5, 1; одно- и многодекадные с верхними пределами от 11,11 до 111,1 мгн.

Лит.: Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958; Курс электрических измерений, под ред. В. Т. Прыткова и А. В. Талицкого, т. 1—2, М. — Л., 1960; Шкурин Г. П., Справочник по электро- и электронно-измерительным приборам, М., 1972; Основы электроизмерительной техники, под ред. М. И. Левина, М., 1972.

Г. П. Шкурин.

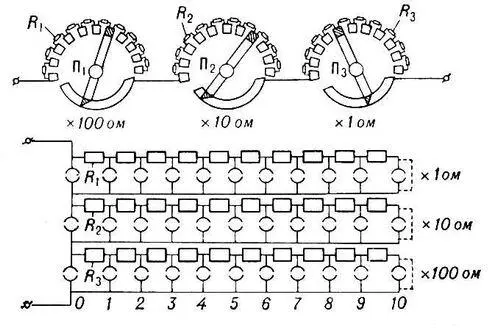

Рис. 2. Схемы трёх декадных магазинов сопротивлений: а — с рычажным переключающим устройством; б — со штепсельным переключающим устройством; R — омическое сопротивление; П — переключающее устройство (рычаг).

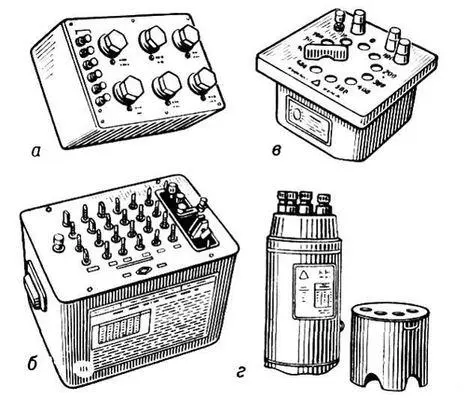

Рис. 1. Измерительные магазины с различными переключающими устройствами: а — с рычажным; б — со штепсельным; в — с вилочным; г — с зажимным.

Магази'н(франц. magazin, через итал. magazzino, от араб. махазин — хранилища, склады, амбары), предприятие розничной торговли; см. также Магазин в технике, Магазин измерительный, Магазинная система снабжения.

Магазини'рование поле'зного ископа'емого,периодическое заполнение выработанного пространства отбитой от массива рудой в процессе подземной разработки месторождения. Заполнение происходит в результате взрывной отбойки руды от массива. Замагазинированное полезное ископаемое служит платформой для работающих в очистном блоке и до некоторой степени препятствует отслаиванию вмещающих пород ( рис. ). Средством поддержания вмещающих пород являются междукамерные и междуэтажные целики полезного ископаемого, невынутые безрудные участки и закладочный массив, если он возводится после отработки запасов блока. При разработке ценного полезного ископаемого из залежей малой мощности системами с магазинированием для уменьшения потерь выемку осуществляют без надтрековых и подштрековых целиков, заменяя их распорной и другой крепью. По окончании очистной выемки в блоке замагазинированное полезное ископаемое полностью выпускают.

Помимо обычной системы разработки с магазинированием, когда отбитое полезное ископаемое заполняет выработанное пространство на всю высоту блока (или этажа), существует вариант системы с частичным магазинированием — отбитое полезное ископаемое заполняет выработанное пространство на часть высоты блока (слоя, подэтажа).

Наиболее целесообразны для разработки с магазинированием жильные месторождения мощностью от 0,5 до 4—5 м с выдержанным залеганием и углом не менее 60°, представленные крепкими и устойчивыми рудами и устойчивыми вмещающими породами. В случае большой мощности залежи система с магазинированием приемлема лишь при очень крутом угле падения (85—90°).

Лит.: Агошков М. И., Борисов С, С., Боярский В. А., Разработка рудных и нерудных месторождений, 2 изд., М., 1970.

А. С. Воронюк.

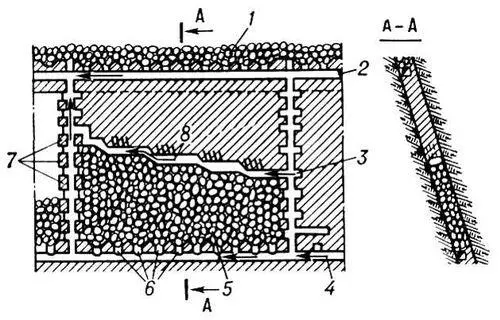

Система разработки с полным магазинированием полезного ископаемого: 1 — обрушенная порода; 2 — вентиляционный штрек; 3 — ходовая выработка; 4 — откаточный штрек; 5 — отбитая взрывом руда; 6 — дучки для выпуска руды; 7 — междукамерные целики; 8 — очистное пространство.
