М. относится к так называемым чётным магнитным эффектам, так как она не зависит от знака магнитного поля. Экспериментально больше всего изучалась М. в поликристаллических ферромагнетиках. Обычно измеряется относительное удлинение образца в направлении поля (продольная М.) или перпендикулярно направлению поля (поперечная М.). Для металлов и большинства сплавов продольная и поперечная М. в области полей технического намагничивания имеют разные знаки, причём величина поперечной М. меньше, чем продольной, а в области парапроцесса эти величины одинаковы ( рис. 1 ). Для большинства ферритов как продольная, так и поперечная М. отрицательны; причина этого ещё не ясна. Величина, знак и графический ход зависимости М. от напряжённости поля и намагниченности зависят от структурных особенностей образца (кристаллографической текстуры, примесей посторонних элементов, термической и холодной обработки). У Fe ( рис. 2 ) продольная М. в слабом магнитном поле положительна (удлинение тела), а в более сильном поле — отрицательна (укорочение тела). Для Ni при всех значениях поля продольная М. отрицательна. Сложный характер М. в поликристаллических образцах ферромагнетиков определяется особенностями анизотропии М. в кристаллах соответствующего металла. Большинство сплавов Fe — Ni, Fe — Co, Fe — Pt и других имеют положительный знак продольной М.: D l / l » (1—10)×10 -5. Наибольшей продольной М. обладают сплавы Fe — Pt, Fe — Pd, Fe — Со, Mn — Sb, Mn — Cu — Bi, Fe — Rh. Среди ферритов наибольшая М. у CoFe 2O 4, Tb 3Fe 5O 12, Dy 3Fe 5O 12: D l / l » (2—25)×10 -4. Рекордно высока М. у некоторых редкоземельных металлов, их сплавов и соединений, например у Tb и Dy, у TbFe 2и DyFe 2: D l / l » 10 -3—10 -2(в зависимости от величины приложенного поля). М. примерно такого же порядка обнаружена у ряда соединений урана (U 3As 4, U 3P 4и других).

М. в области технического намагничивания обнаруживает явление гистерезиса ( рис. 3 ). На М. в сильной степени влияют также температура, упругие напряжения и даже характер размагничивания, которому подвергался образец перед измерением.

Всестороннее изучение М. прежде всего способствует выяснению физической природы сил, которые определяют ферри-, антиферро- и ферромагнитное поведение вещества. Исследование М., особенно в области технического намагничивания, играет также большую роль при изысканиях новых магнитных материалов; например, отмечено, что высокая магнитная проницаемость сплавов типа пермаллоя связана с тем, что в них мала М. (наряду с малым значением константы магнитной анизотропии).

С магнитострикционными эффектами связаны аномалии теплового расширения ферро-, ферри- и антиферромагнитных тел. Эти аномалии объясняются тем, что магнитострикционные деформации, вызываемые обменными (а в общем случае и магнитными) силами в решётке, проявляются не только при помещении указанных тел в магнитное поле, но также при нагревании их в отсутствии поля (термострикция). Изменение объёма тел вследствие термострикции особенно значительно при магнитных фазовых переходах (в точках Кюри и Нееля, при температуре перехода коллинеарной магнитной структуры в неколлинеарную и других). Наложение этих изменений объёма на обычное тепловое расширение (обусловленное тепловыми колебаниями атомов в решётке) иногда приводит к аномально малому значению коэффициента теплового расширения у некоторых материалов. Экспериментально доказано, например, что малое тепловое расширение сплавов типа инвар объясняется влиянием возникающих при нагреве отрицательных магнитострикционных деформаций, которые почти полностью компенсируют «нормальное» тепловое расширение таких сплавов.

С М. связаны различные аномалии упругости в ферро-, ферри- и антиферромагнетиках. Резкие аномалии модулей упругости и внутреннего трения, наблюдаемые в указанных веществах в районе точек Кюри и Нееля и других фазовых магнитных переходов, обязаны влиянию М., возникающей при нагреве. Кроме того, при воздействии на ферро- и ферримагнитные тела упругих напряжений в них даже при отсутствии внешнего магнитного поля происходит перераспределение магнитных моментов доменов (в общем случае изменяется и абсолютная величина самопроизвольной намагниченности домена). Эти процессы сопровождаются дополнительной деформацией тела магнитострикционной природы — механострикцией , которая приводит к отклонениям от закона Гука. В непосредственной связи с механострикцией находится явление изменения под влиянием магнитного поля модуля упругости Е ферромагнитных металлов (D Е -эффект).

Для измерения М. наибольшее распространение получили установки, работающие по принципу механооптического рычага, позволяющие наблюдать относительные изменения длины образца до 10 -6. Ещё большую чувствительность дают радиотехнический и интерференционный методы. Получил распространение также метод проволочных датчиков, в котором на образец наклеивают проволочку, включенную в одно из плечей моста измерительного . Изменение длины проволочки и её электрического сопротивления при магнитострикционном изменении размеров образца с высокой точностью фиксируется электроизмерительным прибором.

М. нашла широкое применение в технике. На явлении М. основано действие магнитострикционных преобразователей (датчиков) и реле, излучателей и приёмников ультразвука, фильтров и стабилизаторов частоты в радиотехнических устройствах, магнитострикционных линий задержки и т.д.

Лит.: Вонсовский С. В., Магнетизм, М., 1971; Белов К. П., Упругие, тепловые и электрические явления в ферромагнетиках, 2 изд., М. — Л., 1957; Бозорт Р., Ферромагнетизм, перевод с английского, М., 1956; Редкоземельные ферромагнетики и антиферромагнетики, М., 1965; Ультразвуковые преобразователи, перевод с английского, под редакцией И. П. Голяминой, М., 1972.

К. П. Белов.

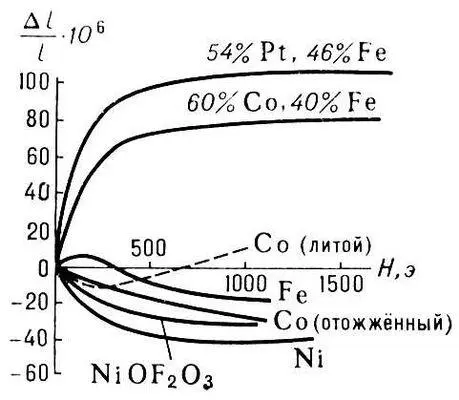

Рис. 2. Зависимость продольной магнитострикции ряда поликристаллических металлов, сплавов и соединений от напряжённости магнитного поля.

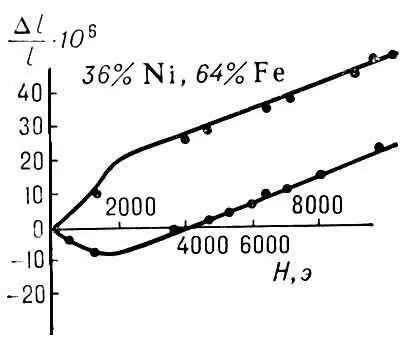

Рис. 1. Продольная (кривая I) и поперечная (кривая II) магнитострикция сплава Ni (36 %) — Fe (64 %). В слабых полях они имеют разные знаки, в сильных — при парапроцессе — одинаковый знак (здесь магнитострикция носит объёмный характер).

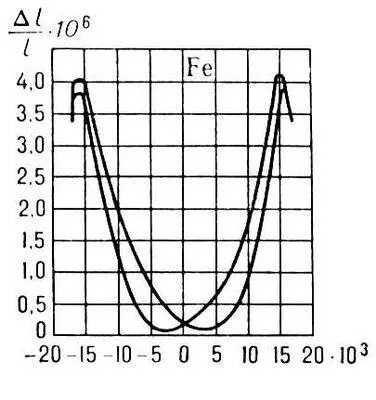

Рис. 3. Магнитострикционный гистерезис железа, обусловленный его магнитным гистерезисом.
