В состав М. входят лентопротяжный механизм для продвижения ленты, усилители электрических сигналов, магнитные головки для записи, воспроизведения и стирания записи, генератор высокочастотных колебаний, указатель (индикатор) уровня записи и устройство электропитания. Получаемый от генератора ток высокой частоты (40—200 кгц ) подаётся в обмотки головки записи (для подмагничивания ленты) и головки стирания записи. От величины подмагничивания зависят основные качественные показатели М. Сила тока подмагничивания выбирается оптимальной для каждого типа магнитной ленты. В целях упрощения и удешевления М. (особенно бытовых) применяют универсальный (для поочерёдной записи и воспроизведения) усилитель и универсальную магнитную головку ( рис. 3 ). Обычно в М. лента наматывается или на сердечник (в профессиональных М.), или на катушки (в полупрофессиональных и бытовых М.). В новом типе М., кассетном, лента (изредка магнитная проволока) расположена в закрытой кассете магнитофонной , которая легко устанавливается и снимается. Применение таких кассет защищает ленту от пыли и прикосновения рук, а также упрощает эксплуатацию М. В отличие от описанных монофонических М. с одним каналом записи и воспроизведения, в стереофонических М. структурная схема усложняется: для каждого канала требуются отдельные усилители, головки, громкоговорители. Бытовые стереофонические М. имеют 2 канала; профессиональные — до 6 (см. Стереофоническая звукозапись ).

Основные качественные показатели М. с неперфорированными магнитными лентами устанавливаются ГОСТами. ГОСТом также определены рабочие скорости ленты: 38,1; 19,05; 9,53; 4,76 см/сек. В некоторых М. предусмотрена работа на двух или трёх скоростях по выбору. Качественные показатели М. зависят от его назначения, класса и рабочей скорости. Как правило, чем больше скорость движения ленты, тем качественные показатели М. выше.

Лит.: Курбатов Н. В., Яновский Е. Б., Справочник по магнитофонам, 3 изд., М., 1970; ГОСТ 12107-66, 12392-66 и 13265-67.

В. Г. Корольков.

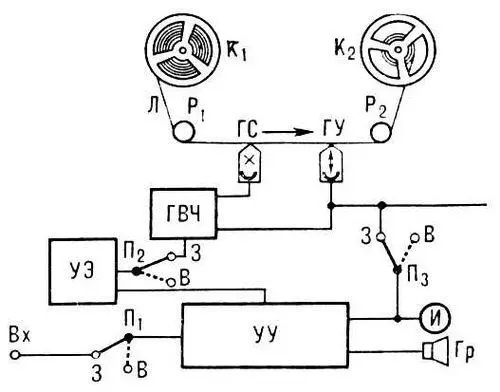

Рис. 3. Упрощённая структурная электрическая схема бытового магнитофона: Вх — входная цепь, на которую подаются электрические сигналы с выхода микрофона, радиоприёмника, радиотрансляционной линии и др.; П 1, П 2, П 3— переключатели рода работы (положение З — запись сигналов, положение В — воспроизведение сигналов); УУ — универсальный усилитель электрических сигналов; ГУ — универсальная магнитная головка; ГС — магнитная головка стирания записи; ГВЧ — генератор тока высокой частоты для подмагничивания ленты (в ГУ) и стирания записи (в ГС); УЭ — устройство электропитания; Гр — громкоговоритель для слухового контроля; И — индикатор уровня записи (миниатюрный вольтметр или электронно—световой индикатор) для контроля за уровнем записи с допустимыми искажениями (намагниченностью ленты); K 1, K 2— соответственно подающая и воспринимающая (магнитную ленту) катушки; P 1, Р 2— ролики, направляющие магнитную ленту Л.

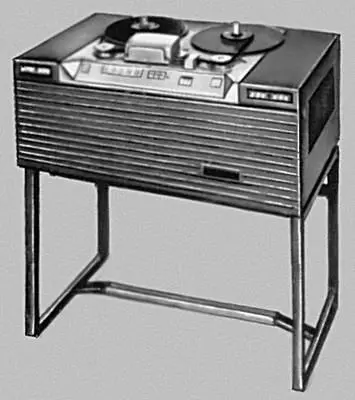

Рис. 1. Студийный магнитофон типа МЭЗ-62 имеет две скорости ленты (38,1 и 19,05 см/сек ); рабочий диапазон частот от 31 до 16000 гц ; коэффициент гармонических искажений 2%; отношение сигнал/помеха 60 дб .

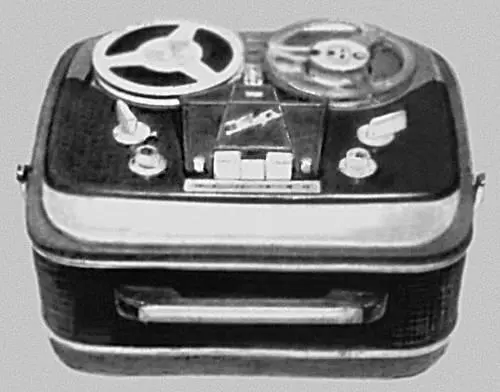

Рис. 2. Бытовой магнитофон типа «Комета 201 М» имеет 3 скорости ленты (19,05; 9,53 и 4,76 см/сек ) и двухдорожечную запись; рабочие диапазоны частот (соответствующие трем скоростям) от 40 до 12 500 гц , от 100 до 6000 гц , от 100 до 3500 гц , коэффициент нелинейных искажений 5 %; отношение сигнал/помеха 35 дб .

Магнитофо'нная приста'вка, магнитофон без оконечного усилителя звуковых частот и громкоговорителя. Посредством М. п. производится запись с микрофона , электропроигрывателя , радиоприёмника , но, в отличие от магнитофона, воспроизведение записи возможно только на телефонные трубки. Для громкоговорящего воспроизведения М. п. соединяют с радиоприёмным устройством, используя его усилитель звуковых частот.

Магнитоэлектри'ческая маши'на,электрическая машина постоянного или переменного тока, в которой магнитный поток создаётся постоянными магнитами (вращающимися или неподвижными). М. м. изготавливаются обычно малой мощности; к М. м. относятся индукторы телефонные , магнето , тахогенераторы и т. п.

Магнитоэлектри'ческий прибо'ризмерительный, прибор непосредственной оценки для измерения силы электрического тока, напряжения или количества электричества в цепях постоянного тока. Подвижная часть измерительного механизма М. п. перемещается вследствие взаимодействия магнитного поля постоянного магнита и проводника с током. Наиболее распространены М. п. с подвижной рамкой, расположенной в поле постоянного магнита ( рис. ). При протекании по виткам рамки тока возникают силы, образующие вращающий момент (см. Ампера закон ). Ток к рамке подводится через пружинки или растяжки, создающие противодействующий вращающий механический момент. Под действием обоих моментов рамка перемещается на угол, пропорциональный силе тока в рамке. Непосредственно через обмотку рамки можно пропускать только небольшие токи силой от нескольких мка до десятков ма, чтобы не перегреть обмотки и растяжки. Для расширения пределов измерений по току и по напряжению к рамке подключают шунтирующие и добавочные сопротивления, подключаемые извне или встроенные. Существуют М. п., у которых постоянный магнит помещен внутри подвижной катушки, а также М. п. с подвижным магнитом, укрепленным на оси внутри неподвижной катушки. Применяются также магнитоэлектрические логометры . М. п. с подвижным магнитом более просты, имеют меньшие габариты и массу, но меньшую точность и чувствительность, чем приборы с подвижной рамкой. Для отсчёта показаний используют стрелочный или световой указатель: луч света от осветителя направляется на зеркальце, укрепленное на подвижной части прибора, отражается от него и образует на шкале М. п. световое пятно с тёмной чертой в центре.

Отличительные особенности М. п. — равномерная шкала, хорошее успокоение, высокие точность и чувствительность, малое потребление мощности; они чувствительны к перегрузкам, к механическим сотрясениям и ударам и мало чувствительны к влияниям внешних магнитных полей и окружающей температуры.
