Лит.: Интегральные схемы, пер. с англ., М., 1970; Микроэлектроника. Сб. ст., в. 1—5, М., 1967—72.

А. А. Васенков, И. Е. Ефимов.

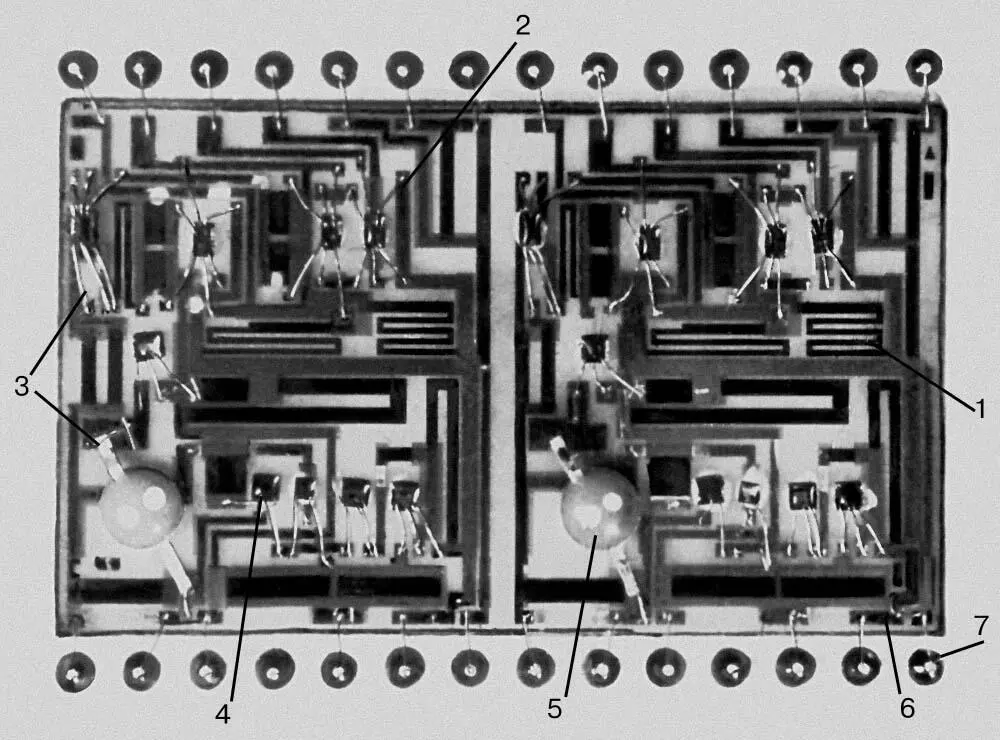

Рис. 3. Гибридная интегральная схема со снятой крышкой корпуса (2 идентичных операционных усилителя с 33 компонентами в каждом). На основании корпуса размещена керамическая подложка размером 29´39 мм с выполненными на ней тонкоплёночными резисторами (1) и соединительными токоведущими дорожками (2); к контактным площадкам (3) плёночной интегральной схемы подсоединены навесные элементы — бескорпусные транзисторы (4), конденсаторы (5); внешние контактные площадки (6) интегральной схемы соединены с выводами корпуса (7).

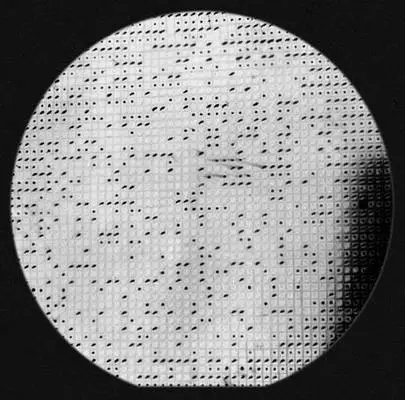

Рис. 1а. Кремниевая пластина диаметром 60 мм с изготовленными на ней ~2000 одинаковых структур интегральных схем: дефектные структуры на пластине помечены краской (точки и штрихи).

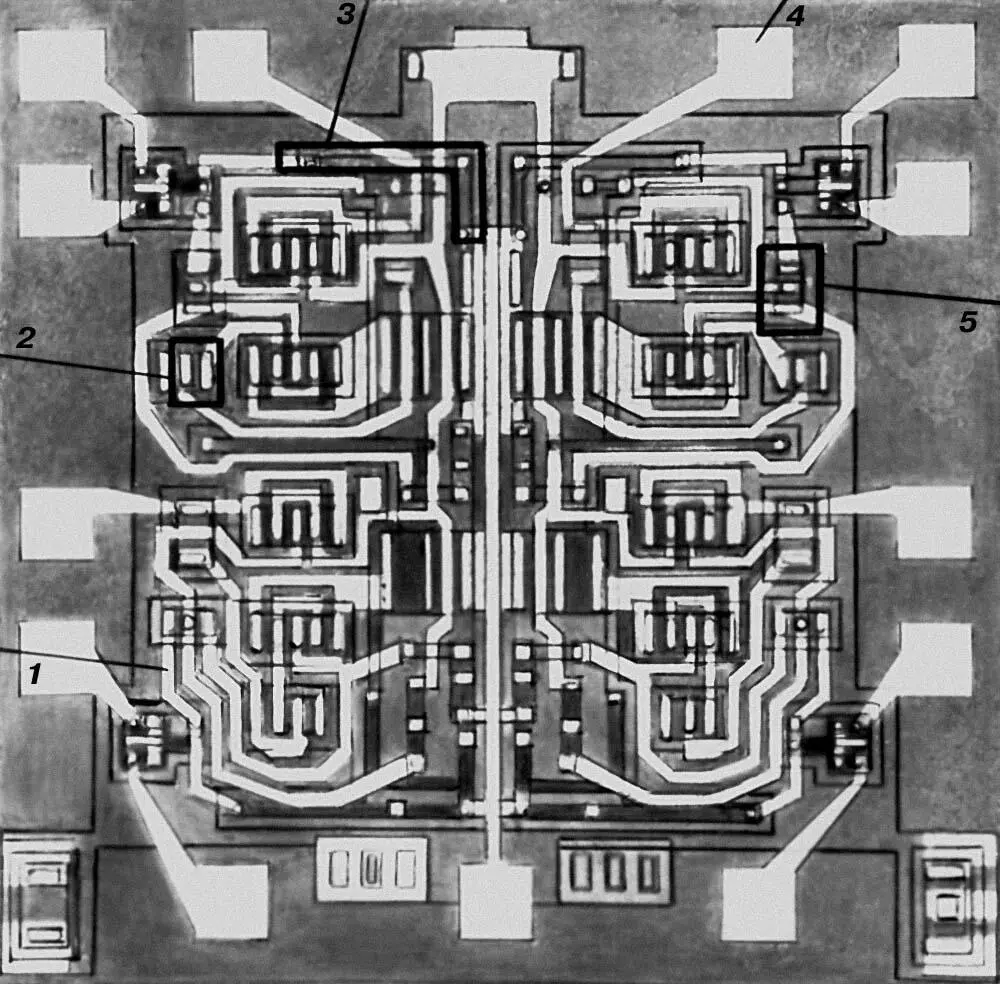

Рис. 1б. Кремниевая пластина. Показан в увеличенном виде кристалл с отдельной структурой; его размеры 1,2´1,2 мм . 1 — соединительная токоведущая дорожка; 2 — диод; 3 — резистор; 4 — контактная площадка; 5 — транзистор.

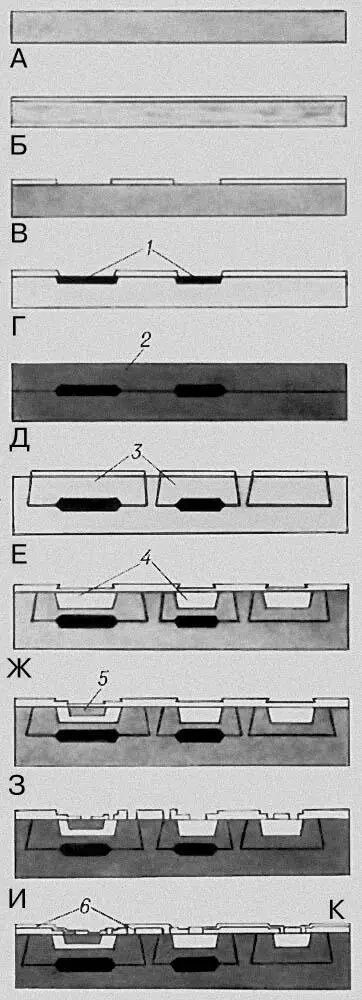

Рис. 2. Последовательность основных технологических операций одного из способов изготовления полупроводниковых ИС: А — подготовка (шлифовка, полировка) пластины кремния с проводимостью n -типа; Б — окисление кремния в атмосфере сухого кислорода; В — фотолитография (фотогравировка слоя окисла кремния, вскрытие «окон» в нём); Г — диффузия сурьмы или мышьяка через «окна» в окисле для получения высокопроводящей области «скрытого» слоя кремния n -типа (1) под коллектором будущего транзистора и базой диода; Д — эпитаксиальное наращивание кремния — нанесение слоя кремния n -типа (2): Е — изолирующая диффузия для получения взаимной электрической изоляции будущих элементов интегральной схемы (ей предшествует окисление эпитаксиального слоя и селективное удаление окисной плёнки с помощью фотолитографии) — диффузия бора, в результате которой эпитаксиальный слой разделяется на отдельные островки кремния n-типа (3), окруженные кремнием р -типа; Ж, З — формирование элементов интегральной схемы в изолированных областях кремния последовательным проведением ещё двух диффузий примесей через вскрываемые с помощью фотолитографии «окна» в дополнительно нанесённой окисной плёнке кремния [вторая диффузия — диффузия бора — производится для создания базовых областей (4) транзисторов, p - n -переходов и областей резисторов, при третьей диффузии — диффузии фосфора — формируются эмиттерные области транзисторов (5)]; И — вскрытие «окон» в окисле кремния под контакты с областями коллектора, эмиттера и базы транзисторов, р - и n - областями диодов и с резисторами; К — создание внутрисхемных соединений посредством вакуумного напыления на поверхность пластины плёнки алюминия, которая затем селективно травится с помощью фотолитографии; сохранённые участки алюминия (6) образуют электроды элементов, соединительные дорожки и контактные площадки для подсоединения структуры интегральной схемы к выводам корпуса.

Микроэлеме'нты,химические элементы, присутствующие в организмах в низких концентрациях (обычно тысячные доли процента и ниже). Термин «М.» применяется и для обозначения некоторых химических элементов, содержащихся в почвах, горных породах, минералах, водах. Точные количественные критерии для различения М. от макроэлементов не установлены. Некоторые макроэлементы почв и горных пород (Al, Fe и др.) являются М. для большинства животных, растений, человека.

В живых организмах отдельные М. были обнаружены ещё в начале 19 в., но их физиологическое значение оставалось неизвестным. В. И. Вернадский установил, что М. не случайные компоненты живых организмов и что их распределение в биосфере определяется рядом закономерностей. По современным данным, более 30 М. считаются необходимыми для жизнедеятельности растений и животных. Большинство М. — металлы (Fe, Cu, Mn, Zn, Mo, Со и др.), некоторые — неметаллы (I, Se, Br, F, As).

В организме М. входят в состав разнообразных биологически активных соединений: ферментов (например, Zn — в карбоангидразу, Cu — в полифенолоксидазу, Mn — в аргиназу, Mo — в ксантиноксидазу; всего известно около 200 металлоферментов), витаминов (Со — в состав витамина B 12), гормонов (I — в тироксин, Zn и Со — в инсулин), дыхательных пигментов (Fe — в гемоглобин и другие железосодержащие пигменты, Cu — в гемоцианин). Действие М., входящих в состав указанных соединений или влияющих на их функции, проявляется главным образом в изменении активности процессов обмена веществ в организмах. Некоторые М. влияют на рост (Mn, Zn, I — у животных; В, Mn, Zn, Cu — у растений), размножение (Mn, Zn — у животных; Mn, Cu, Mo — у растений), кроветворение (Fe, Cu, Со), на процессы тканевого дыхания (Cu, Zn), внутриклеточного обмена и т. д. Для ряда обнаруженных в организмах М. (Sc, Zr, Nb, Au, La и др.) неизвестно их количественное распределение в тканях и органах и не выяснена биологическая роль.

М. в почвах входят в состав разных соединений, большая часть которых представлена нерастворимыми или труднорастворимыми формами и лишь небольшая — подвижными формами, усваиваемыми растениями. На подвижность М. и их доступность растениям большое влияние оказывают кислотность почвы, влажность, содержание органического вещества и другие условия. Содержание М. в почвах различных типов неодинаково. Например, подвижными формами В и Cu богаты чернозёмы (0,4—1,5 и 4—30 мг в 1 кг почвы) и бедны дерново-подзолистые (0,02—0,6 и 0,1—6,7 мг в 1 кг ) , недостаток Mo ощущается в лёгких, Со — в кислых дерново-подзолистых почвах, Mn — в чернозёмах, Zn — в бурых и каштановых. Недостаток или избыток М. в почве приводит к дефициту или избытку их в растительном и животном организме. При этом происходят изменения характера накопления (депонирования), ослабление или усиление синтеза биологически активных веществ, перестройка процессов межуточного обмена, выработка новых адаптаций или развиваются расстройства, ведущие к т. н. эндемическим заболеваниям человека и животных. Так, эндемическая атаксия у животных вызывается недостатком Cu, некоторым избытком Mo и сульфатов, возможно, также Pb; эндемический зоб у человека и животных — недостатком I; акобальтозы — нехваткой Со в почве; борные энтериты, осложнённые пневмониями (у овец), — избытком В. В различных биогеохимических провинциях эндемическими заболеваниями поражаются обычно 5—20 % поголовья с.-х. животных или популяции того или иного вида. Для растений также вреден недостаток или избыток М. Например, при недостатке Mo подавляется образование цветков у цветной капусты и у некоторых бобовых; при недостатке Cu нарушается плодообразование у злаков, цитрусовых и других растений; при недостатке В — недоразвито цветоложе, отсутствует цветение (арахис), отмирают бутоны (яблоня, груша), засыхают соцветия (виноград) и плоды (арахис, капуста); при избытке В растения поражаются гнилью корневой шейки, заболевают хлорозом, массовое распространение получает образование галлов.
