М. применяют в качестве генераторов импульсов, делителей частоты, формирователей импульсов, бесконтактных переключателей и т. п. в устройствах автоматики, вычислительной и измерительной техники, в том числе в реле времени, задающих устройствах и формирователях ЦВМ. Как и другие релаксационные генераторы, М. может работать как в режиме автоколебаний, так и в заторможенном (ждущем) режиме (такой М. называется ждущим, или однотактным, и часто неправильно именуется одновибратором). При подаче управляющего сигнала (импульса запуска) ждущий М. возбуждается и генерирует один рабочий импульс длительностью T 1 , после чего снова переходит в состояние покоя ( T 2 ). Ждущие М. строят обычно по несимметричной схеме; наиболее широко они применяются для генерирования импульсов строго определённой формы.

Кроме двухфазных, существуют многофазные ( n -фазные) М., состоящие из n резистивных усилителей, охваченных одной общей и n междукаскадными обратными связями. С выходов n усилителей многофазного М. можно получить последовательность сдвинутых во времени и в пространстве импульсов, благодаря чему его часто используют в многоканальных системах отбора, передачи и преобразования информации (см. Импульсная техника ).

Лит.: Беленький Я. Е., Многофазные релаксаторы, К., 1966; Справочник по импульсной технике, под ред. В. Н. Яковлева, 3 изд., К., 1972; Ицхоки Я. С., Овчинников Н. И., Импульсные и цифровые устройства, М., 1972; Горохов В. А., Щедрин М. Б., Физические основы применения тиристоров в импульсных схемах, М., 1972; Горн Л. С., Климашов А. А., Хазанов Б. И., Мультивибраторы на интегральных элементах ТТЛ, «Радиотехника», 1973, т. 28, № 5.

Я. С. Ицхоки.

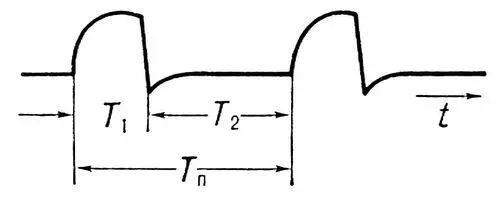

Рис. 2. Форма сигнала на выходе мультивибратора: T n- период колебаний; T 1, T 2- длительности рабочих тактов; t - время.

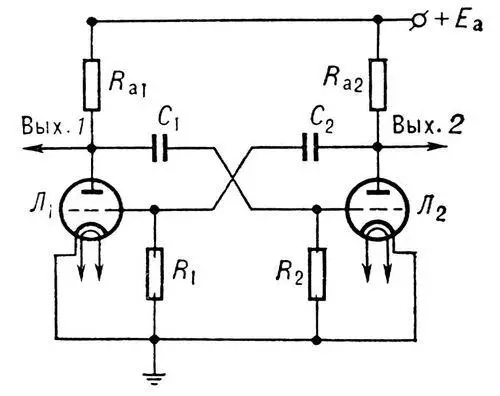

Рис. 1. Принципиальная электрическая схема симметричного мультивибратора: Л 1, Л 2— лампы (триоды); Ra 1, Ra 2— анодные нагрузки; R 1, R 2 — сопротивления в цепях обратной связи; C 1, C 2— конденсаторы в цепях обратной связи; E a— источник анодного питания.

Мультипле'тность(от лат. multiplex — многократный), число возможных ориентаций в пространстве полного спина атома или молекулы. Согласно квантовой механике, М. c = 2 S + 1, где S — спиновое квантовое число . Для систем с нечётным числом N электронов S = 1/ 2; 3/ 2; 5/ 2,... и М. чётная (c = 2, 4, 6,...). Для них возможны дублетные, квартетные, секстетные и т. д. квантовые состояния. Если N чётно, S = 0, 1, 2,... и М. нечётная (c = 1, 3, 5,...) — возможны синглетные, триплетные, квинтетные и т. д. состояния. Так, для систем с 1 электроном (атом Н, ион H 2 +, S = 1/ 2, c = 2) получаются лишь дублетные состояния; с 2 электронами (атом Не, молекула H 2) — синглетные состояния ( S = 0, c = 1, спины электронов антипараллельны) и триплетные состояния ( S = 1, c = 3, спины электронов параллельны). Для N электронов максимальная М. (c = N + 1) соответствует параллельному направлению их спинов.

М. определяет кратность вырождения уровней атома или молекулы. 2 S + 1 квантовых состояний, соответствующих уровню энергии с заданным S , отличаются значениями проекции полного спина и характеризуются квантовым числом M s = S , S — 1,..., — S , определяющим величину этой проекции. Вследствие спин-орбитального взаимодействия уровень энергии может расщепиться на c = 2 S + 1 подуровней (мультиплетное расщепление, приводящее к расщеплению спектральных линий, см. Тонкая структура ).

Значения М. для квантовых состояний атомов и молекул определяются электронами в незамкнутых оболочках, т. к. в заполненных оболочках спины электронов компенсируются. Для уровней энергии щелочных металлов с 1 внешним электроном c = 2, как и для атома Н; для уровней энергии сложных атомов с заполняющимися p- , d- и f -оболочками М. могут быть высокими (до 11). Для химически устойчивых молекул, имеющих, как правило, чётное число электронов, характерны М. c = 1 для основного и c = 1 и 3 для возбуждённых уровней энергии; для свободных радикалов с одним электроном с некомпенсированным спином типична М. c = 2.

М. А. Ельяшевич.

Мультиплика'тор(от лат. multiplico — умножаю, увеличиваю), 1) устройство для увеличения частоты вращения вала машины, выполненное в виде обособленного механизма, обычно с повышающими зубчатыми передачами . Применяется редко, преимущественно в испытательных и лабораторных установках, когда частота вращения вала двигателя, приводящего в действие вал машины, недостаточна для выполнения требуемой операции. 2) Устройство для повышения давления жидкости, состоящее из двух соединённых между собой цилиндров ( рис. ). В цилиндре низкого давления находится поршень большого диаметра D , который соединён с плунжером малого диаметра d , входящим в цилиндр высокого давления. Получаемое давление p B будет в

раз больше подводимого p H (в 40—60 раз). М., главным образом гидравлические, имеют ограниченное применение в современных гидравлических прессах (для увеличения усилия прессования), в пневмогидравлических усилителях (в многоточечных зажимных устройствах металлорежущих станков).

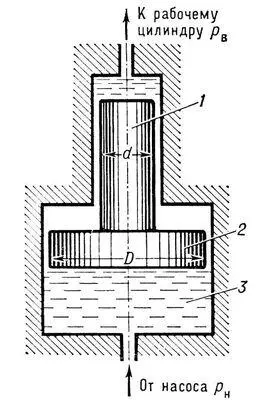

Схема гидравлического мультипликатора: 1 — плунжер малого диаметра; 2 — поршень большого диаметра; 3 — рабочая жидкость.

Мультиплика'тор, k -множитель, в современной буржуазной макроэкономии — коэффициент, показывающий зависимость изменения дохода от изменения инвестиций, т. е. D Y = k D I , где D Y и D I соответственно выражают приращения дохода и инвестиций. М. служит количественным выражением «принципа мультипликации», согласно которому всякое увеличение занятости, непосредственно связанное с автономными инвестициями (см. Инвестиция ), например государственными расходами на общественные работы, приводит к росту потребительского спроса, тем самым стимулируя выпуск продукции в отраслях, производящих предметы потребления, и вызывая дальнейшее увеличение потребительского спроса со стороны занятых в других смежных отраслях производства. Этот принцип, выдвинутый Р. Ф. Каном в 1931, был детально исследован Дж. М. Кейнсом , А. Хансеном , П. Сэмюэлсоном , Ф. Маклупом и др. и в соединении с «принципом акселерации» (см. Акселератор ) вошёл в модели экономического роста (см. Экономического роста теории ).
