В цепи, не содержащей ни индуктивности, ни ёмкости, ток совпадает по фазе с напряжением ( рис. 3 ). Закон Ома для действующих значений в этой цепи будет иметь такую же форму, как для цепи постоянного тока: I = U/r. Здесь r — активное сопротивление цепи, определяемое по активной мощности Р, затрачиваемой в цепи: r = P/I 2.

При наличии в цепи индуктивности L П. т. индуцирует в ней эдс самоиндукции e L = — L .di/dt = — wLl m cos ( wt + a ) = wLI m sin ( wt + a — p /2). Эдс самоиндукции противодействует изменениям тока, и в цепи, содержащей только индуктивность, ток отстаёт по фазе от напряжения на четверть периода, то есть j = p /2 ( рис. 4 ). Действующее значение e L равно E L = IwL = Ix L, где x L= wL — индуктивное сопротивление цепи. Закон Ома для такой цепи имеет вид: I = U/x L= U/wL.

Когда ёмкость С включена под напряжение u, то её заряд равен q = Cu. Периодические изменения напряжения вызывают периодические изменения заряда, и возникает ёмкостный ток i = dq/dt = C×du/dt = ( CU m cos ( wt + b ) = wCU m sin ( wt + b + p /2). Таким образом, синусоидальный П. т., проходящий через ёмкость, опережает по фазе напряжение на её зажимах на четверть периода, то есть j = — p /2 ( рис. 5 ). Эффективные значения в такой цепи связаны соотношением I = w CU = U/x c, где x c= 1/ wС — ёмкостное сопротивление цепи.

Если цепь П. т. состоит из последовательно соединённых r, L и С , то её полное сопротивление равно , где x = x L— x c= wL — 1/ wC — реактивное сопротивление цепи П. т. Соответственно, закон Ома имеет вид: , а сдвиг фаз между током и напряжением определяется отношением реактивного сопротивления цепи к активному: tg j = х/r. В такой цепи при совпадении частоты w вынужденных колебаний, создаваемых источником П. т., с резонансной частотой w 0 = 1/ индуктивное и ёмкостное сопротивления равны ( wL = 1/ wС ) и полностью компенсируют друг друга, сила тока максимальна и наблюдается явление резонанса (см. Колебательный контур ) . В условиях резонанса напряжения на индуктивности и ёмкости могут значительно (часто во много раз) превышать напряжение на зажимах цепи.

Облегчение расчётов цепей синусоидальных П. т. достигается построением так называемых векторных диаграмм. Векторы синусоидальных тока и напряжения принято помечать точкой над буквенным обозначением ( ) . Длины векторов обычно берутся равными (в масштабе построения диаграммы) действующим значениям I и U, а углы между векторами — равными сдвигам фаз между мгновенными значениями соответствующих величин. Алгебраическому сложению мгновенных значений синусоидальных величин одной и той же частоты соответствует геометрическое сложение векторов этих величин. На рис. 6 показана векторная диаграмма для цепи П. т. с последовательно соединёнными r , L , С . Мгновенное значение напряжения на зажимах этой цепи равно алгебраической сумме напряжений на активном и реактивном сопротивлениях: u = u L + u r + u c, следовательно, . При построении диаграммы исходным служит вектор тока, так как во всех участках неразветвлённой цепи ток один и тот же. Поскольку индуктивное напряжение опережает по фазе ток на p /2, а ёмкостное отстаёт от тока на p /2 (то есть они находятся в противофазе), при последовательном соединении они друг друга частично компенсируют.

Векторные диаграммы наглядно иллюстрируют ход вычислений и служат для контроля над ними; построенные с соблюдением масштаба, они позволяют графически определить эффективное напряжение U в цепи и угол сдвига фаз j.

Для расчётов разветвленных цепей квазистационарного П. т. используют Кирхгофа правила. При этом обычно применяют метод комплексных величин (символический метод), который позволяет выразить в алгебраической форме геометрические операции с векторами П. т. и применить, таким образом, для расчётов цепей П. т. все методы расчётов цепей постоянного тока.

Несинусоидальность П. т. в электроэнергетических системах обычно нежелательна, и принимаются специальные меры для её подавления. Но в цепях электросвязи, в полупроводниковых и электронных устройствах несинусоидальность создаётся самим рабочим процессом. Если среднее за период значение тока не равно нулю, то он содержит постоянную составляющую. Для анализа процессов в цепях несинусоидального тока его представляют в виде суммы простых гармонических составляющих, частоты которых равны целым кратным числам основной частоты: I = i 0+ I 1m sin ( wt + a 1 ) + I 2m sin ( 2wt + a 2) +... + l km sin ( kwt + a k ) . Здесь I 0 — постоянная составляющая тока, I im sin ( wt + a 1 ) — первая гармоническая составляющая (основная гармоника), остальные члены — высшие гармоники. Расчёт линейных цепей несинусоидального тока на основании принципа суперпозиции (наложения) ведётся для каждой составляющей (так как x L и x c зависят от частоты). Алгебраическое сложение результатов таких расчётов даёт мгновенное значение силы (или напряжения) несинусондального тока.

Лит.: Теоретические основы электротехники, 3 изд., ч. 2, М., 1970; Нейман Л. Р., Демирчан К. С., Теоретические основы электротехники, т. 1—2, М.— Л., 1966; Касаткин А. С., Электротехника, 3 изд., М., 1974; Поливанов К. М., Линейные электрические цепи с сосредоточенными постоянными, М., 1972 (Теоретические основы электротехники, т. 1).

А. С. Касаткин.

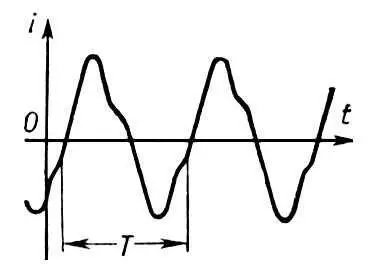

Рис. 1. График периодического переменного тока i(t).

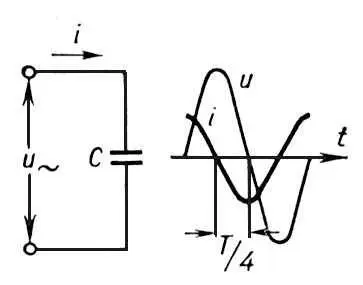

Рис. 5. Схема и графики напряжения u и тока i в цепи, содержащей только ёмкость С.

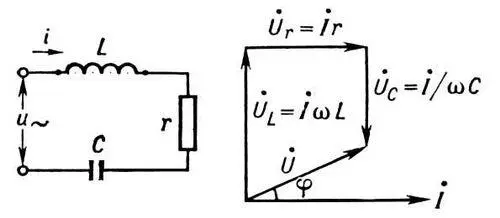

Рис. 6. Схема и векторная диаграмма цепи переменного тока с последовательным соединением индуктивности L, активного сопротивления r и ёмкости С.
