Всё большее распространение получают рулонные машины для офсетной печати, которые применяются, в первую очередь, для многокрасочной двусторонней книжно-журнальной продукции. В таких машинах обычно имеется четырёхцилиндровый печатный аппарат; бумажное полотно проходит между двумя эластичными офсетными цилиндрами, которые наносят изображение одновременно с П. м. ПОК-84 ( рис. 6 ) применяются две двухлучевые рулонные звезды, которые могут располагаться на одном этаже с печатной машиной или в нижнем этаже. В СССР выпускается рулонная офсетная машина ПОК-70 с односторонним трёхцилиндровым печатным аппаратом; формат оттиска 700 Х 920 мм , максимальная скорость 18 тыс. об/ч . Готовятся к выпуску (1975) двухсторонние машины с четырёхцилиндровым печатным аппаратом ПОК-84 двух размеров: для форматов оттиска 546x840 мм и 840x1092 мм , максимальная скорость соответственно 30 и 25 тыс. об/ч . Рулонные офсетные машины применяются и для печати иллюстрированных газет.

Плоскопечатные П. м. предназначены для печати только способом высокой печати, скорость их работы ниже, чем листовых ротационных, но они позволяют печатать непосредственно с плоских первичных наборных форм или клише; эффективны при печатании небольших тиражей. В плоскопечатных машинах форма закрепляется на плоском столе — талере, совершающем возвратно-поступательное движение, а бумага — на вращающемся цилиндре. Плоскопечатные машины подразделяются двухоборотные, в которых цилиндр совершает два оборота за цикл, однооборотные, стоп-цилиндровые (с останавливающимся цилиндром) и реверсивные. В СССР выпускаются следующие плоскопечатные машины: двухоборотные ПД-З (формат 840 Х 1080 мм , максимальная скорость 3120 циклов в мин ), 2ПД-5 (700 Х 1000 мм максимальная скорость 3000 циклов в ч ); однооборотные ПС-АЗ (450 Х 600 мм , максимальная скорость 4500 циклов в ч; рис. 7 ), стоп-цилиндровые ПС-1М (450 Х 600 мм , максимальная скорость 2100 циклов в ч ).

Тигельные П. м. применяются для печатания малотиражной продукции небольшого формата; они позволяют печатать только с плоских форм высокой печати. Форма и бумага располагаются на плоских поверхностях — талере и тигле. Тигельные машины бывают лёгкого и тяжёлого типов. Машины лёгкого типа предназначены для печати простой текстовой продукции. В этих машинах тигель совершает простое качательное движение. В СССР выпускаются тигельные машины лёгкого типа: ПТ-4 с ручным накладом (формат бумаги 300 Х 450 мм , максимальная скорость 1500 циклов в ч ) и ПТ-2 с автоматическим накладом бумаги (формат 300 Х Х420 мм , максимальная скорость 3600 циклов в ч ). В машинах тяжёлого типа тигель совершает сложное движение: при удалении от талера он откидывается для укладывания на его поверхность листов бумаги, а при подходе к форме он движется прямолинейно и прижимает бумагу к форме одновременно всей плоскостью. Машины этого типа предназначены для печатания иллюстрационной продукции и тиснения.

Зарубежные П. м. представлены в основном офсетными, в первую очередь двух сторон. В рулонных офсетных рулонными и листовыми крупноформатными. Скорости зарубежных П. м.: газетных агрегатов до 40—42 тыс. об/ч ; книжно-журнальных до 30 тыс. об/ч , листовых ротаций до 10—12 тыс. об/ч .

Развитие печатного оборудования происходит в направлении преимущественного развития рулонных ротационных машин, создания многокрасочных машин, изготавливающих продукцию за один цикл; увеличения форматов бумаги, повышения скорости работы машин; сокращения непроизводительных простоев путем механизации и автоматизации подготовительных и вспомогательных операций. См.

также ст. Полиграфическое машиностроение .

Лит.: Бушунов В. Т., Печатные машины, М.— Л., 1963; Куликов Б. В., Типографские ротационные печатные машины, М., 1965; Тюрин А. А., Печатные машины, М., 1966; Захаров А. Г., Фуфаевский Д. А., Офсетные машины и работа на них, М., 1972.

Н. И. Либерман.

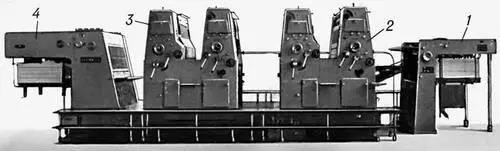

Рис. 4. Четырёхкрасочная листовая офсетная машина ПОЛ-7: 1 — самонаклад; 2 — первая двухкрасочная секция; 3 — вторая двухкрасочная секция; 4 — приёмное устройство.

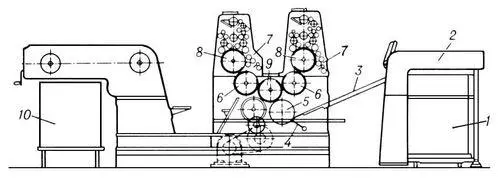

Рис. 3. Схема двухкрасочной листовой офсетной машины ПОЛ-6: 1 — стапель самонаклада; 2 — самонаклад; 3 — накладной стол; 4 — качающиеся захваты; 5 — передаточный цилиндр; 6 — офсетные цилиндры; 7 — увлажняющие аппараты; 8 — формные цилиндры; 9 — печатный цилиндр; 10 — стапель приёмки.

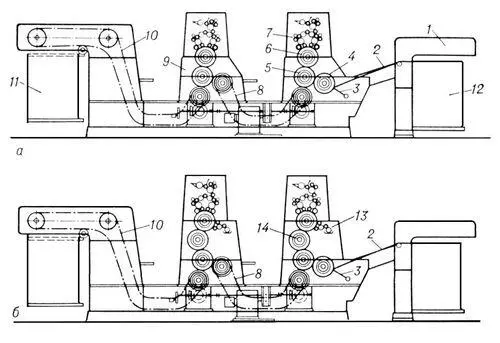

Рис. 2. Схемы двухкрасочных листовых ротационных машин: а — высокой печати; б — офсетной печати; 1 — самонаклад; 2 — накладной стол; 3 — качающиеся захваты; 4 — передаточный цилиндр; 5 — печатный цилиндр; 6 — формный цилиндр; 7 — красочный аппарат; 8 — листопередающий транспортёр; 9 — вторая печатная секция; 10 — выводной транспортёр; 11 — стапель приёмки бумажных листов; 12 — стапель самонаклада; 13 — увлажняющий аппарат; 14 — офсетный цилиндр.

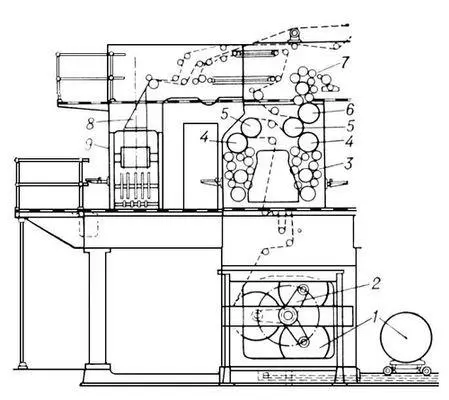

Рис. 5. Схема секции газетного агрегата ГАУ: 1 — рулон бумаги; 2 — рулонная звезда; 3 — красочный аппарат основной краски; 4 — формный цилиндр основной краски; 5 — печатный цилиндр; 6 — формный цилиндр второй краски; 7 — красочный аппарат второй краски; 8 — воронка; 9 — фальцаппарат.

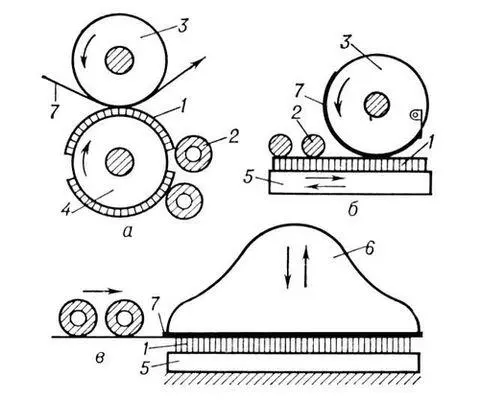

Рис. 1. Схемы построения печатных аппаратов: a — ротационный; б — плоскопечатный; в — тигельный; 1 — печатная форма; 2 — накатные валики красочного аппарата; 3 — печатный цилиндр; 4 — формный цилиндр; 5 — талер; 6 — тигель; 7 — бумага.

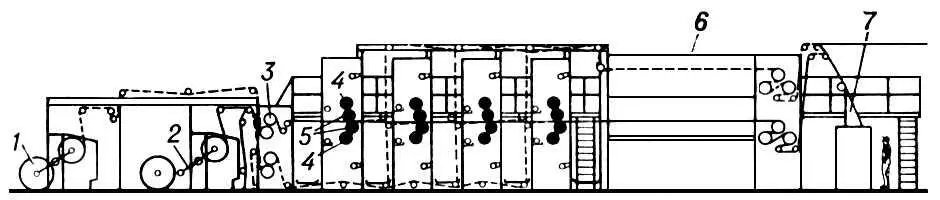

Рис. 6. Схема многокрасочной рулонной офсетной машины: 1 — рулон бумаги; 2 — рулонная звезда; 3 — стабилизатор натяжения; 4 — формные цилиндры; 5 — офсетные цилиндры; 6 — сушильные установки; 7 — фальцаппарат.

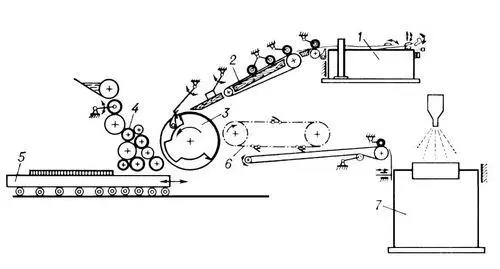

Рис. 7. Схема плоскопечатной машины ПС—АЗ: 1 — самонаклад; 2 — накладной стол; 3 — печатный цилиндр; 4 — красочный аппарат; 5 — талер; 6 — выводной транспортёр; 7 — стапель приёмки.
