В 1973 подземный способ составил 71% общей добычи угля в СССР. См. также ст. Угольная промышленность.

Лит.: Шевяков Л. Д., Разработка месторождений полезных ископаемых, 4 изд., М., 1963; Технология подземной разработки пластовых месторождений полезных ископаемых, М., 1969; Килячков А. П., Технология горного производства, М., 1971; Технологические схемы очистных и подготовительных работ на угольных шахтах, ч. 1—3, М., 1971—72; Технология подземной разработки пластовых месторождений, М., 1972.

Б. Ф. Братченко, А. П. Килячков.

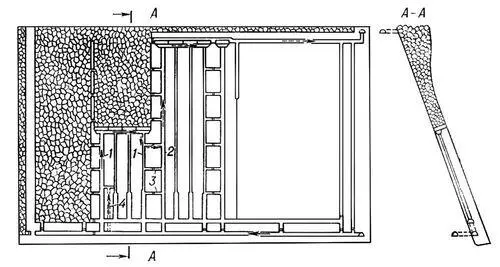

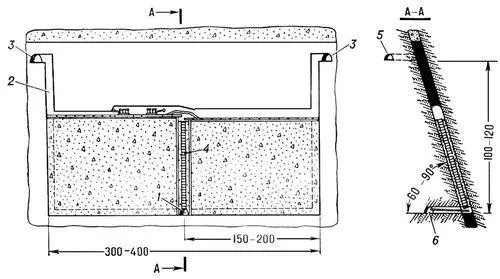

Рис. 14. Система разработки длинными столбами по падению (щитовая): 1 — углеспускные печи; 2 — ходовая печь; 3 — сбойки; 4 — обходная вентиляционная печь.

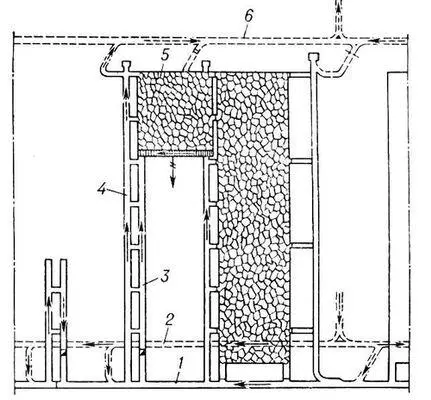

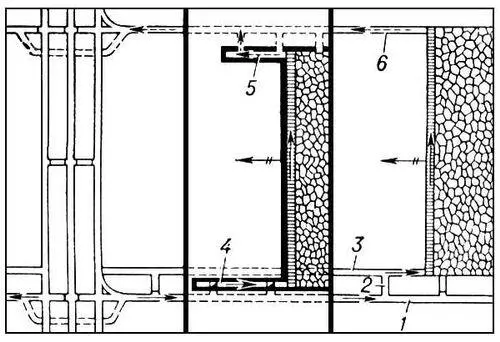

Рис. 10. Сплошная система разработки «лава — этаж»: 1 — наклонные выработки; 2 — этажный конвейерный штрек; 3 — просек; 4 — очистной забой (лава); 5 — этажный вентиляционный штрек; 6 — разрезная печь.

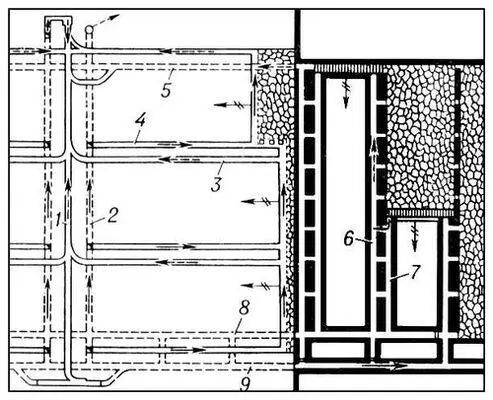

Рис. 17. Комбинированная система разработки с выпуском угля межслоевой толщи при применении комплекса КТУ: 1 — вспомогательный бремсберг; 2 — конвейерный бремсберг; 3 — вентиляционный штрек монтажного слоя; 4 — конвейерный штрек монтажного слоя; 5 — основной вентиляционный штрек; 6 — вентиляционный ходок; 7 — конвейерный бремсберг; 8 — основной конвейерный штрек; 9 — главный откаточный штрек.

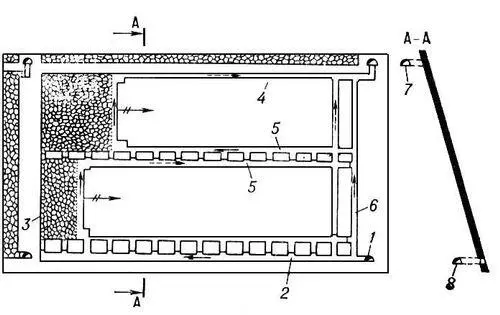

Рис. 11. Система разработки длинными столбами по простиранию: 1 — откаточный штрек; 2 — конвейерный ярусный штрек; 3 — разрезная печь; 4 — вентиляционный ярусный штрек; 5 — промежуточная приёмно-отправительная площадка; 6 — нижняя приёмно-отправительная площадка.

Рис. 13. Система разработки длинными столбами по простиранию с разделением этажа на подэтажи: 1 — промежуточный квершлаг; 2 — пластовый откаточный штрек; 3 — разрезная печь; 4 — вентиляционный штрек; 5 — промежуточные штреки; 6 — скат; 7 — этажный вентиляционный штрек; 8 — этажный откатный штрек.

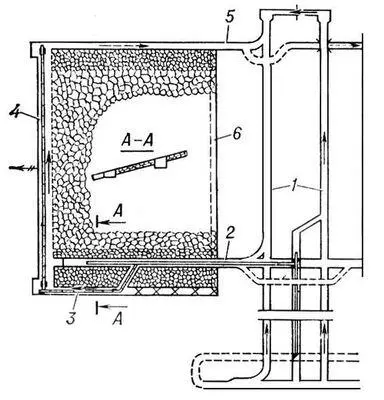

Рис. 16. Разработка мощного пологого пласта с разделением на наклонные слои: 1 — откаточный штрек; 2 — сбойки; 3 — конвейерный штрек; 4 — слоевой конвейерный штрек; 5 — слоевой вентиляционный штрек; 6 — вентиляционный штрек.

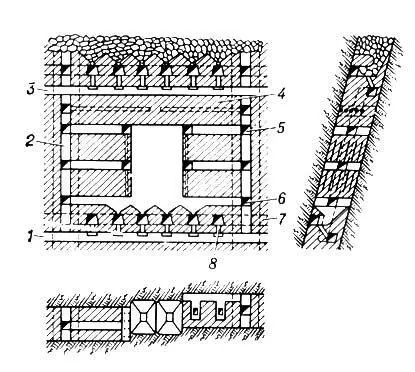

Рис. 3. Система разработки подэтажными штреками: 1 — откаточный штрек; 2 — ходовые восстающие; 3 — вентиляционный штрек; 4 — потолочина; 5 — подэтажные штреки; 6 — горизонт подсечки; 7 — скреперный штрек; 8 — рудоспуск.

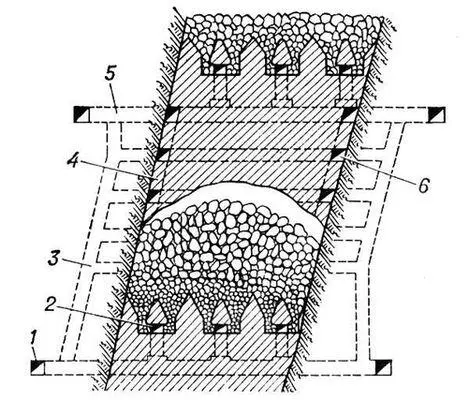

Рис. 9. Система этажного самообрушения: 1 — выработки откаточного горизонта; 2 — выработки горизонта доставки и вторичного дробления; 3 — смотровые восстающие; 4 — отрезные восстающие; 5 — выработки вентиляционного горизонта; 6 — выработки горизонтов ослабления.

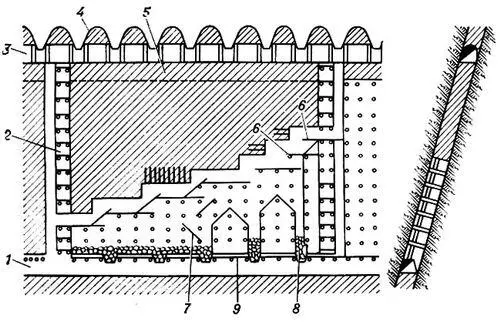

Рис. 1. Система разработки с открытым очистным пространством (вариант с потолкоуступной выемкой): 1 — откаточный штрек; 2 — блоковые восстающие; 5 — потолочина; 6 — полки; 7 — наклонные настилы-решетки; 8 — рудоспуски; 9 — настил над откаточным штреком.

Рис. 4. Системы разработки горизонтальными и наклонными слоями с закладкой: 1 — откаточный штрек; 2 — вентиляционный штрек; 3 — блоковые восстающие с отделениями для доставки закладочного материала; 4 — настил; 5 — рудоспуски.

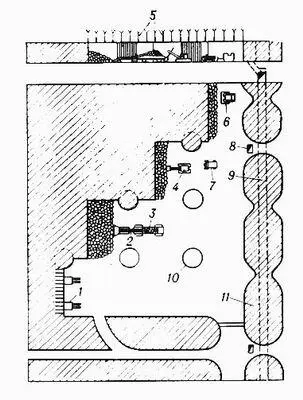

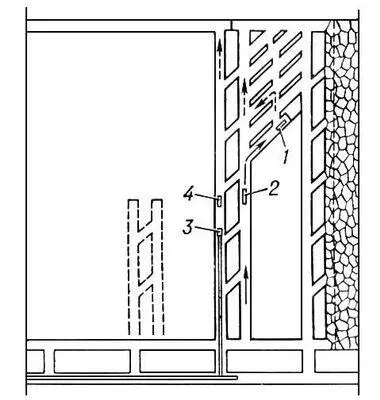

Рис. 18. Камерно-столбовая система разработки с выемкой целиков заходками: 1 — комбайн; 2 — самоходная вагонетка; 3 — раздвижной конвейер; 4 — самоходная буровая тележка.

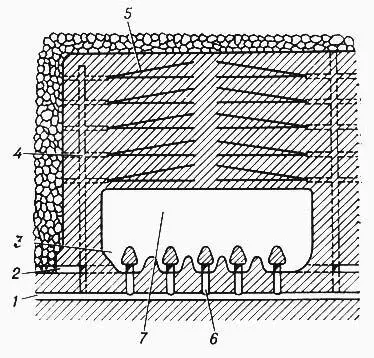

Рис. 8. Система этажного принудительного обрушения: 1 — выработки откаточного горизонта; 2 — скреперные выработки; 3 — выпускные воронки; 4 — материально-ходовые восстающие; 5 — скважины; 6 — рудоспуски; 7 — компенсационная камера.

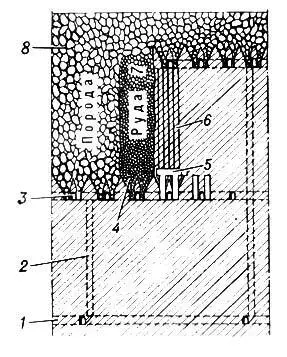

Рис. 6. Одностадийный вариант системы подэтажного обрушения с отбойкой руды вертикальными слоями в зажатой среде: 1 — выработки откаточного горизонта; 2 — рудоспуск; 3 — подэтажные выработки; 4 — выпускные воронки; 5 — буровые выработки; 6 — скважины; 7 — отбитая руда; 8 — обрушенная порода.

Рис. 12. Система разработки длинными столбами по падению: 1 — пластовый штрек; 2 — главный откаточный полевой штрек; 3 — конвейерный бремсберг; 4 — вентиляционный ходок; 5 — разрезная печь; 6 — главный вентиляционный полевой штрек.

Рис. 7. Система подэтажного обрушения с доставкой руды самоходными машинами (т. н. шведский вариант): 1 — подэтажный штрек; 2 — подэтажные орты; 3 — рудоспуск; 4 — погрузочно-доставочные агрегаты; 5 — буровые каретки; 6 — проходческие буровые каретки.

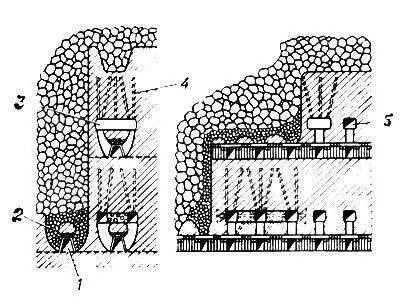

Рис. 5. Система подэтажного обрушения (вариант «закрытый веер»): 1 — подэтажный штрек (орт); 2 — выпускные выработки; 3 — подсечная выработка; 4 — штанговые скважины; 5 — буровые заходки.

Рис. 15. Система разработки горизонтальными полосами по простиранию в восходящем порядке: 1 — конвейерный квершлаг; 2 — вентиляционный скат; 3 — вентиляционный квершлаг; 4 — углеспускной скат; 5 — полевой вентиляционный штрек; 6 — полевой откаточный штрек.
