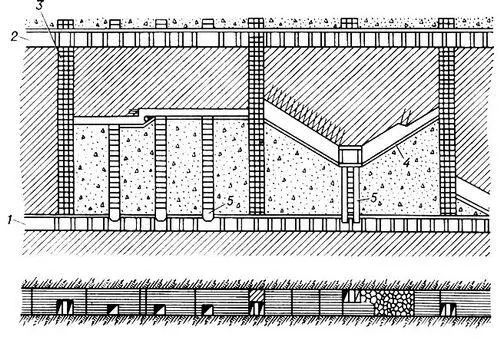

Рис. 2. Камерно-столбовая система разработки (вариант с самоходным оборудованием); 1 — самоходные буровые клетки; 2 — погрузочная машина; 3 — самоходный вагон; 4 — подземный эксакаватор; 5 — штанговая крепь; 6 — электрический бульдозер; 7 — автосамосвал; 8 — рудоспуск; 9 — откаточный штрек; 10 — целики; 11 — междупанельный целик.
Подземное выщелачивание
Подзе'мное выщела'чиваниеполезных ископаемых, метод добычи полезного ископаемого избирательным растворением его химическими реагентами в рудном теле на месте залегания с извлечением на поверхность. П. в. применяется для добычи цветных металлов и редких элементов, имеются предпосылки использования его для разработки фосфатов, боратов и др.
П. в. цветных металлов известно с 16 в. (Испания), в крупных промышленных масштабах метод впервые освоен на медном руднике Кананеа в Мексике (1924) и на медноколчеданных месторождениях Урала (1939—42). Урановые руды разрабатываются П. в. с 1957. П. в. применяется в ряде стран (США, СССР, Франция, Япония, ГДР и др.); в 1974 этим способом было получено 20% мировой добычи меди.
Выбор растворителя при П. в. зависит от состава руды и характера химического соединения, образуемого полезным компонентом.
П. в. относится к фильтрационным процессам и основано на химических реакциях «твёрдое тело — жидкость».
При П. в. проницаемых рудных тел месторождение вскрывается системой скважин, располагаемых (в плане) рядами, многоугольниками, кольцами. В скважины подают растворитель, который, фильтруясь по пласту, выщелачивает полезные компоненты. Продуктивный раствор откачивается через другие скважины ( рис. 1 ). В случае монолитных непроницаемых рудных тел залежь вскрывают подземными горными выработками, отдельные рудные блоки дробят с помощью буровзрывных работ ( рис. 2 ). Затем на верхнем горизонте массив орошают растворителем, который, стекая вниз, растворяет полезное ископаемое. На нижнем горизонте растворы собирают и перекачивают на поверхность для переработки.
Одно из основных препятствий для применения П. в. — низкая скорость реакций, для увеличения которой ведутся исследования способов воздействия на рудный массив электрическими и электромагнитными полями, предварительным нагревом, обжигом и др. Для П. в. применяются также ядерные взрывы и микробиологические способы (см. Бактериальное выщелачивание ) .
П. в. позволяет вовлечь в разработку месторождения полезных ископаемых, залегающие на значительных глубинах (недоступных по экономическим показателям для обычной технологии), месторождения бедных руд и т.п. См. также Гидрометаллургия , Выщелачивание .
Лит.: Бахуров В. Г., Руднева И. К., Химическая добыча полезных ископаемых, М., 1972; Арене В. Ж. [и др.], Геотехнологические способы добычи полезных ископаемых, в кн.: Технология разработки месторождений твёрдых полезных ископаемых, т. 11, М., 1973.
В. Ж. Аренс.

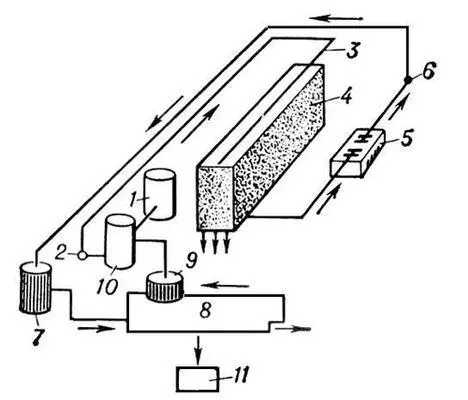

Рис. 2. Схема подземного выщелачивания скальных руд: 1 — ёмкость для растворителя; 2 — насос; 3 — трубопровод рабочих растворов; 4 — отрабатываемый блок руды; 5 — ёмкость для сбора продуктивных растворов; 6 — насос; 7 — ёмкость для продуктивных растворов на поверхности; 8 — сорбционная установка; 9 — отстойник отработанного раствора; 10 — ёмкость для доукрепления растворов; 11 — пресс-фильтр.

Рис. 1. Схема отработки пластовых месторождений выщелачиванием через скважины: 1 — узел приготовления растворов; 2 — нагнетательные скважины; 3 — дренажные скважины; 4 — компрессор; 5 — воздухопровод для эрлифта продуктивных растворов; 6 — коллектор для продуктивных растворов; 7 — отстойник; 8 — установка для переработки раствора.
Подземное растворение
Подзе'мное растворе'ниеполезных ископаемых, метод добычи полезного ископаемого через скважины растворением водой на месте его залегания. Применяется для разработки залежей каменной и калийных солей.
Добыча рассолов каменной соли через скважины известна с 12—14 вв. (см. Бурение ). Технология управляемого П. р. солей была предложена Е. Н. Трэпом (США) в 1933 и усовершенствована в СССР П. А. Кулле и П. С. Бобко. П. р. калийных солей в промышленном масштабе освоено в Саскачеване (Канада) только в 1964.
При П. р. соляная залежь вскрывается скважиной, которая оборудуется концентрично расположенными свободновисящими рабочими колоннами: водоподающей и рассолозаборной ( рис. ). Растворитель — вода поступает в соляную залежь под давлением по кольцевому зазору между рассолозаборной и водоподающей колоннами.
Для получения рассолов промышленной концентрации (305—310 г/л ) отработка продуктивной толщи ведётся в камерах ступенями снизу вверх. К кровле камеры подаётся нерастворитель — нефть, керосин или воздух, который предохраняет потолочину от растворения. Растворитель, нагнетаемый в камеру, легче заполняющего рассола. Поэтому он всплывает к верхней части камеры и, соприкасаясь с массивом соли, постепенно насыщается и опускается до башмака рассолозаборной колонны. Рассол под остаточным давлением извлекается по рассолоподъёмной колонне на поверхность. От скважины по трубопроводам рассол направляется через контрольно-распределительный пункт в резервуар кондиционного рассола, откуда транспортируется к потребителям. Растворы, получаемые методом П. р., являются исходным сырьём для извлечения хлора, соды, пищевой соли и других продуктов. В 1973 в СССР методом П. р. добыто более 20 млн. м 3 рассолов.
Развитие П. р. связано с интенсификацией процесса конгруэнтного растворения и внедрением способов избирательного растворения (применением добавок тяжёлых металлов, созданием магнитного поля, использованием нагретого растворителя и др.).
П. р. используется также для создания в соляных отложениях ёмкостей-хранилищ нефтепродуктов и сжиженных газов. См. также Геотехнология .
Лит.: Здановский А. Б., Галургия, Л., 1972.
Е. Ж. Аренс.

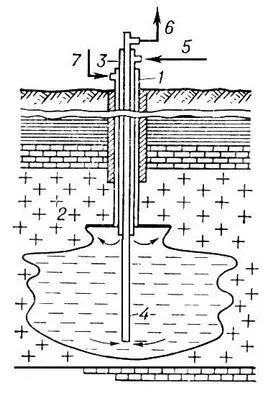

Схема добычи каменной соли подземным растворением: 1 — основная тампонажная колонна; 2 — соляной пласт; 3 — водоподающая колонна; 4 — рассолоподъёмная колонна; 5 — водопровод; 6 — рассолопровод; 7 — трубопровод нерастворителя.
