Большинство П. м., работающих при закрытом для движения поездов ж.-д. перегоне, — несъёмные машины тяжёлого типа. Для выполнения работ небольшого объёма применяют П. м. лёгкого типа, которые используют в интервалах между поездами и снимают с пути на обочину при подходе поезда. К ним относятся: путеподъёмники, мотодрезины, путеизмерительные и дефектоскопные тележки, а также механизированный путевой инструмент (рельсорезные, рельсосверлильные, рельсошлифовальные станки, шурупогайковёрты, разгонщики и т.п.).

Для зарубежных железных дорог с низкой интенсивностью движения характерно применение П. м. лёгких и мобильных, но менее производительных, чем сов. машины. Большая грузонапряженность железных дорог в СССР требует минимального времени для закрытия перегона при ремонте пути, поэтому советские заводы выпускают П. м., отличающиеся высокой производительностью.

Дальнейшее развитие П. м. предусматривает завершение комплексной механизации путевых работ, повышение надёжности, снижение стоимости, металло- и энергоёмкости, унификацию узлов и деталей. Важное направление — применение средств контроля за работой машин, систем автоматического управления, совершенствование существующих и разработка новых приборов контроля рельсового пути. Особое внимание обращается на создание средств защиты обслуживающего персонала от пыли, шума и вибрации. При проектировании П. м. лёгкого типа и механизированного инструмента основной задачей является снижение массы путём применения лёгких материалов и улучшения конструкций.

Лит.: Машины и механизмы для путевого хозяйства, М., 1970.

С. А. Соломонов.

Путеизмери'тель,путеизмерительный вагон, предназначен для сплошного контроля состояния ж.-д. пути: ширины рельсовой колеи, взаимного положения рельсовых нитей по уровню (измерение перекоса), положения пути в плане и просадок каждой рельсовой нити, а также вертикальных и горизонтальных толчков. Первый вагон-путеизмеритель с механической записью дефектов на ленте был создан в 1887 русским инженером И. Н. Ливчаком. На железных дорогах России П. начали использоваться в начале 20 в. Базой П. служит пассажирский вагон, под которым размещены измерительные устройства — ролики, прижимаемые пружинами к головкам рельсов. При уширении или сужении рельсовой колеи происходит горизонтальное перемещение роликов, которое через систему тросов и блоков передаётся в вагон и фиксируется самописцами в виде графика на бумажной ленте, приводимой в движение от оси колёсной пары вагона. Измерения в вертикальной плоскости выполняются одной из колёсных пар, перемещения которой сравниваются с базовым показанием физического маятника или гироскопа , расположенных в вагоне. Отклонения передаются системой тросов и блоков к самописцам. П. имеют значительную массу (давление на ось до 17,5 тс ) и высокие рабочие скорости (100—120 км/ч ), поэтому они оказывают большое динамическое воздействие на путь, что позволяет фиксировать упругие отжатия рельсов и скрытые толчки при движении. На П. с повышенными рабочими скоростями (до 180—200 км/ч ) применяют способы бесконтактного измерения (с помощью индуктивных элементов — электромагнитов, сельсинов и т.п.).

Для измерения ширины рельсовой колеи и перекосов по уровню обычно в пределах дистанции пути используют лёгкие (масса около 20 кг ) путеизмерительные тележки ( рис. ), перемещаемые вручную (со скоростью до 5 км/ч ). Результаты измерений фиксируются на бумажной ленте.

С. А. Соломонов.

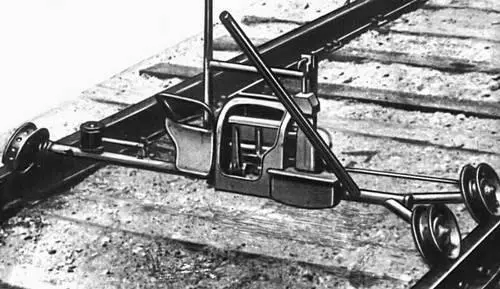

Путеизмерительная тележка.

Путео'лы(Puteoli), древний город в Италии; современный Поццуоли.

Путепередвига'тель,машина, применяемая на открытых горных разработках для передвижки ж.-д. пути, переноса его в сторону без разборки на звенья. Различают П. цикличного и непрерывного действия. П. цикличного действия используют при небольшом объёме работ. Рельсозахватный механизм выполнен в виде клещей. П. передвигается вместе с захваченной рельсовой плетью с помощью зубчатой рейки и опорной плиты. Шаг передвижки пути — 0,7—0,9 м ; производительность 1300—1600 м 2в смену. П. непрерывного действия предназначаются для выполнения большого объёма работ и изготовляются трёх типов: мостовые, консольные и комбинированные. Мостовые П. предназначены для передвижки путей с рельсами тяжёлого типа; консольные — для передвижки путей главным образом в тупиках. Рабочий механизм — роликовый захват, с помощью которого путь поднимается на высоту 0,2—0,4 м и сдвигается в сторону при движении П. Шаг передвижки пути — 0,3—0,4 м , производительность 300—700 м 2 /ч, при работе на прямолинейных участках до 1500 м 2 /ч. Некоторые П. оборудуются, помимо рельсового, поперечным гусеничным ходом. Для непрерывной передвижки ж.-д. пути без разборки используют также турнодозеры, производительность которых достигает 7000 м 2 /ч.

Лит.: Мельников Н. В., Краткий справочник по открытым горным работам, 2 изд., М., 1968.

Ю. Д. Буянов.

Путеподъёмник, путевая машина, предназначенная для укладки рельсо-шпальной решётки при ремонте и содержании эксплуатируемых и постройке новых ж.-д. путей. П. начали использоваться на железных дорогах СССР в 30-х гг. 20 в. П. бывают цикличного и непрерывного действия. П. цикличного действия — машина на ж.-д. ходу ( рис. ) — устанавливается на участке пути, где требуется подъёмка пути при ремонте. Клещевые захваты зацепляют рельсы. Опорные плиты, выдвигаемые гидравлическими или винтовыми домкратами, опираются на балласт в междушпальном ящике или по бокам балластной призмы. При дальнейшем их выдвижении происходит подъёмка рельсо-шпальной решётки вместе с находящейся на ней машиной. Под поднятый путь подаётся балласт, и рельсо-шпальная решётка устанавливается на более высокой отметке. При подъёме опорных плит машина опирается колёсами на рельсы и может переезжать на новый участок, где процесс подъёмки повторяется. П. развивают усилие до 340 кн (34 тс ) при высоте подъёма до 40 см. Некоторые П. имеют механизм для сдвига рельсо-шпальной решётки в горизонтальной плоскости и используются для рихтовки пути.

П. непрерывного действия, называют ползучим путеподъёмником, используется при строительстве новых железных дорог. На клинообразной плите П. смонтированы 2 свободно вращающиеся гусеничные ленты. Плита заводится под поднимаемый путь так, чтобы шпалы опирались на гусеничные ленты. С помощью тросов плита крепится обычно к тракторному дозировщику , находящемуся впереди на расстоянии 15 м. При перемещении П. со скоростью 2,2—3,8 км/ч рельсо-шпальная решётка поднимается на высоту, равную толщине плиты (около 20 см ).
