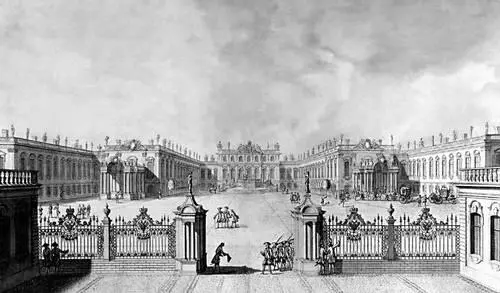

Курдонёр Летнего дворца в Петербурге (1741—44, арх. В. В. Растрелли; не сохранился). Рисунок М. И. Махаева. Русский музей. Ленинград.

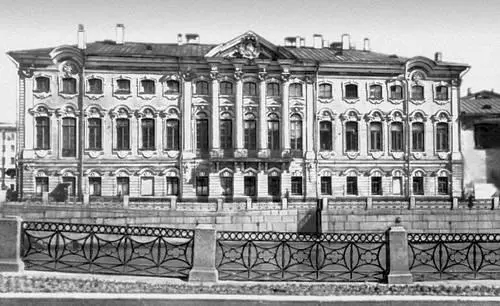

Ленинград. Бывший дворец С. Г. Строганова. 1752—54. Архитектор В. В. Растрелли.

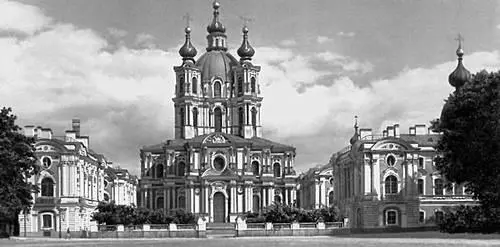

Растрелли В. В. Смольный монастырь в Ленинграде. 1748—54.

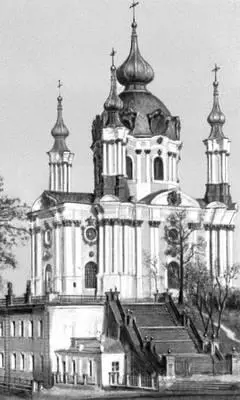

Андреевская церковь. 1748—67. По проекту архитектора В. В. Растрелли построена архитектором И. Ф. Мичуриным.

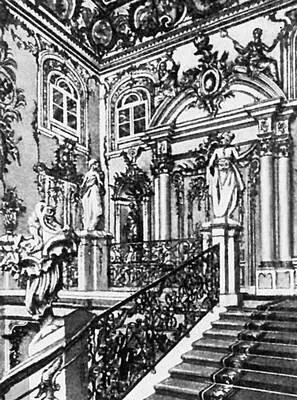

Парадная лестница Большого дворца в Петродворце. 1747—52. (Фото 1940).

В. В. Расстрелли. Портрет работы художника П. Ротари. 1750-е гг. Русский музей. Ленинград.

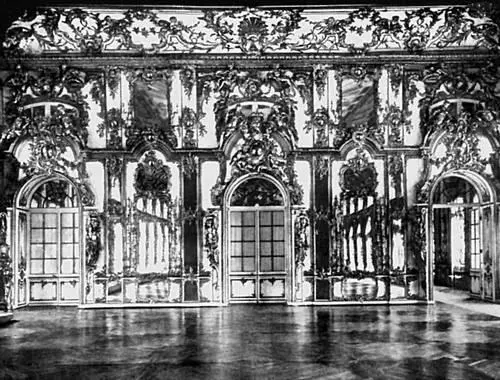

Фрагмент Большого зала Большого (Екатерининского) дворца в г. Пушкине. 1752—57.

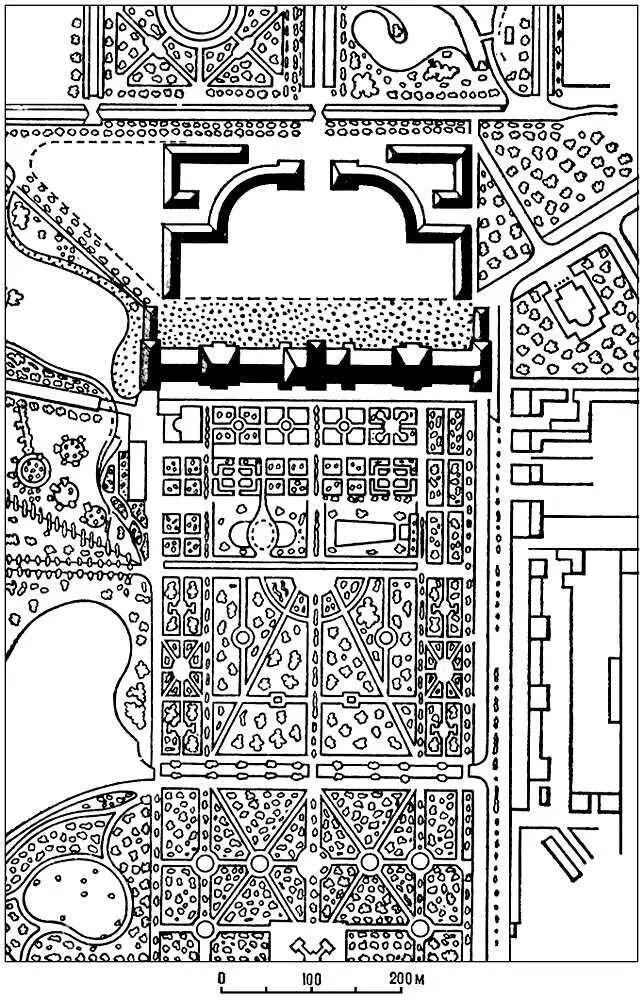

Дворцово-парковый комплекс в Царском Селе (ныне г. Пушкин). Дворец перестроен в 1752—57. Архитектор В. В. Растрелли. План.

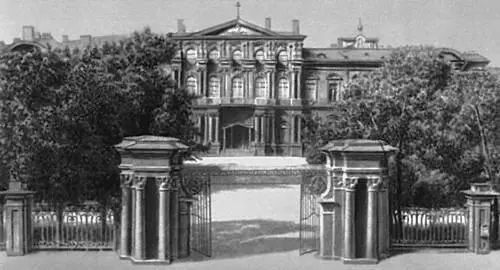

Растрелли В. В. Дворец М. И. Воронцова в Ленинграде. 1749—57.

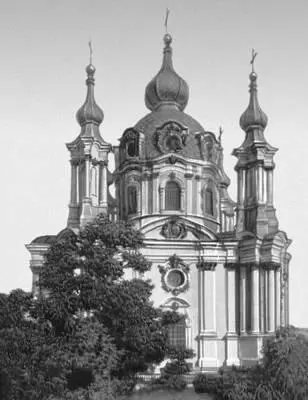

Барокко. В. В. Растрелли, И. Ф. Мичурин. Андреевский собор в Киеве. 1748—67.

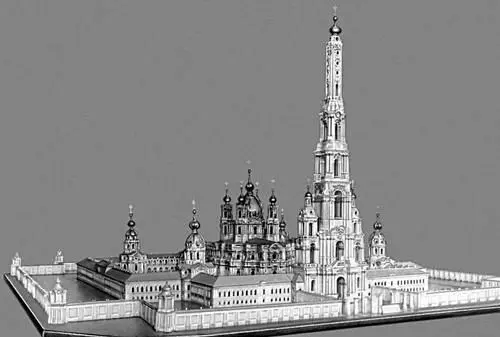

В. В. Расстрелли. Модель Смольного монастыря. Середина 18 в. Научно-исследовательский музей Академии художеств СССР. Ленинград.

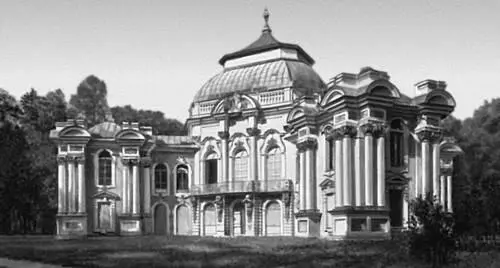

Растрелли В. В. Павильон Эрмитаж в г. Пушкине. 1743—54 (совместно с М. Г. Земцовым).

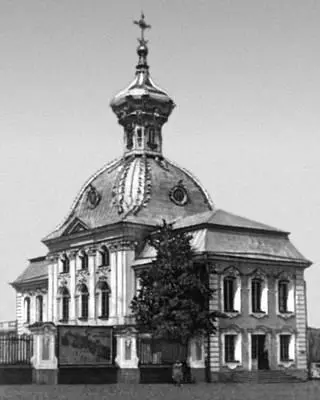

Дворцовая церковь в Петродворце. 1747—52.

Ра'стровые опти'ческие систе'мы,класс оптических систем, включающих растр , т. е. совокупность большого числа мелких оптических элементов (малых отверстий, линзочек, решёток, призм, зеркал и пр.), расположенных на общей поверхности и действующих как единое оптическое устройство. Каждый малый элемент Р. о. с. участвует в создании лишь одного элемента, формируемого системой изображения. Р. о. с. отличаются друг от друга параметрами элементов, способом их укладки на общей поверхности и формой этой поверхности, которая может быть плоской, конической, цилиндрической, сферической и т.д. Применяются также многоплоскостные Р. о. с. и пространственные Р. о. с. (их элементы сложно размещены в пространстве).

По типу растра различают нерегулярные и регулярные Р. о. с. Последние могут быть: линейными, с элементами растра в виде параллельных линий; радиальными, элементы которых лучами расходятся из общего центра; кольцевыми. в которых элементы расположены в виде концентрических зон; сотовыми; рядовыми, элементы которых размещены в шахматном порядке.

На практике чаще всего используют Р. о. с. с постоянным периодом следования элементов на общей плоскости (т. н. растры постоянного шага).

К основным свойствам Р. о. с. относятся: фокусирующее (свет от точечного источника собирается растром в точку, линию или некоторую пространственную зону); множащее, которое позволяет осуществить многократное повторение одних и тех же изображений; анализирующее, которое заключается в разложении изображения на отдельные изображения ( рис. 1 ); интегрирующее, которое обеспечивает восстановление целостного (часто — объёмного) изображения объекта из его элементарных изображений ( рис. 2 ). Нормальное воспроизведение оптического изображения с помощью Р. о. с. возможно путём его двукратного преобразования — анализирования с последующим синтезированием (интегрированием) из полученных элементов. Это можно, например, осуществить в простейшей Р. о. с.: сочетании растра с диффузно отражающим экраном, которое обеспечивает вначале прямое, а затем обратное прохождение лучей (анализ, а затем синтез пространственного изображения). От свойств экрана, помещенного в фокальной плоскости растра, в значительной мере зависят особенности Р. о. с. Комбинируя различные типы растров и экранов, можно получить огромное разнообразие Р. о. с.

Р. о. с. применяют для многих целей, в том числе и тех, осуществления которых можно добиться с помощью обычных оптических систем, но которые проще и легче достигаются средствами растровой оптики. В то же время Р. о. с. позволяют решать задачи, недоступные для традиционных оптических методов. Они употребляются в полиграфии (на анализирующем свойстве Р. о. с. основаны автотипия , глубокая печать , фототипия ), в текстильной промышленности, в измерительной технике (т. н. растровый мерительный инструмент). Но наиболее широко распространены Р. о. с. в прикладной оптике. Их используют для киносъёмки, в том числе высокоскоростной киносъёмки , в цветной фотографии и цветном телевидении. С помощью Р. о. с. воспроизводят стереоскопическое изображение , наблюдаемое без специального индивидуального вспомогательного устройства — стереоскопа. С этой целью применяют т. н. линзово-растровую плёнку и растровые экраны для стереопроекции (см. Интегральное стереокино , Стереоскопическое кино ) и стереоскопического телевидения. Множащее свойство Р. о. с. позволяет осуществить беспараллаксное (см. Параллакс ) размножение оптических изображений. Благодаря их интегрирующему свойству стало возможным восстановление объёмного изображения объекта методом интегральной фотографии (см. Липмановская фотография ). Известны и многие др. Р. о. с. специального назначения.
