БСЭ БСЭ - Большая Советская Энциклопедия (РА)

Лит.: Валюс Н. А., Растровые оптические приборы, М., 1966.

Ю. А. Дудников.

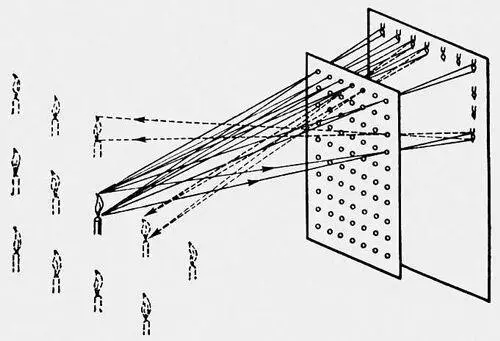

Рис. 2. При обратном ходе лучей света от каждого элементарного изображения, полученного в результате анализирования, через многие смежные элементы растра возникает множество подобных друг другу пространственных изображений объекта (интегрирующее, или синтезирующее, свойство растровой оптической системы).

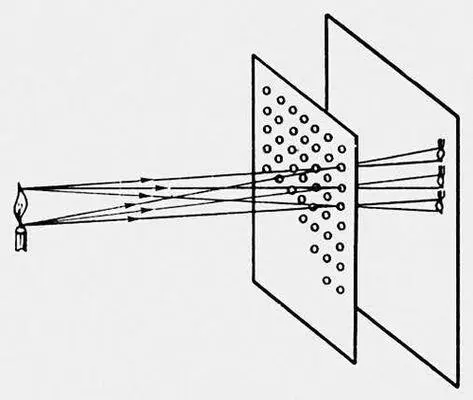

Рис. 1. Анализирующее свойство растровой оптической системы (в данном случае — растра с расположенным в его фокальной плоскости экраном): растр разбивает изображение объекта на дискретный ряд элементарных изображений.

Ра'стровый экра'н,экран направленного светоотражения, используемый для нормальной кинопроекции, проекции диапозитивов и кинофильмов при дневном освещении, а также для стереоскопические проекции. В Р. э., предназначенных для получения плоского изображения, растровую структуру (см. Растр ) имеет сама отражающая поверхность. Для получения стереоскопического изображения растр располагают на некотором расстоянии от отражающей поверхности; это позволяет зрительно воспринимать два различных изображения — левым и правым глазом. Среди Р. э. последнего типа наиболее совершенны экраны с радиальным линзовым растром, обладающие наибольшей светосилой. См. Стереоскопическое кино , Интегральное стереокино.

Расту'шка,растушёвка, один из основных инструментов для рисования соусом; применяется также в техниках карандашного рисунка, угля, пастели и др. Р. имеет вид короткой палочки (из бумаги или замши) с конусообразными концами и служит для растирания в пятно штрихов, нанесённых на бумагу, картон, холст.

Растяже'ниев сопротивлении материалов, см. Растяжение-сжатие.

Растяже'ние,дисторсия (от лат. distortio — искривление, скручивание), повреждение мягких тканей (мышц, связок, сухожилий, нервов) под влиянием силы, растягивающей их, но не нарушающей анатомической целостности ткани. Р. возникает при резких движениях, превышающих нормальный объём подвижности в суставе (например, при подворачивании фиксированной стопы, метании снаряда у спортсменов и т.п.). Чаще других происходит Р. связок голеностопного и коленного суставов. В основе Р. лежит не удлинение связки, т.к. это — ткань с очень малым запасом эластичности, а надрывы отдельных её волокон с развитием кровоизлияния в толще тканей. Степень Р. бывает различной — от лёгкой болезненности в течение 1—2 сут до тяжёлого Р., граничащего с разрывом связки, когда отёк, кровоизлияние и болезненность могут продолжаться 2—3 недели. Движения в суставе при Р. ограничены. Р. нервных стволов (иногда возникает при вывихах в суставах) временно нарушает проводимость по нерву с выпадением двигательных и чувствительных функций. При всех видах и степенях Р. проводится рентгенография для исключения перелома кости. Лечение: при лёгких Р. применяют тугое бинтование, покой в течение 1—3 сут ; в тяжёлых случаях — гипсовая лонгета для обездвижения сустава на 3 недели, затем — физиотерапия и лечебная гимнастика.

В. Ф. Пожариский.

Растяже'ние-сжа'тиев сопротивлении материалов, вид деформации стержня под действием сил, равнодействующая которых нормальна поперечному сечению стержня и проходит через его центр тяжести. Р.-с. называется также линейное (одноосное) напряжённое состояние — один из главных видов напряжённого состояния элементарного параллелепипеда. Р.-с. может быть вызвано как силами, приложенными к концам стержня, так и силами, распределёнными по его объёму (собственным весом стержня, силами инерции и др.). Кроме одноосного, существуют двух- и трёхосное Р.-с.

Если стержень находится в однородном одноосном напряжённом состоянии, то напряжение вдоль оси s = N / F ( N — растягивающая или сжимающая сила, F — площадь поперечного сечения), а зависимость между напряжением и относительной деформацией в упругой области определяется Гука законом. Зависимость между продольными (e 1) и поперечными (e 2) относительными деформациями стержня в упругой области при Р.-с. имеет вид e 2= me 1, где m — Пуассона коэффициент. Зависимость относительной деформаций от напряжений в пластической области описывается сложными (нелинейными) эмпирическими законами. Растяжение вызывает удлинение стержня, а сжатие — укорочение. При сжатии гибкого стержня, кроме того, может возникнуть явление потери им устойчивости (см. Продольный изгиб ).

Лит.: Работнов Ю. Н., Сопротивление материалов, М., 1962; Сопротивление материалов, 2 изд., М., 1969.

А. А. Бать.

Расу'л Рза(псевдоним; настоящее имя и фамилия Расул Ибрагим оглы Рзаев) [р. 6(19).5.1910, г. Геокчай], советский писатель, народный поэт Азербайджана (1960), заслуженный деятель искусств Азербайджанской ССР (1944). Член КПСС с 1939. Учился во ВГИКе (1935—37). В 1945—1949 министр кинематографии Азербайджанской ССР. С 1965 главный редактор Азербайджанской советской энциклопедии. Печатается с 1927. В конце 20—30-х гг. Р. Р. много писал об интернациональной борьбе против фашизма и колониализма. В годы Великой Отечественной войны 1941—45 опубликовал сборники стихов и рассказов «Бессмертные герои» (1942), «Ярость и любовь» (1943) и др. В 1950 создал поэму «Ленин» (Государственная премия СССР, 1951). В 50—60-е гг. в творчестве Р. Р. усиливаются философские мотивы. По-прежнему остро звучит интернациональная тема. Автор пьес «Вэфа» (пост. 1943) — о Великой Отечественной войне, «Братья» (пост. 1956) — о борьбе за Советскую власть, «Закон» (1963) — о простых людях Америки. Переводит на азербайджанский язык сочинения Эсхила, Лопе де Вега, А. С. Пушкина, М. Ю. Лермонтова и др. Произведения Р. Р. переведены на многие языки. Председатель СП Азербайджанской ССР (1938—39). Депутат Верховного Совета Азербайджанской ССР 1-го и 3—7-го созывов. Награжден 2 орденами Ленина, орденом «Знак Почёта» и медалями.

Соч.: Сечилмиш эсэрлэри, ч. 1—4, Бакы, 1967—74; в рус. пер. — Весна во мне, Баку, 1962; Я — земля. [Предисл. И. Сельвинского], М., 1965; Долгое эхо. Стихи и поэмы, М., 1970.

Лит.: Алибекова Г., Всегда в пути. Жизнь и творчество Расула Рза, М., 1972; Вэлиjев М. вэ Хэлилов Г., Рэсул Рза, Бакы, 1960.

М. Ариф.

Расул Рза.
