При радиолокации планет в периоды их прохождения за Солнцем было обнаружено запаздывание момента прихода эхо-сигнала, обусловленное уменьшением скорости распространения электромагнитных волн в поле тяготения Солнца, в соответствии с теорией тяготения Эйнштейна. Обнаружение этого эффекта послужило одной из экспериментальных проверок общей теории относительности.

Решение многих астрофизических задач в Р. а. базируется на исследовании смещения и расширения спектральной линии эхо-сигнала вследствие Доплера эффекта, обусловленного движением объекта, отражающего радиосигнал, относительно наблюдателя. Этим методом изучается движение метеоров в атмосфере Земли, движение ионизованных образований в солнечной короне, вращение планет. Крупнейшим достижением Р. а. явилось определение периода и направления вращения Венеры и Меркурия.

Высокая проникающая способность радиоволн позволила преодолеть плотный облачный слой Венеры, непрозрачный для оптических лучей, и получить первые сведения о её поверхности. Измерения интенсивности отражённого сигнала, которая зависит от величины коэффициента отражения материала поверхности, показали, что поверхность Венеры по электрическим свойствам близка к скальным породам на силикатной основе, которые широко распространены на Земле. В центре диска Венеры наблюдается яркий блик, а края тонут в тени, как у зеркально гладкой сферы. Это явление имеет место на радиоволнах и у др. планет с твёрдой поверхностью (в видимых лучах это явление не наблюдается). Юпитер и Сатурн, имеющие мощную газовую оболочку, не дают заметного отражения. В то же время кольца Сатурна оказались хорошим отражателем и рассеивают радиоволны подобно тому, как облака рассеивают видимый свет.

В Р. а. разработан метод получения изображения поверхности планет, основанный на выделении из всего отражённого планетой эхо-сигнала частей, соответствующих небольшим участкам поверхности планеты. В основе этого метода лежит анализ распределения интенсивностей эхо-сигнала по времени прихода на приёмную аппаратуру и по доплеровским смещениям частоты: время возвращения сигнала и смещение частоты зависят от расстояния до того или иного участка поверхности планеты и от лучевой скорости этого участка относительно антенны радиолокатора и закономерно изменяются от точки к точке. Точки, лежащие на некоторой окружности 1 , плоскость которой перпендикулярна лучу зрения ( рис. 1 ), находятся на одинаковом расстоянии от антенны радиолокатора; эта окружность является линией равных запаздываний эхо-сигнала. Точки, лежащие на окружности 2, плоскость которой параллельна лучу зрения и оси вращения планеты PP', имеют по отношению к антенне радиолокатора одинаковые лучевые скорости; эта окружность является линией равных доплеровских смещений. Рассчитав на основании известного движения планеты запаздывание и доплеровское смещение для точек окружностей 1 и 2, по этим величинам из суммарного эхо-сигнала выделяют сигналы, отражённые участком поверхности вблизи точки В, лежащей на пересечении окружностей, и измеряют их интенсивность. Разделение сигналов, отражённых точками В и B', для которых расстояние и лучевая скорость одинаковы, осуществляется за счёт пространственной избирательности антенны или радиоинтерферометра.

На рис. 2 (А) представлено изображение участка Луны, полученное этим методом (Массачусетсский технологический институт, США). Качество изображения мало уступает фотографическому снимку, сделанному с Земли с помощью оптического телескопа. Отражённый сигнал принимался одновременно двумя антеннами, что позволило измерить по разности фаз принятых сигналов отклонение лунной поверхности в каждой точке от некоторой средней поверхности. Измеренное отклонение высот показано на рис. 2 (В), причём тёмным изображены более низкие места, а светлым — возвышенные. Применение этого метода особенно перспективно для Венеры, поверхность которой недоступна прямому фотографированию. К 1974 получено изображение небольшого участка поверхности Венеры, на котором заметны кратеры.

Если при радиолокации планет и Луны изучаются радиоволны, отражённые их твёрдой поверхностью, то при исследовании Солнца принимается эхо-сигнал, отражённый ионизованным газом солнечной короны. С помощью радиолокации в солнечной короне обнаружены образования, движущиеся со скоростями до 200 км/сек как к периферии, так и к центру Солнца. При радиолокации метеоров радиосигнал отражается протяжённым ионизованным следом, возникающим при входе частиц в земную атмосферу.

Радиолокация метеоров и Луны была начата в 40-х гг. 20 в. Первые эхо-сигналы от солнечной короны были получены в 1959 (США), а от Венеры в 1961 (СССР, США, Великобритания). Основная трудность радиолокационных наблюдений состоит в том, что интенсивность принимаемых сигналов убывает пропорционально расстоянию до исследуемого объекта в четвёртой степени. Это ограничивает возможности радиолокации пределами Солнечной системы.

Лит.: Котельников В. А. [и др.], Успехи планетной радиолокации, «Природа», 1964, № 9; Шапиро И., Радиолокационные наблюдения планет, пер. с англ., «Успехи физических наук», 1969, т. 99, в. 2; Дубинский Б. А., Слыш В. И., Радиоастрономия, М., 1973; Radar astronomy, ed. by J. V. Evans, N. Y. [a. o.], [1968].

Б. А. Нубийский, О. Н. Ржига.

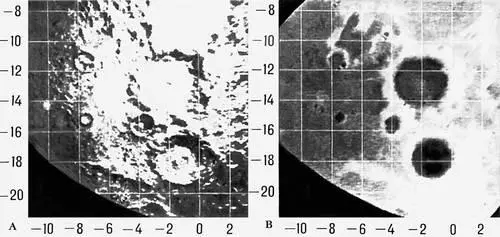

Рис. 2. А — изображение участка Луны с кратерами Птолемей, Альфонс, Арзахель, полученное радиолокационным методом. В — карта высот, полученная в тех же измерениях. Переход от черного к светлому соответствует изменению высоты на 6 км .

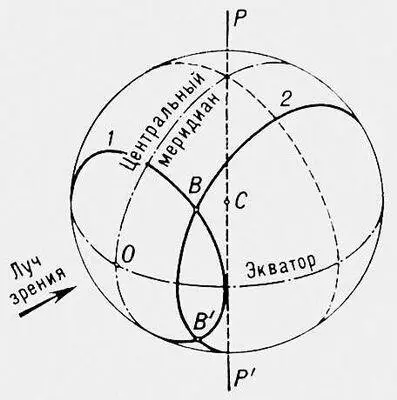

Рис. 1. Линии равных запаздываний ( 1 ) и равных доплеровских смещений ( 2 ) на поверхности планеты; PP' — ось вращения, О — центр диска, С — центр масс, B и B' — выделяемые участки поверхности планеты.

Радиолокацио'нная ста'нция(РЛС), радиолокатор, радар, устройство для наблюдения за различными объектами (целями) методами радиолокации. Основные узлы РЛС — передающее и приёмное устройства, расположенные в одном пункте (т. н. совмещенная РЛС) или в пунктах, удалённых друг от друга на некоторое (обычно значительное) расстояние (двух- и многопозиционные РЛС); в РЛС, применяемых для пассивной радиолокации, передатчик отсутствует. Антенна может быть общей для передатчика и приёмника (у совмещенной РЛС) или могут применяться раздельные антенны (у многопозиционных РЛС). Важная составная часть приёмного устройства РЛС (после собственно приёмника) — световой индикатор на электроннолучевой трубке (ЭЛТ), а в современных (середины 70-х гг.) РЛС наряду с индикатором — ЦВМ, автоматизирующая многие операции по обработке принятых сигналов. Основные характеристики РЛС: точность измерений, разрешающая способность, предельные значения ряда параметров (максимальная и минимальная дальность действия, сектор и время обзора и др.), помехоустойчивость. К основным характеристикам относят также мобильность РЛС, её массу, габариты, мощность электропитания, срок службы, количество обслуживающего персонала и многие др. эксплуатационные параметры.
