Лит.: Бартон Д., Радиолокационные системы, пер. с англ., М., 1967; Леонов А. И., Радиолокация в противоракетной обороне, М., 1967; Радиолокационные станции бокового обзора, под ред. А. П. Реутова, М., 1970; Мищенко Ю. А., Загоризонтная радиолокация, М., 1972.

А. Ф. Богомолов.

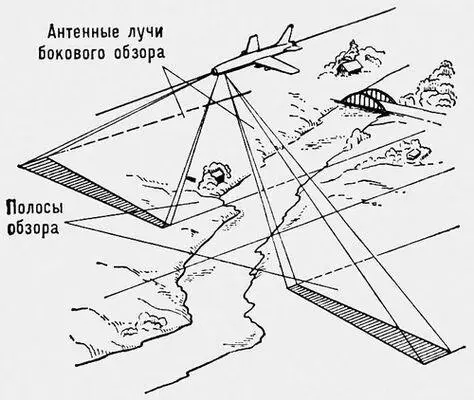

Рис. 4. Схема бокового обзора местности с помощью самолётной РЛС.

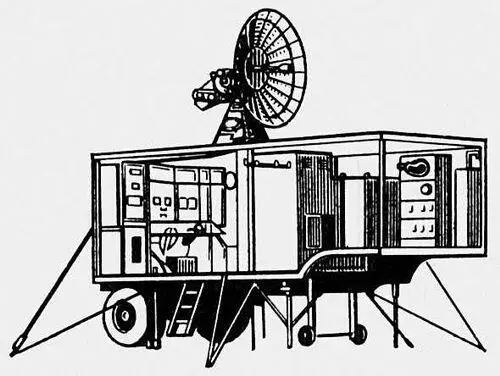

Рис. 1. Радиолокационная станция орудийной наводки.

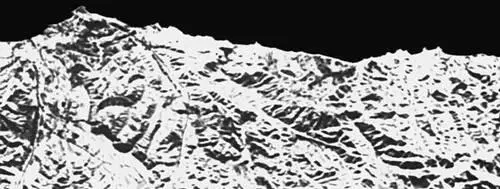

Рис. 5. Радиолокационное изображение горной прибрежной местности.

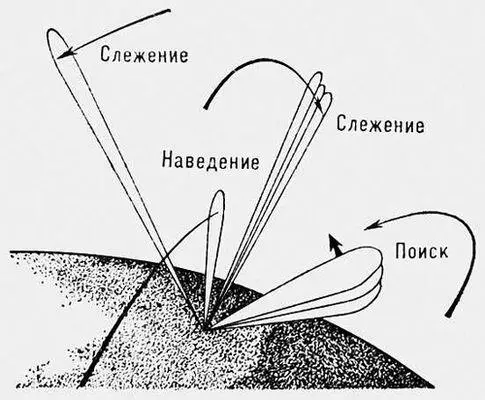

Рис. 5. Схематическое изображение лучей многофункциональной РЛС системы противоракетной обороны.

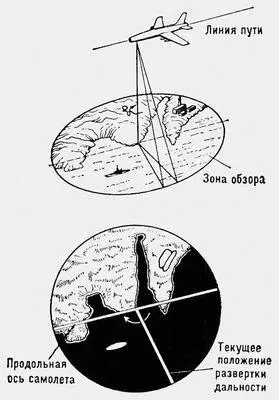

Рис. 2. Схема кругового обзора земной поверхности с помощью самолётной РЛС.

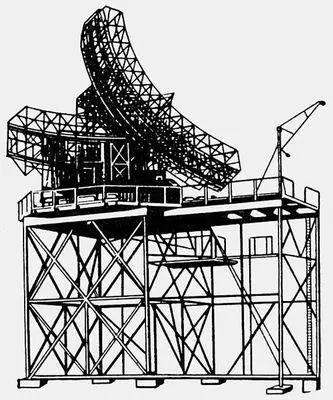

Рис. 3. Наземная РЛС обнаружения и наведения самолётов.

Радиолокацио'нные поме'хи(более точный термин — противорадиолокационные помехи), умышленные помехи, затрудняющие или нарушающие в военных целях нормальную работу радиолокационных (РЛ) средств: радиолокационных станций (РЛС), головок самонаведения управляемых ракет или авиабомб, радиовзрывателей и т.д. Различают активные и пассивные Р. п. Активные помехи создаются специальными приёмо-передающими или передающими радиоустройствами — станциями или передатчиками радиопомех, пассивные — различными искусственными отражателями радиоволн. (К пассивным помехам относят также отражения радиоволн от местных предметов и природных образований, мешающие работе РЛС; эти помехи не имеют непосредственного отношения к умышленному радиопротиводействию). По характеру воздействия активные Р. п. делят на маскирующие и имитирующие (дезориентирующие). Маскирующие помехи создаются хаотическими, шумовыми сигналами, среди которых трудно выделить сигналы, полученные от объектов; имитирующие — сигналами, похожими на сигналы от объектов, но содержащими ложную информацию. Активные маскирующие помехи часто имеют вид радиочастотных колебаний, модулированных шумами, или шумовых колебаний, подобных собственным шумам РЛ приёмника. В зависимости от ширины частотного спектра их подразделяют на прицельные, имеющие ширину спектра, соизмеримую с полосой пропускания РЛ приёмника, и заградительные, «перекрывающие» определённый участок радиочастотного диапазона. Активные помехи могут также иметь вид зондирующих РЛ сигналов, модулированных по амплитуде, частоте, фазе, времени задержки или поляризации (их формируют из зондирующих сигналов, принимаемых на станции помех). Такие помехи называются ответными, они могут быть как имитирующими, так и маскирующими.

Станции радиопомех размещают на защищаемых объектах или вне их. Современные (середины 70-х гг.) самолётные станции помех обладают мощностью ~10—10 3 вт в непрерывном режиме и на порядок выше — в импульсном; максимальное усиление антенны обычно 10—20 дб. Мощности наземных и корабельных станций помех, как правило, выше. В передающей части станций помех применяются широкополосные усилители на лампах бегущей волны и усилители с распределёнными постоянными, генераторы на лампах обратной волны , магнетронах ( магнетронах, настраиваемых напряжением ) и др. электровакуумных приборах, перестраиваемых в широком диапазоне частот. Разрабатывают станции помех с фазированными антенными решётками , в которых используются усилители и генераторы на полупроводниковых приборах и миниатюрных лампах бегущей волны.

Для создания пассивных помех используют дипольные, ленточные, уголковые и диэлектрические линзовые отражатели, антенные решётки , надувные металлизированные баллоны и др. Широко распространённые дипольные отражатели имеют вид полосок из фольги или металлизированной бумаги либо отрезков металлизированного стекловолокна длиной около 0,5 длины волны, излучаемой РЛС. Диполи в большом числе выбрасывают или выстреливают в воздушное пространство упакованными в пачки или без упаковки, при полёте они рассеиваются. Пассивные отражатели, как правило, не имеют своих источников энергии. Однако в 70-х гг. в связи с развитием полупроводниковой электроники и микроминиатюризацией радиоэлектронных элементов подобные отражатели начинают снабжать миниатюрными электронными усилителями и генераторами и т. о. они превращаются в активные средства радиопротиводействия — миниатюрные передатчики помех.

На индикаторах РЛС (на отдельных участках экрана электроннолучевой трубки или по всему экрану) помехи создают шумовой фон или ложные отметки объектов, что в значительной степени осложняет обнаружение объектов, целераспределение и сопровождение их. Воздействуя на устройства автоматического обнаружения и сопровождения объектов по азимуту и углу места, скорости и дальности, помехи могут вызывать перегрузку устройств автоматической обработки данных, срыв автоматического сопровождения объектов, вносить большие ошибки в определение местоположения и параметров движения объектов.

Лит. см. при статьях Радиоэлектронная борьба , Радиоэлектронное противодействие.

Б. Д. Сергиевский.

Радиолокацио'нный мая'к,приёмо-передающая радиоустановка навигационного назначения, работающая совместно с радиолокационной станцией (РЛС), установленной на движущемся объекте (например, на самолёте, судне). Р. м. включается под действием сигналов бортовой РЛС и излучает кодированные сигналы, по которым РЛС определяет направление на маяк и расстояние до него. Применяется в радионавигации для определения положения объектов относительно известного местоположения Р. м. и для обеспечения точного выхода их в пункт расположения Р. м.

Радиолока'ция(от радио... и лат. locatio — размещение, расположение), область науки и техники, предметом которой является наблюдение радиотехническими методами (радиолокационное наблюдение) различных объектов (целей) — их обнаружение, распознавание, измерение их координат (определение местоположения) и производных координат и определение др. характеристик. Под Р. понимают также сам процесс радиолокационного наблюдения (локации) объектов. При наличии нескольких объектов Р. должна обеспечивать требуемое их разрешение (раздельное наблюдение). Задачи Р. решаются при помощи отдельных радиолокационных станций (РЛС) и сложных радиолокационных систем. С Р. тесно связана радионавигация ; часто их методы и аппаратура практически не различаются. Р. — одно из важнейших направлений современной радиоэлектроники.
