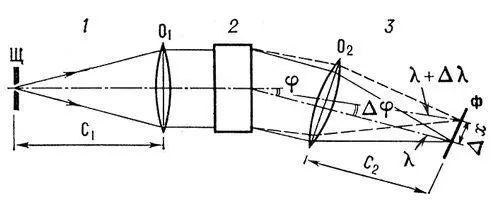

Рис. 3. Принципиальная оптическая схема спектрального прибора с пространственным разделением длин волн с помощью угловой дисперсии: 1 — коллиматор с входной щелью Щ и объективом O 1, фокусное расстояние которого C 1; 2 — диспергирующий элемент, обладающий угловой дисперсией Dj/Dl; 3 — фокусирующая система (камера) с объективом O 2, создающим в фокальной плоскости Ф изображения входной щели в излучении разных длин волн с линейной дисперсией D x /Dl. Если в плоскости Ф установлена одна выходная щель, то прибор называется монохроматором, если несколько — полихроматором, если фоточувствительный слой (или глаз) — спектрографом (или спектроскопом).

Рис. 4. Блок-схема однолучевого одноканального спектрального прибора: И — источник излучения; М — оптический модулятор (обтюратор); О — исследуемый образец; Ф — сканирующий фильтр (монохроматор); П — фотоэлектрический приёмник излучения; У — усилитель и преобразователь сигналов приёмника; Р — аналоговый или цифровой регистратор.

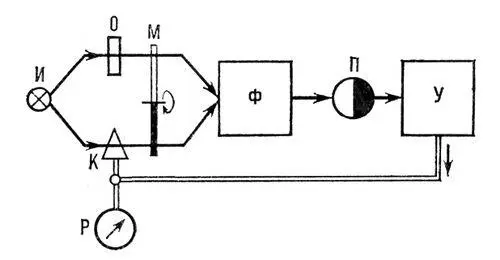

Рис. 5. Схема «оптического нуля» двухлучевого одноканального спектрофотометра: К — оптический клин; остальные обозначения аналогичны приведённым на рис. 4.

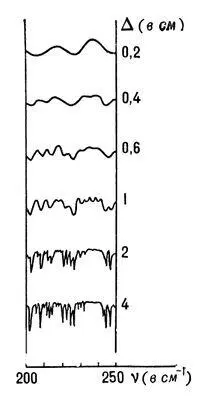

Рис. 9. ИК-спектры поглощения паров воды на участке 200—250 см , полученные с помощью фурье-спектрометра при различных оптических разностях хода D в интерферометре. Чем больше D (т. е. чем больше затрачено времени на сканирование по D), тем больше деталей можно выявить в исследуемом участке спектра. При D= 4 см спектральное разрешение dl=2/D=0,5 см -1.

Рис. 8. Гиперболический растр Жерара. Тёмные полосы — зеркальные и растр попеременно работает то в проходящем, то в отражённом свете.

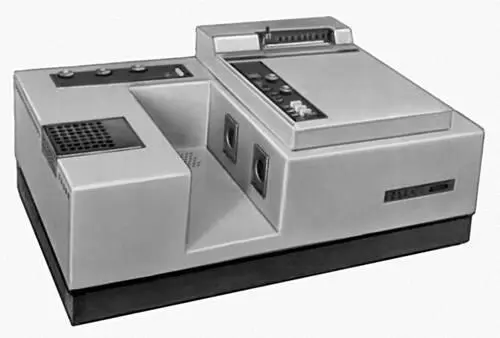

Рис. 6. Инфракрасный двухлучевой спектрофотометр ИКС-29 среднего класса, автоматически регистрирующий спектры пропускания T(n) (или отражения при введении в прибор специальных приставок). Рабочий диапазон 4000—400 см -1(2,5 — 25 мкм ), погрешности измерений DТ = ± 1%, Dn » ± 1 см -1при R » 1000 (в середине рабочего диапазона). Источник излучения — силитовый стержень (глобар), нагреваемый до 1400°С, располагается в отсеке 1; 2 — кюветное отделение двухлучевого фотометра с двумя держателями образцов; 3 — отсек монохроматора, работающего на двух сменных репликах, и приёмника — болометра БМК-З. Сверху (4) размещен самописец и система управления прибором.

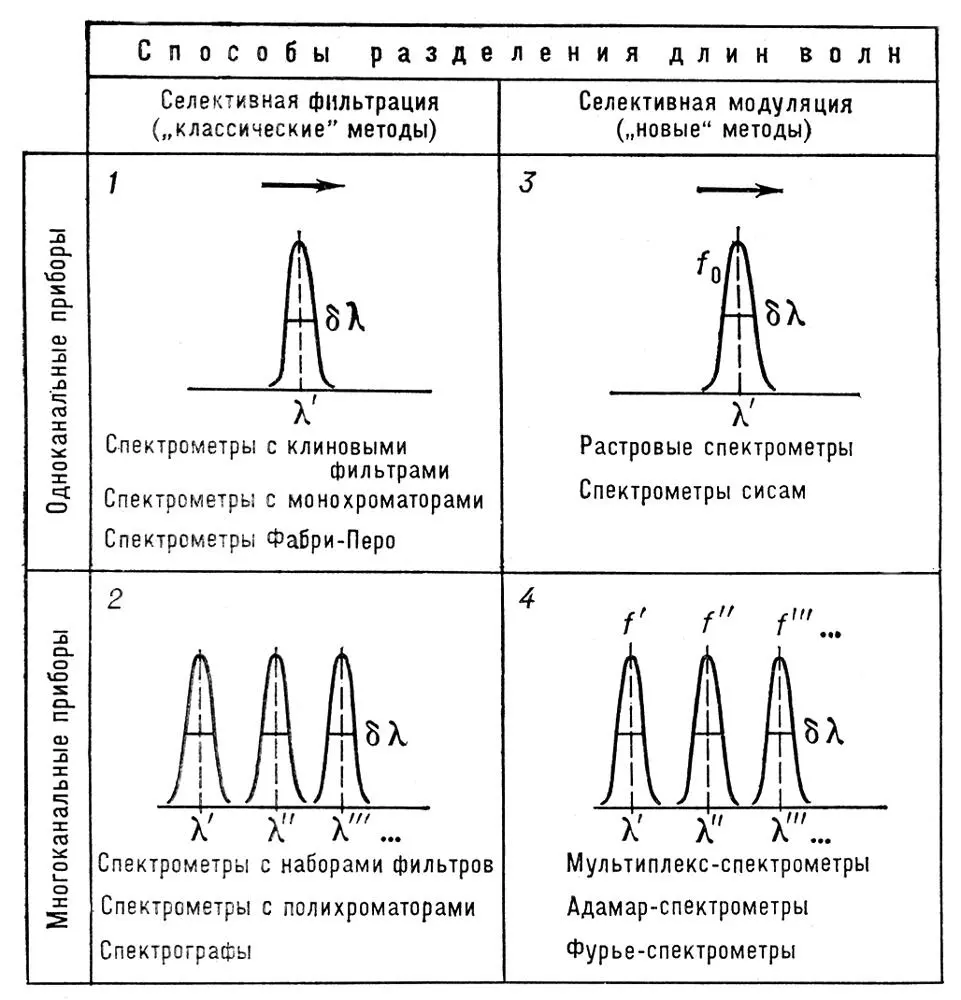

Рис. 2. Классификация методов спектрометрии по способам разделения длин волн. Контуры шириной dl символически изображают аппаратные функции (АФ). В «классических» методах (1 и 2) эти контуры описывают способность прибора пространственно разделять длины волн. В «новых» методах (3 и 4) АФ описывают способность прибора электрически разделять длины волн, кодированные различным образом в оптической части. В одноканальных методах (1 и 3) применяется сканирование (символ ®), в многоканальных (2 и 4 ) сканирование отсутствует, и измерение интенсивностей излучения ряда длин волн l', l'', l''',... производится одновременно. Внутри каждой группы указаны краткие названия основных типов спектральных приборов, относящихся к данной группе.

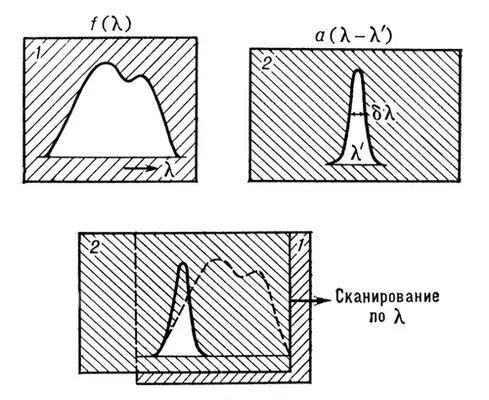

Рис. 1. Результат измерений F (l) исследуемого спектра f (l) прибором с аппаратной функцией а (l—l') описывается интегралом, называемым свёрткой функции f с функцией а . Процесс свёртки можно имитировать изменением площади отверстия при относительном перемещении (сканировании) экранов 1 и 2. Чем меньше ширина dl функции а (l—l'), тем точнее прибор передаёт истинный контур f (l). Тождество F (l)º f (l) достигается лишь при бесконечно узкой аппаратной функции (dl®0).

Спектра'льные при'змы,дисперсионные призмы, один из классов призм оптических; служат для пространственного разделения (разложения в спектр) излучений оптического диапазона, различающихся длинами волн. Принцип действия С. п., основанный на явлении дисперсии света, и материалы для С. п. описаны в ст. Дисперсионные призмы. Наиболее употребительны следующие С. п. ( рис. ):

1) Простая трёхгранная призма с преломляющим углом a = 60°.

2) Призма Корню, представляющая собой соединение на оптическом контакте двух прямоугольных призм, вырезанных из лево- и правовращающего кварца (см. Оптическая активность, Оптически-активные вещества ) так, что кристаллографические оси параллельны основаниям призм. В призме Корню компенсируются двойное лучепреломление и вращение плоскости поляризации, что улучшает качество спектра. В автоколлимационных приборах (см. Автоколлимация ) того же эффекта достигают, применяя одну половину призмы Корню, задняя поверхность которой покрыта отражающим слоем.

3) Призма Аббе, в которой разложение в спектр сопровождается отклонением пучка лучей на 90°.

4) Призма Розерфорда из трёх склеенных призм, увеличивающая угловую дисперсию за счёт большого преломляющего угла (100°) при сравнительно малых потерях на отражение.

5) Призма прямого зрения (Амичи), состоящая из трёх или более склеенных призм. Один из средних лучей спектра проходит призму Амичи без отклонения; лучи с большей или меньшей длиной волны отклоняются в стороны от этого среднего луча. Оптическая ось в приборах с призмой Амичи не имеет излома, типичного для большинства спектральных приборов .

К С. п. относится и призма Фери, при использовании которой наряду с разложением в спектр пучка лучей происходит его фокусировка. Это достигается благодаря тому, что рабочие грани призмы искривлены и одна из них является зеркалом, т. к. на неё нанесено металлическое покрытие. При радиусе кривизны выходной поверхности R спектр располагается на окружности радиуса R/2.
