Литые металлические стереотипы являются наиболее распространёнными, отличаются простотой и быстротой изготовления, однако по сравнению с др. видами стереотипов они хуже воспроизводят изображение. Особенно сильные искажения присущи литым стереотипам, имеющим дополнительное гальванопокрытие. С литых стереотипов печатают газеты, книги, малоиллюстрированные журналы, отрывные календари и т.п. Гальванопластические стереотипы значительно дороже, т.к. более трудоёмки, однако они выдерживают большие тиражи (около 300 тыс. оттисков) и очень точно передают все детали изображения оригинальной формы. Поэтому их применяют для многотиражных иллюстрированных изданий, в т. ч. и многоцветных (энциклопедии, репродукции с картин масляной живописи, многоцветные вклейки в книги и журналы и т.п.). Пластмассовые стереотипы выдерживают большие (около 200 тыс.) тиражи и используются для печати разнообразных текстовых и однокрасочных иллюстрационных изданий. Резиновые стереотипы дают наименьшую точность воспроизведения, но обладают большой износоустойчивостью, поэтому применяются для печати многотиражных упаковок, обёрток, бланков и т.п. Могут быть использованы для массовых неиллюстрированных книжных изданий.

Лит.: Шапошников С. И., Стереотипия, М., 1966; Валерштейн И. Я., Давыдов И. А.. Трофимова О. П., Полимерные стереотипы, М., 1972.

Н. Н. Полянский.

Стереоти'пный,1) отпечатанный со стереотипа. 2) В переносном смысле — повторяющийся без изменений; воспроизводящий общеизвестное; шаблонный, трафаретный (например, С. фраза).

Стереотруба',бинокулярный перископический оптический прибор. Состоит из двух зрительных труб с окулярами, держателя, лимба и треноги (рис.); обладает 10—20-кратным увеличением. Переменный стереобазис (расстояние между объективами максимально до 75 см ) обеспечивает получение стереоскопического изображения. Предназначен для наблюдения из-за укрытия за противником, за разрывами снарядов при стрельбе, для изучения местности и т.п. Вертикальные и горизонтальные углы измеряются при помощи угломерной сетки, размещенной в правом окуляре. В некоторых С. имеется подвижная обойма на окулярах зрительных труб, позволяющая вести наблюдение как в противогазе, так и без него. Применяется подсветка лимба и угломерной сетки, 20-кратное увеличение достигается с помощью насадочной линзы.

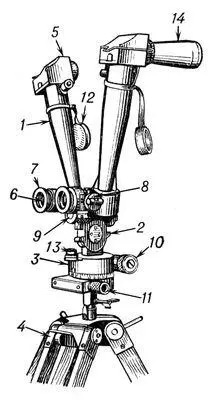

Стереотруба: 1 — зрительная труба; 2 — держатель; 3 — лимб; 4 — тренога; 5 — головки зрительных труб; 6 — окуляры; 7 — резиновые накладки; 8 — механизм уровня для вертикальной наводки; 9 — шкала расстояний между окулярами; 10 — барабан верхнего (отсчетного) червяка; 11 — маховик нижнего (установочного) червяка; 12 — кожаные покрышки; 13 — круглый уровень; 14 — оптическая насадка.

Стереофони'ческая звукоза'пись,вид звукозаписи, при котором фонограмма содержит информацию о пространственном расположении источников звука во время записи. Под С. з. понимают и соответствующий процесс записи звука, и записанную таким способом информацию. При воспроизведении С. з. слушатель воспринимает звук более естественно — как бы исходящим от многих отдельных источников, расположенных так же, как и во время записи; у слушателя создаётся впечатление «объёмности» и «прозрачности» звучания. Такой эффект достигается благодаря раздельной (по нескольким каналам) записи электрических сигналов, получаемых от разных микрофонов, и их раздельному (по соответствующему числу каналов) воспроизведению громкоговорителями (рис.). Расположение громкоговорителей должно быть подобно расположению микрофонов (должны совпадать «правая» и «левая» стороны), в отдельных каналах воспроизведения необходимы равенство коэффициентов усиления и определённое соотношение фаз сигналов (проверка правильности воспроизведения осуществляется с помощью специальных записей, например, содержащихся на испытательной грампластинке). Эффектное впечатление создаётся при прослушивании 2-канальной С. з. через специальный головной телефон с раздельным подключением его правого и левого капсюлей к соответствующим каналам.

Качество стереофонической звукопередачи тем выше, чем больше используется каналов записи и воспроизведения; число каналов, однако, ограничивают, чтобы избежать чрезмерной сложности и высокой стоимости аппаратуры. Больше всего каналов (пять) применяют при записи звука в панорамном кино и широкоформатном кино, в стереофонической аппаратуре бытового назначения (в магнитофонах, электрофонах ) их обычно два, но и при этом качество звучания намного выше, чем при одноканальной, монофонической, звукопередаче. С начала 70-х гг. 20 в. в бытовой аппаратуре применяют также 4-канальную — квадрафоническую звукозапись. При воспроизведении такой записи два громкоговорителя размещают перед слушателем и два — позади него.

В стереофонических магнитофонах и кинофильмах С. з. осуществляется методом записи сигналов «правого» и «левого» каналов на отдельных дорожках фонограммы, на стереофонических грампластинках — на двух стенках одной (общей) канавки. При квадрафонической записи на грампластинках четыре сигнала сначала преобразуют в два комбинированных, а затем записывают последние на стенках канавки. При любом способе С. з. к ней предъявляют требование совместимости с монофонической звукозаписью, что означает возможность воспроизведения записи на монофоническом воспроизводящем устройстве, без стереоэффекта.

Лит.: Высоцкий М. З., Системы кино и стереозвук, М., 1972; Фурдуев В. В., Стереофония и многоканальные звуковые системы, М., 1973; Аполлонова Л. П., Шумова Н. Д., Грамзапись и ее воспроизведение, М., 1973: Хоег В., Вагнер К., Техника стереофонии, пер. с нем., М., 1974.

В. Г. Корольков.

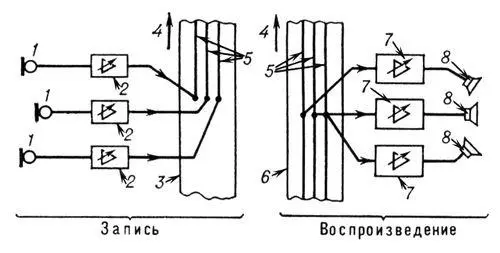

Схема 3-канальной стереофонической записи и воспроизведения звука: 1 — микрофон; 2 — канал записи; 3 — носитель записи; 4 — направление движения носителя; 5 — дорожки записи; 6 — фонограмма; 7 — канал воспроизведения; 8 — громкоговоритель.

Стереофони'ческое радиовеща'ние,передача по радио звуковых (главным образом музыкальных) программ, при которой радиослушатель может не только различать высоту, тембр и силу звука, но и получать представление о пространственном расположении источников звука; при такой передаче звучанию придаётся естественность (см. Бинауральный эффект, Стереофоническая звукозапись ) . Обычно С. р. ведётся в радиовещательном УКВ диапазоне, в котором удаётся обеспечить достаточно высокую верность воспроизведения и низкий уровень помех. При двухканальной передаче программ С. р. (имеющей наибольшее распространение) колебания с несущей частотой модулируются в передатчике по частоте комплексным стереофоническим сигналом (КСС). Такой сигнал образуется посредством модуляции колебаний со вспомогательной (поднесущей) частотой двумя сигналами, спектры которых лежат в области звуковых частот, — «правым» (А) и «левым» (В), получаемыми от двух групп пространственно разнесённых и электрически разделённых микрофонов, соответствующим образом ориентированных относительно источников звука. Различные системы С. р. характеризуются разными методами ооразования КСС. В СССР используется «система с полярной модуляцией», в которой для образования КСС положительные полуволны колебаний с поднесущей частотой 31,25 кгц модулируются по амплитуде сигналом А, отрицательные — сигналом В. После модуляции сама поднесущая подавляется на 14 дб. В ряде стран используется «система с пилот-тоном»; в ней применена амплитудная модуляция колебаний с поднесущей частотой 38 кгц разностным сигналом А — В. КСС образуется посредством сложения модулированных колебаний с поднесущей частотой, суммарного сигнала А+В и пилот-тона с частотой 19 кгц, нужного для восстановления поднесущей в приёмнике. Известны и др. системы С. р., например с частотной модуляцией колебаний с поднесущей частотой.
