Сте'рженьв сопротивлении материалов, конструктивный элемент, один из размеров которого (длина) намного превосходит два другие. Прямолинейные или криволинейные С., соединённые между собой, образуют стержневые системы. Иногда подобный элемент называют брусом.

Сте'рженьв теории колебании, упругое твёрдое тело, длина которого значительно превышает его поперечные размеры. При возбуждении С., например ударом, в нём возникают т. н. свободные колебания. Колебательные смещения частиц С. могут быть направлены как вдоль его оси — продольные колебания, так и перпендикулярно оси — крутильные и изгибные колебания. При крутильных колебаниях любое сечение С. закручивается по отношению к близлежащему, при изгибных — точки оси С. смещаются в поперечном направлении, а волокна, параллельные оси и расположенные по разные стороны от неё, испытывают деформации растяжения и сжатия. Любое колебание С. можно представить как сумму простейших синусоидальных его собственных колебаний того или иного вида, частоты которых f зависят от длины С. /, плотности материала р, формы и площади S его сечения, от упругого сопротивления его по отношению к данному типу деформаций, а также от условий закрепления его концов. Например, для продольных колебаний свободного С. , где Е — модуль Юнга, n — целое число, соответствующее номеру гармонической составляющей. Для крутильных колебаний круглого свободного стержня , где G — модуль сдвига. В случае изгибных колебаний собственные частоты не образуют гармонического ряда, т.к. скорость распространения изгибных волн зависит от частоты; для закрепленного на концах стержня , где I - момент инерции сечения относительно нейтральной оси С., а коэффициент а п принимают соответственно значения a 1= 4,73; a 2= 7,85.... Форма свободных колебаний С. зависит от того, какие из его собственных колебаний войдут в спектр, что в свою очередь определяется способом возбуждения.

Вынужденные колебания С. под действием синусоидальной вынуждающей силы совершаются с частотой силы f , при совпадении которой с одной из собственных частот С. наблюдается явление резонанса.

Практическое значение колебаний С. разнообразно. Всякую балку в строительной конструкции можно рассматривать как С., от собственных частот которого зависит прочность сооружения. Опасные колебания по длине, возникающие в кораблях из-за неуравновешенности двигателей, рассчитываются как колебания стержней. С. применяются в некоторых музыкальных инструментах, например ксилофонах и др.; изогнутым С. с двумя свободными концами является камертон.

Лит.: Морз Ф., Колебания и звук, пер. с англ., М. — Л., 1949; Стрэтт Д ж. В. (Рэлей), Теория звука, пер. с англ., т. 1, 2 изд., М., 1955.

Стержнева'я ла'мпа,сверхминиатюрная приёмно-усилительная лампа с катодом прямого подогрева, в которой электроды, управляющие электронным потоком (сетки), выполнены в виде стержней (обычно круглого или прямоугольного сечения). Конструкция С. л. разработана в 50-х гг. 20 в. В. Н. Авдеевым. Стержневые электроды (рис.) формируют электростатические линзы, фокусирующие электронный поток и улучшающие токораспределение в лампе, что позволяет работать при сравнительно небольших напряжениях на аноде и экранирующей сетке (6—60 в; у наиболее мощных С. л. до 120 в), получая такие же параметры и характеристики, как у электронных ламп с навитыми сетками и прямым подогревом, но при более экономичном потреблении энергии. С. л. предназначены для использования в малошумящих усилителях высокой (до 200 Мгц ) и промежуточной частот, в смесителях, гетеродинах и выходных усилителях мощности радиостанций с электропитанием от батарей и аккумуляторов. С развитием полупроводниковой электроники С. л. во многих областях применения вытеснены транзисторами,

Н. В. Пароль.

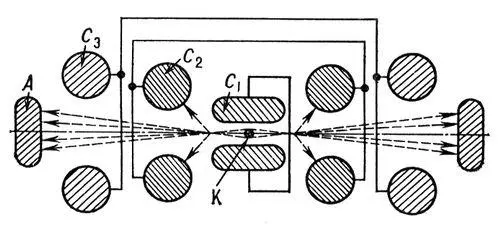

Схема расположения электродов в стрежневой лампе — пентоде: А — анод; К — катод; С 1— управляющая; С 2— экранирующая и С 3— защитная (антидинатронная) сетки. Пунктиром показаны траектории электронов.

Стержнева'я систе'мав строительной механике, несущая конструкция, состоящая из прямолинейных или криволинейных стержней, соединённых между собой в узлах. В инженерных сооружениях применяются, как правило, геометрически неизменяемые С. с. Характерные примеры С. с. — рама и ферма. По геометрической схеме С. с. разделяют на плоские и пространственные (см. Плоская система, Пространственная система ) . По типу соединений стержней различают С. с. с жёсткими и шарнирными узлами, а также смешанного типа. Жёсткие узлы препятствуют взаимному повороту концевых сечений стержней, шарнирные — допускают такой поворот. Для рам характерны жёсткие узлы, для ферм — шарнирные.

При расчёте статически определимых С. с. для определения опорных реакций, внутренних усилий и деформаций достаточно использования уравнений статики. Статически неопределимые системы рассчитываются как точными методами строительной механики (методы сил, перемещений, смешанный), так и приближёнными. Создание эффективных и экономичных С. с. связано с совершенствованием методов их расчёта на устойчивость (особенно систем, состоящих из тонкостенных стержней ) , а также методов, позволяющих учитывать работу материала за пределами упругости; последние требуют применения сложного математического аппарата и использования ЭВМ.

Лит.: Расчет сооружений с применением вычислительных машин, М., 1964; Киселев В. А., Строительная механика, 2 изд., М., 1967; Тимошенко С. П., Устойчивость стержней, пластин и оболочек, М., 1971.

Г. Ш. Подольский.

Стержнево'е обору'дование,устройства для механизированного изготовления литейных стержней путём заполнения стержневого ящика стержневой смесью и её уплотнения. По способу уплотнения смеси в ящике С. о. делится на мундштучное, прессовое, встряхивающее, пескодувное, центробежное и пескомётное. Мундштучное С. о. применяют при изготовлении стержней однородного сечения. Выходящий из мундштука стержень разрезают на куски требуемой длины. Этот способ применяют в серийном и массовом производстве. На прессовом С. о. смесь в ящике уплотняют механизмом с пневмо- или гидроприводом. Этот способ уплотнения применяют для приготовления мелких или средних стержней в открытых и разъёмных ящиках при индивидуальном и серийном производстве. Встряхивающее С. о. уплотняет смесь. при встряхивании ящика на столе вручную или пневмоцилиндром. Поворот ящика после уплотнения смеси и извлечение стержня из ящика осуществляют также вручную или пневмомеханизмом. На встряхивающем С. о. изготовляют средние и крупные стержни в открытых ящиках в серийном и массовом производстве. Пескодувное С. о. (см. Пескодувная машина, Пескострельная машина ) использует кинетическую энергию песчано-воздушной струи для заполнения ящика смесью и уплотнения её. Пескодувное С. о. позволяет получать стержни любой формы и резко ускорять формирование стержней. В центробежном С. о. формообразование стержня, уплотнение смеси и последующее её отвердение протекают в нагретом до 220—250 °С ящике под действием центробежных сил, возникающих при его вращении. Центробежное С. о. используют для изготовления простых по конфигурации оболочковых стержней в условиях серийного и массового производства. Пескомётное С. о. (см. Пескомёт ) используют для изготовления средних и крупных стержней в серийном и массовом производстве. Наиболее распространено в промышленности пескодувное С. о., позволяющее максимально механизировать и автоматизировать изготовление стержней в серийном и массовом производстве.
