В С. р. с однократным преобразованием частоты ( рис. ) принимаемый сигнал с частотой f cпосле входной цепи и усилителя радиочастоты (нередко этот усилитель отсутствует) поступает на смеситель преобразователя частоты, на который подаются также колебания от гетеродина с частотой f r. Полученный в результате преобразования сигнал с так называемой промежуточной частотой f п , равной разности частот f c и f г, усиливается усилителем промежуточной частоты (УПЧ) и детектируется. Применяются также С. р. с многократным преобразованием частоты.

Важным достоинством С. р. является то, что в них не требуется перестраивать УПЧ, поскольку при любой частоте принимаемого сигнала можно установить такую частоту гетеродина, чтобы f пбыла неизменной. Поэтому С. р. прост в настройке; в нём достаточно настроить контуры входной цепи, усилителя радиочастоты и гетеродина (эта настройка обычно производится одной регулировочной ручкой, см. Сопряжение контуров ) . Так как УПЧ не перестраивается, в нём несложно применить многоконтурные электрические фильтры (и тем самым обеспечить высокую селективность по соседнему каналу связи), а также получить необходимое усиление сигнала и осуществить автоматическую подстройку частотыи автоматическую регулировку усиления.

Недостатком С. р. является возникновение побочных каналов приёма при преобразовании частоты. К ним относится, в частности, зеркальный (симметричный) канал, отстоящий по частоте от канала принимаемого радиосигнала на 2 f пи расположенный симметрично ему относительно f r . По побочным каналам могут проходить помехи радиоприёму, вызывающие интерференционные искажения сигнала (проявляющиеся при слуховом приёме в виде свистов). Средства борьбы с вредными проявлениями побочных каналов: повышение селективности ВЧ тракта С. р., выбор промежуточной частоты вне диапазона принимаемых частот и др.

Лит.: Радиоприемные устройства, под ред. В. И. Сифорова, М., 1974; Чистяков Н. И., Сидоров В. М., Радиоприемные устройства, М., 1974.

В. М. Сидоров.

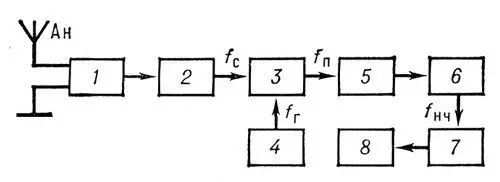

Структурная схема супергетеродинного радиоприёмника с однократным преобразованием частоты: 1 — входная цепь; 2 — усилитель радиочастоты; 3 — смеситель; 4 — гетеродин; 5 — усилитель промежуточной частоты; 6 — детектор; 7 — усилитель низкой (звуковой) частоты; 8 — оконечное устройство (например, громкоговоритель); f c, f r, f п, f нч— частоты, соответственно, сигнала, гетеродина, промежуточная и звуковая; Ан —антенна.

Супериконоско'п(от супер... и иконоскоп ) , передающая телевизионная трубка с накоплением заряда и переносом изображения с фотокатода на диэлектрическую мишень. Изобретён в 1933 советскими учёными П. В. Тимофеевым и П. В. Шмаковым.

Первоначально С. был известен под названием «иконоскоп с переносом изображения», позже — «трубка Шмакова — Тимофеева», «имеджиконоскоп», «суперэмитрон», «эрископ». В С., в отличие от предшествовавшего ему иконоскопа, светочувствительная мозаика заменена более чувствительным (на порядок ) сплошным фотокатодом и сплошной мишенью, разделёнными в пространстве. Накопление заряда и образование потенциального рельефа на мишени С. происходит за счёт вторичной электронной эмиссии с неё при бомбардировке фотоэлектронами в процессе переноса «электронного изображения»; при этом имеет место выигрыш в чувствительности. С. обеспечивают хорошее качество передачи изображения при освещённости объектов 400—1000 лк. Один из основных недостатков С. — появление на центр, части изображения «паразитного» сигнала в виде тёмного пятна неправильной формы (так называемого чёрного пятна); для его устранения (ослабления) используют специальные компенсирующие (корректирующие) сигналы. Ввиду того что в большинстве важных применений чувствительность С. недостаточна, он к началу 70-х гг. 20 века вытеснен другими передающими телевизионными трубками, например суперортиконом.

Лит. см. при ст. Передающая телевизионная трубка.

Н. Д. Галинский.

Суперинва'р,сплав на основе железа, содержащий 32% Ni и 4% Со. Характеризуется особо низким коэффициентом теплового расширения. См. Инвар.

Суперкала'ндр(от супер... и каландр ) , машина для отделки бумаги, то есть повышения гладкости её поверхности, придания лоска, уплотнения, тиснения и т. д.; состоит из 6—12 валов (металлических и бумажных), между которыми пропускается бумажное полотно ( рис. ). Металлические валы С. изготовляются из чугуна, поверхность их шлифуют. Для получения бумажных валов круги бумаги запрессовывают на стальном сердечнике под давлением до 45 Мн/м 2(450 кгс/см 2) , затем вал обтачивают и шлифуют. Твёрдость бумажных валов для каландрирования бумаги для печати 36—40 единиц по методу Шора; линейное давление при отделке в пределах 100— 350 кгс/см. Скорость движения бумажного полотна в С. достигает 900 м/мин. Для предотвращения обрыва бумаги в С. используются обводные бумаговедущие валы, что снижает напряжения бумаги в зоне каландрирования. С. применяются главным образом для отделки печатных и писчих видов бумаги.

Лит.: Эйдлин И. Я., Бумагоделательные и отделочные машины, 3 изд., М., 1970.

Г. А. Иванов.

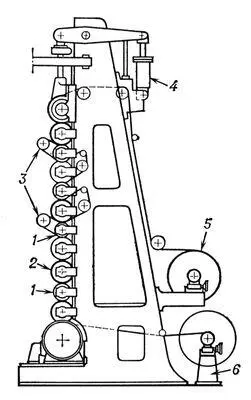

Суперкаландр: 1 — металлический вал; 2 — бумажный вал; 3 — бумаговедущий вал; 4 — механизм прижима и подъёма валов; 5 — накат; 6 — раскат.

Супермалло'й,сплав на основе никеля, содержащий 16% Fe и 5% Мо. Относится к магнитно-мягким материалам. См. Пермаллой.

Суперма'ркет(англ. supermarket), крупный магазин самообслуживания по торговле товарами повседневного спроса (преимущественно продовольственными); одна из современных форм концентрации капиталистической торговли. С. впервые возникли в США (1930), где получили распространение после 2-й мировой войны 1939—45. В 60-е гг. более 10% всех продовольственных магазинов США были построены по принципу С.; их доля в общей торговле продовольствием составляла 70%. 60-е — середина 70-х гг. отмечены интенсивным процессом развития С. в странах Западной Европы. С. — магазины с большими торговыми залами и разнообразным ассортиментом товаров, расположенные либо в центре жилых кварталов, либо в пригородных зонах, вблизи автострад. Основываются главным образом в системе крупных торговых компаний — торговых центров и других объединений розничной торговли. Осуществляют массовый сбыт товаров.
