Степень согласования при помощи Т. характеризуется величиной коэффициента стоячей волны (КСВ). Как правило, согласование считают удовлетворительным, если КСВ ~1,2—1,3 (при проведении точных измерений 1,05—1,1). Существуют Т. с фиксированными параметрами и настраиваемые. Настройка Т. обычно производится по максимуму мощности, поступающей в нагрузку (точную настройку осуществляют с применением измерительной линии или панорамного измерителя КСВ). Различают Т. узкополосные (у которых при перестройке КСВ остаётся ниже заданного уровня в полосе частот шириной не свыше 1% от средней частоты) и широкополосные (5—10% и более).

Т. СВЧ для преобразования типов волн выполняют в виде согласованных (КСВ £ 1,2) переходов — коаксиально-волноводных, полосково-волноводных, волноводно-волноводных. Основной элементы таких Т. — возбудители волн определённых типов (металлические штыри, щели, решётки различной конфигурации) и устройства для подавления волн нежелательных типов (плавные протяжённые переходы, поглотители, фильтры и т.п.).

Лит.: Лебедев И. В., Техника и приборы СВЧ, 2 изд., т. 1, М., 1970; Валитов Р. А., Сретенский В. Н., Радиотехнические измерения, М., 1970.

В. Н. Сретенский.

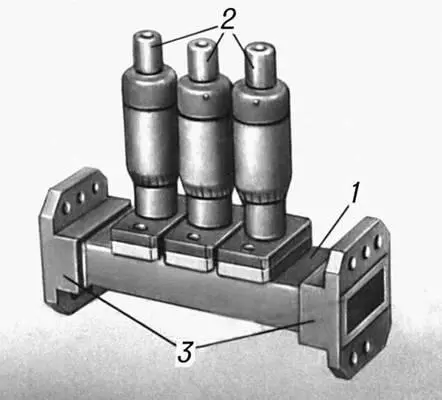

Рис. 2. Внешний вид трёхштыревого волноводного трансформатора: 1 — волновод; 2 — головки микрометрических винтов для регулирования глубины погружения штырей в волновод; 3 — соединительные фланцы.

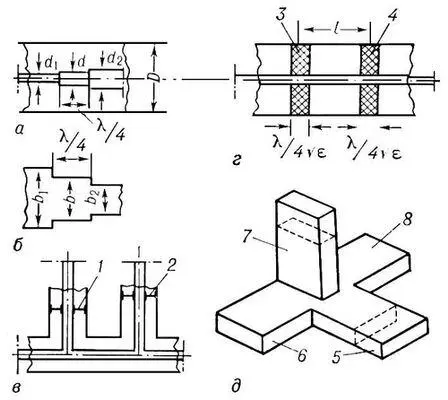

Рис. 1. Трансформаторы СВЧ: четвертьволновые с фиксированным сопротивлением — коаксиальный (а) и волноводный (б); перестраиваемые — коаксиальный двухшлейфовый (в), коаксиальный с диэлектрическими втулками (г); волноводный на основе двойного тройника (д); 1, 2 — перемещаемые поршни; 3, 4 — перемещаемые диэлектрические втулки; 5 — Н-плечо; 6 — вход трансформатора; 7 — Е-плечо; 8 — вход трансформатора; D — диаметр наружного проводника коаксиальной линии; d 1, d 2и d — диаметры внутреннего проводника коаксиальной линии соответственно со стороны генератора, нагрузки и на трансформаторном участке; b 1, b 2и b — размеры меньшей стороны поперечного сечения прямоугольного волновода соответсвенно со стороны генератора, нагрузки и на трансформаторном участке; l — расстояние между центрами диэлектрических втулок; l — рабочая длина волны в линии; e — диэлектрическая проницаемость; пунктирными прямоугольниками отмечено положение перемещаемых поршней в Е- и Н- плечах тройника.

Трансформа'тор силово'й, электрический трансформатор, служащий для преобразования энергии переменного тока в электрических сетях энергетических систем, в радиотехнических устройствах, системах автоматики и др. и работающий при постоянном действующем значении напряжения. Частота тока Т. с. в большинстве стран, включая СССР, равна 50 гц , в США и некоторых других странах — 60 гц . Т. с. представляет собой наиболее распространённый класс трансформаторов. Построены (к 1975) Т. с. мощностью до 1300 Мва и напряжением до 750 кв . Подробнее см. в ст. Трансформатор электрический .

Трансформа'тор то'ка, измерительный трансформатор электрический , предназначенный для измерения и контроля больших токов с использованием стандартных измерительных приборов и устройств автоматического управления и контроля. Одновременно Т. т. служат для изоляции аппаратуры от потенциала сети, в которой производится измерение (контроль). Т. т. подразделяются на трансформаторы переменного тока (обычно их называют просто Т. т.) и трансформаторы постоянного тока.

Первичная обмотка (ПО) трансформатора переменного тока (см. рис. 2 , а, б) состоит из одного или нескольких (w 1) витков провода относительно большого сечения и включается последовательно в цепь измеряемого (контролируемого) тока. Вторичная обмотка (ВО) состоит из большого числа (w 2) витков провода сравнительно малого сечения; к ней подключают приборы и устройства с пренебрежимо малым внутренним сопротивлением (амперметры, счётчики, реле и т.п.). Отличительной особенность Т. т. — независимость тока I 1в ПО от режима работы ВО (практически ВО короткозамкнута). Первичная магнитодвижущая сила I 1w 1 уравновешивается магнитодвижущей силой I 0w 1 , возбуждающей основной магнитный поток в сердечнике, и магнитодвижущей силой I 2w 2 , определяющей размагничивающее действие тока I 2 . В нормальных условиях работы Т. т. I 0w 1 обычно составляет 1—3% от I 1w 1 , то есть I 1w 1» I 2w 2 . Последнее соотношение позволяет (при известном трансформации коэффициенте ) определять большой ток I 0 , измеряя относительно слабый ток I 2 . Поскольку I 0w 1 всё же отлична от нуля, найденная величина I 1 имеет погрешность по току (определяемую относительной величиной I 0w 1 ) и погрешность по углу (определяемую сдвигом фаз токов I 0 и I 2 ). В некоторых Т. т. (компенсированных) производится компенсация погрешностей измерения. Номинальное значение тока I 2 у большинства Т. т. равно 5 а . В силу того что Т. т. используют в цепях, в которых возможно возникновение токов короткого замыкания, к обмоткам таких трансформаторов дополнительно предъявляют требование кратковременно выдерживать токи, существенно превосходящие номинальные.

Т. т. классифицируют по назначению (измерительные, защитные, промежуточные, лабораторные), способу установки (наружные, внутренние, встроенные в электрические аппараты и машины, накладные, надеваемые на проходные изоляторы, переносные), числу ступеней (одноступенчатые, каскадные), способу крепления (проходные, в том числе клещи электроизмерительные , опорные), числу витков ПО (одновитковые, или стержневые, многовитковые), рабочему напряжению (низкого напряжения, высокого напряжения), виду изоляции обмоток (с сухой, бумажно-масляной, компаундной изоляцией).

О трансформаторах постоянного тока см. в ст. Измерительный трансформатор .

Лит.: Бачурин Н. И., Трансформаторы тока, М., 1964; Электрические измерения. Общий курс, под ред. А. Ф. Фремке, 4 изд., Л., 1973.

М. И. Озеров.

Трансформа'тор электри'ческий, статическое (не имеющее подвижных частей) устройство для преобразования переменного напряжения по величине. В основе действия Т. э. лежит явление индукции электромагнитной . Т. э. состоит из одной первичной обмотки (ПО), одной или нескольких вторичных обмоток (ВО) и ферромагнитного сердечника ( магнитопровода ), обычно замкнутой формы (см. рис. ). Все обмотки расположены на магнитопроводе и индуктивно связаны между собой (см. Индуктивность взаимная ). Иногда вторичной обмоткой служит часть ПО (или наоборот); такие Т. э. называются автотрансформаторами . Концы ПО (вход трансформатора) подключают к источнику переменного напряжения, а концы ВО (его выход) — к потребителям. Переменный ток в ПО приводит к появлению в магнитопроводе переменного магнитного потока . В реальных Т. э. часть магнитного потока замыкается вне магнитопровода, образуя так называемые потоки рассеяния; однако в высококачественные Т. э. потоки рассеяния малы по сравнению с основным потоком (потоком в магнитопроводе).
