В состав Т. п. входят трансформаторы силовые (обычно 1 или 2), распределительные устройства , устройства автоматического управления и защиты, а также вспомогательные сооружения. На ряде мощных понизительных Т. п. (на 220—330—500—750 кв ) применяют автотрансформаторы , что снижает потери электроэнергии (на 30—35%), расход меди (на 15—25%) и стали (на 50—60%). Распределительное устройство Т. п. может иметь 1 или 2 системы сборных шин либо не иметь их. Наиболее распространены Т. п. с одной системой сборных шин, обычно секционированной выключателями и разъединителями; на некоторых Т. п. дополнительно устанавливают обходную (байпасную) систему шин, позволяющую вести профилактические и ремонтные работы, не прекращая электроснабжение потребителей.

Т. п. изготовляют, как правило, на заводах и доставляют на место установки в полностью собранном виде или же отдельными блоками. Такие Т. п. называют комплектными ( рис. 1 ). В СССР серийно выпускаются комплектные Т. п. мощностью от 20 до 31 500 ква с первичным напряжением 6, 10, 35, 110 и 220 кв и вторичным от 0,22 до 10 кв . Перспективно применение Т. п., у которых в качестве изоляции высоковольтных коммутационных аппаратов используется элегаз (SF 6), обладающий высокой электрической прочностью и дугогасительной способностью. Применение элегаза позволяет значительно уменьшить габариты высоковольтных аппаратов и всей Т. п. в целом.

Местоположение Т. п. определяется её назначением и характером нагрузок. Т. п. с вторичным напряжением 6, 10, 35 и 110 кв размещают, как правило, в центре территории, на которой находятся потребители электроэнергии, что сокращает потери электроэнергии при её передаче и расход материалов при устройстве электросетей. При размещении цеховых Т. п. учитываются конфигурация производственных помещений, расположение технологического оборудования, условия окружающей среды, требования пожарной безопасности и др. Оборудование Т. п. может размещаться на открытой площадке ( рис. 2 ) либо в закрытом помещении (например, в отдельном здании).

Лит.: Ермилов А. А., Электроснабжение промышленных предприятий, 2 изд., М., 1971; Электротехнический справочник, 5 изд., т. 2, М., 1975.

Б. А. Князевский.

Рис. 1. Двухтрансформаторная комплектная трансформаторная подстанция (понизительная) 2 КТП-1600 на 10 кв (СССР).

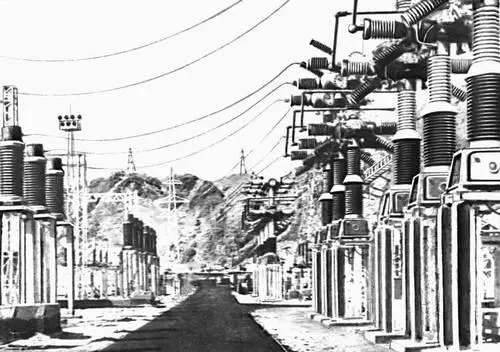

Рис. 2. Открытая часть мощной трансформаторной подстанции (понизительной) на 220 кв (СССР).

Трансформа'торная ста'ль, см. в ст. Электротехническая сталь .

Трансформа'торные масла', нефтяные или синтетические масла, применяемые в качестве электроизолирующей и теплоотводящей среды в трансформаторах и другом маслонаполненном электрооборудовании, а также в масляных выключателях (только нефтяные Т. м.) для гашения электрической дуги при отключении тока. Основная доля Т. м. приходится на масла нефтяные . Т. м. получают очисткой соответствующих нефтяных дистиллятов с помощью селективных растворителей (фенола, фурфурола), серной кислоты, адсорбентов или гидрированием. Процесс получения масел из сырья, содержащего парафиновые углеводороды, включает также стадию депарафинизации. Т. м. должны обладать высокой электрической прочностью и электрическим сопротивлением, минимальным тангенсом угла диэлектрических потерь, стабильностью к окислению, должны иметь малую вязкость, низкую испаряемость. Нефтяные Т. м. имеют вязкость 6—10×10 —6 м 2 /сек при 50 °С, температуру застывания не выше —45°С, температуру вспышки не ниже 135 °С, тангенс угла диэлектрических потерь не более 0,026—0,005 при 90 °С, диэлектрическая проницаемость 2,2—2,3; они не должны содержать воду и механические загрязнения. Все сорта Т. м., производимых в СССР, содержат не менее 0,2% антиокислительной присадки (ионол, 2,6-дитретбутил-4-метил-фенол). Из синтетические Т. м. наибольшее распространение получили жидкости на основе хлорированных дифенилов и трихлорбензола (гексол, совтолы). В некоторых видах специальных трансформаторов применяются также углеводородные, кремнийорганические и фосфорорганические синтетические жидкости.

Лит.: Липштейн Р. А., Шахнович М. И., Трансформаторное масло, 2 изд., М., 1968; Товарные нефтепродукты, их свойства и применение, под ред. Н. Г. Пучкова, М., 1971; Шахнович М. И., Синтетические жидкости для электрических аппаратов, М., 1972.

Е. Е. Довгополый.

Трансформа'торный да'тчик, измерительный преобразователь механической величин (перемещения, усилия, угла поворота) в изменение коэффициента трансформации трансформатора или коэффициента взаимной индукции между его первичной и вторичной обмотками. Действие Т. д. основано на зависимости эдс, наводимой во вторичной обмотке трансформатора, от одного из указанных коэффициентов, изменяющихся соответственно изменению воздушного зазора в магнитопроводе трансформатора, взаимного расположения обмоток и т.п. На рис. (а) показана схема простейшего Т. д., в котором в соответствии с измеряемым перемещением х изменяется зазор в магнитопроводе. При постоянной амплитуде напряжения U 1напряжение U 2зависит от размера зазора, то есть от х . Для улучшения метрологических характеристик Т. д. его вторичную обмотку обычно делят на две идентичные секции ( рис. , б) , включенные встречно (дифференциально). При симметричном расположении подвижной части магнитопровода относительно секций вторичной обмотки суммарное напряжение на них практически равно нулю; при смещении подвижной части оно изменяется соответственно величине смещения. Для дифференциального Т. д. характерны высокая чувствительность, линейность статической характеристики, а следовательно, точность преобразования и измерения. Т. д. позволяют, например, измерять перемещения от 0,01 до 20 мм и более.

Лит . см. при ст. Измерительный преобразователь .

А. В. Кочеров.

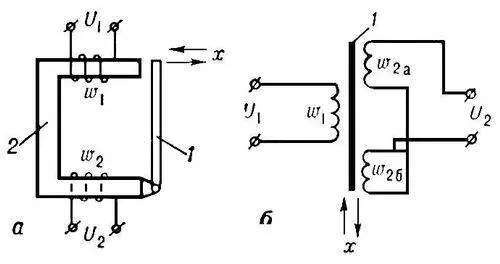

Принципиальная схема трансформаторного датчика перемещения: а — с переменным зазором; б — дифференциального; 1 — подвижная часть магнитопровода (якорь); 2 — его неподвижная часть; U 1— напряжение питания; U 2— вторичное напряжение; w 1, w 2— обмотки датчика; х — измеряемая величина (перемещение).
