Примечание: отсчётные устройства. в Т05, Т1 и Т2 — оптический микрометр, в Т5 и Т15 — шкаловой микроскоп, в Т30 — индекс.

Т. свойствен ряд инструментальных погрешностей, влияние которых уменьшают целесообразной конструкцией, тщательными изготовлением и выверкой, а также соответствующей методикой измерений.

Лит.: ГОСТ 10529—70. Теодолиты. Типы. Основные параметры и технические требования; ГОСТ 20063—74. Теодолиты. Методы испытаний и проверки; Елисеев С. В., Геодезические инструменты и приборы, 3 изд., М., 1973; Деймлих Ф., Геодезическое инструментоведение, пер. с нем., М., 1970; Захаров А. И., Новые теодолиты и оптические дальномеры, М,, 1970.

Г. Г. Гордон.

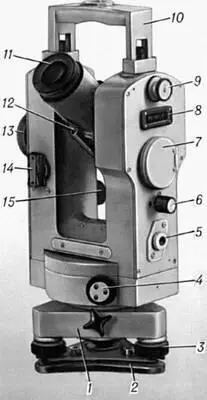

Рис. 1. Оптический теодолит Т2 (СССР): 1 — треножник; 2 — трегер; 3 — подъёмный винт; 4 — рукоятка перестановки горизонтального круга; 5 — оптический центрир; 6 — рукоятка установки уровня при алидаде вертикального круга; 7 — осветительное зеркало; 8 — окно освещения уровня; 9 — наблюдательная система уровня; 10 — ручка; 11 — зрительная труба; 12 — визир; 13 — рукоятка оптического микрометра; 14 — переключатель отсчётов по кругам; 15 — закрепительно-наводящее устройство трубы.

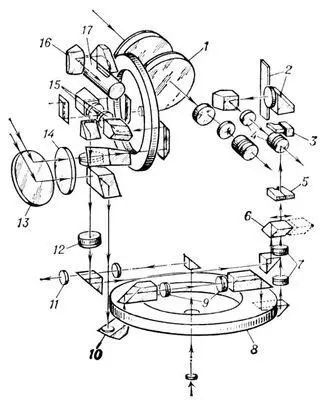

Рис. 3. Оптическая схема теодолита Т2: 1 — оптические детали зрительной трубы; 2 — шкала и разделительный блок оптического микрометра; 3 — подвижные клинья оптического микрометра; 4 — окуляр и объектив отсчётного микроскопа; 5 — неподвижные клинья оптического микрометра; 6 — призма переключения отсчётов по кругам; 7 — объектив горизонтального круга; 8 — горизонтальный круг; 9 — объектив совмещения изображений штрихов горизонтального круга; 10 — коллектив осветительной системы; 11 — детали оптического центрира; 12 — объектив вертикального круга; 13 — осветительное зеркало; 14 — защитное стекло; 15 — объектив совмещения изображений штрихов вертикального круга; 16 — призма-лупа отсчётной системы уровня 17; 17 — уровень при алидаде вертикального круга.

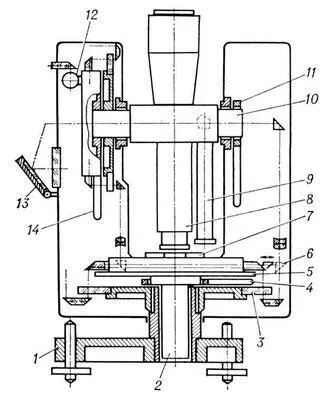

Рис. 2. Принципиальная схема оптического теодолита: 1 — треножник; 2 — вертикальная осевая система; 3 — горизонтальный круг; 4 — закрепительно-наводящее устройство алидады; 5 — алидада горизонтального круга с отсчётным устройством; 6 — переключатель отсчётов по горизонтальному и вертикальному кругам; 7 — уровень при алидаде 5; 8 — визирная зрительная труба; 9 — отсчётный микроскоп; 10 — горизонтальная осевая система; 11 — закрепительно-наводящее устройство трубы 8; 12 — уровень при алидаде вертикального круга; 13 — осветительное зеркало; 14 — установочное устройство уровня 12.

Теодоли'тная съёмка,горизонтальная геодезическая съёмка местности, выполняемая для получения контурного плана местности (без высотной характеристики рельефа) с помощью теодолита. В отличие от тахеометрической съёмки и фототеодолитной съёмки, при Т. с. высотных характеристик рельефа местности не определяют. Обычно применяется в равнинной местности, в населённых пунктах, на ж.-д. узлах, застроенных участках и прочее. Включает этапы: подготовительные работы (рекогносцировка участка, обозначение и закрепление вершин теодолитного хода), угловые и линейные измерения в теодолитном ходе, съёмка подробностей (ситуации), привязка теодолитного хода к пунктам опорной геодезической сети. В отличие от мензульной съёмки план по материалам Т. с. составляют в камеральных условиях. Теодолитный ход — система ломаных линий, в которой углы измеряются теодолитом. Стороны теодолитного хода прокладываются обычно по ровным, твёрдым и удобным для измерений местам. Длина их 50—400 м, угол наклона до 5°. Вершины углов теодолитного хода закрепляют временными и постоянными знаками. Съёмка подробностей проводится с опорных точек и линий теодолитного хода, который прокладывается между опорными пунктами триангуляции, полигонометрии или образуется в виде замкнутых полигонов (многоугольников). Качество пройденного теодолитного хода определяется путём сопоставления фактических ошибок (неувязок) с допустимыми. Погрешность измерения углов в теодолитном ходе обычно не превышает 1'; а сторон — 1:2000 доли их длины.

М. Е. Певзнер.
