В автоматике, телемеханике, преобразовательной и измерительной технике для изменения сдвига фаз между напряжениями или токами применяют Ф. на основе четырехполюсников, состоящих из резисторов, катушек индуктивности и электрических конденсаторов. Такие Ф. назыаются фазосдвигающими цепями и фазовращателями.

Лит.: Электротехнический справочник, 5 изд., т. 1, М., 1974.

Г. М. Вотчицев.

Фазорентгенокардиогра'фия,методика исследования функции сердца посредством рентгенографии в различные фазы его деятельности (систола, диастола).

Фазосдвига'ющая цепь,электрическая цепь, на выходе которой фазы колебаний отдельных гармонических составляющих спектра распространяющегося по ней сигнала отличаются от фаз соответствующих составляющих на входе. В Ф. ц. с сосредоточенными параметрами сдвиг фаз обусловлен действием реактивных элементов (например, конденсаторов, катушек индуктивности), а в Ф. ц. с распределёнными параметрами – конечным временем распространения электрического сигнала от входа цепи до её выхода. Пример простейшей Ф. ц. – Г-образный четырехполюсник, содержащий реактивный элемент и резистор ( рис. ) либо 2 разнородных реактивных элемента. Такую Ф. ц. обычно используют для введения фиксированного фазового сдвига в тракт передачи сигнала на пром. частоте и радиочастотах (вплоть до частот метрового диапазона). Ф. ц. имеют большое практическое значение в радиотехнике: их используют для изменения формы входного сигнала (в дифференцирующих устройствах, интегрирующих устройствах ) , для компенсации фазовых искажений, фазовой модуляции и т.д.

Лит.: Зернов Н. В., Карпов В. Г., Теория радиотехнических цепей, 2 изд., [Л.], 1972.

К. К. Товара.

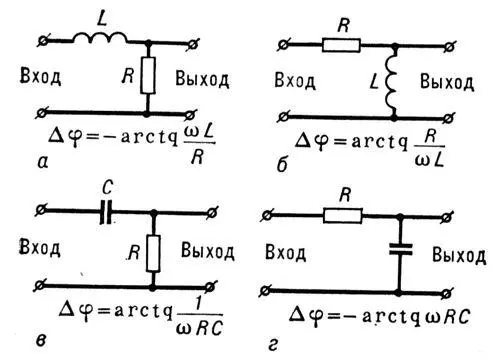

Простейшие Г-образные фазосдвигающие цепи: L — катушка индуктивности; R — резистор; С — конденсатор; Dj — сдвиг фаз; w — угловая частота.

Фазосдвига'ющее устро'йство,электрическое устройство в системе управления вентильным преобразователем, предназначенное для создания требуемой задержки во времени (выражаемой обычно в единицах угла сдвига фаз) между моментом естественного включения (зажигания) вентиля и моментом подачи на него управляющего импульса (см. Преобразовательная техника ) . Простейшее Ф. у. состоит из дросселя насыщения и резистора ( рис. ). До момента насыщения дросселя питающее напряжение практически полностью приложено к его обмотке; в момент насыщения падение напряжения на резисторе резко возрастает, и этот скачок напряжения может быть использован непосредственно как управляющий импульс в преобразовательных устройствах с низким быстродействием. В Ф. у. с импульсным трансформатором момент формирования управляющего импульса на выходной обмотке трансформатора можно регулировать, изменяя полярность и силу тока в обмотке управления (подмагничивающего тока). Применяют также Ф. у., выполненные на регулируемых резисторах и конденсаторах, и Ф. у. с модуляцией электрических сигналов и др.

Лит. см. при ст. Преобразовательная техника.

Ю. М. Иньков.

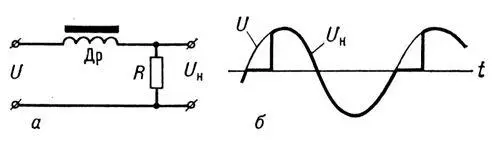

Схема фазосдвигающего устройства с дросселем насыщения (а) и диаграмма напряжений на нем (б): U — входное напряжение; U н— выходное напряжение; Др — дроссель насыщения; R — резистор.

Фазотро'н(от фаза и ... трон ) , циклический резонансный ускоритель тяжёлых заряженных частиц (протонов, дейтронов и др.) с постоянным во времени ведущим магнитным полем и переменной частотой ускоряющего ВЧ электрического поля. Ф. с азимутально-однородным магнитным полем называется также синхроциклотроном. См. Ускорители заряженных частиц.

Фазоуказа'тель,прибор электромагнитной или индукционной системы, предназначенный для определения порядка чередования фаз в трёхфазных электрических цепях. Порядок чередования фаз определяет направления вращения электродвигателей трёхфазного тока; кроме того, от него зависит правильность работы некоторых измерительных приборов, устройств автоматического регулирования и т.д. Обычно Ф. выполняют в виде миниатюрного асинхронного электродвигателя, ротором которого служит алюминиевый диск, вращающийся под действием магнитного поля, возбуждаемого токами в трёх обмотках при их подключении к проводам контролируемой цепи. На зажимах Ф. обозначена некоторая последовательность фаз; если диск вращается в направлении изображенной на нём стрелки, то последовательность фаз цепи соответствует той, что указана на зажимах прибора. Существуют также универсальные Ф., с помощью которых можно определять коэффициент мощности и сдвиг фаз между напряжением и током.

Фазоустанови'тельтелеграфный, регулировочный узел приёмника стартстопного телеграфного аппарата, позволяющий добиться согласованной (синфазной) работы распределителей передающего и принимающего телеграфных аппаратов с целью предотвращения искажений при регистрации кодовых комбинаций телеграфного сообщения. При помощи Ф. устанавливают оптимальный момент регистрации каждой посылки принимаемой кодовой комбинации, соответствующий середине длительности посылки.

Лит.: Копничев Л. Н., Коган В. С., Телеграфные аппараты и аппаратура передачи данных, М., 1975.

Фазочасто'тная характери'стика(ФЧХ), характеристика линейной электрической цепи, выражающая зависимость сдвига по фазе между гармоническими колебаниями на выходе и входе этой цепи от частоты гармонических колебаний на входе. ФЧХ используется главным образом для оценки фазовых искажений формы сложного сигнала (например, видеосигнала ) , вызываемых неодинаковой задержкой во времени его отдельных гармонических составляющих при их прохождении по цепи. Особенно жёсткие требования предъявляют к ФЧХ некоторых цепей радиотехнических систем, основных на фазовых методах обработки сигналов, систем многоканальной связи и измерительных устройств. Для подавляющего большинства цепей (т. н. минимально-фазовые цепи) ФЧХ однозначно связана с амплитудно-частотной характеристикой .
