Всякий У. э. к. характеризуется полосой пропускания частот. Если нижняя граничная частота полосы сколь угодно близка к нулю, имеем постоянного тока усилитель, если же она отделена от нуля конечным интервалом, – усилитель переменного тока (таков, например, видеоусилитель ) . Различают селективные (избирательные) и апериодические (неизбирательные) У. э. к. К селективным относятся усилители колебаний принимаемой (высокой) и промежуточной частот радиоприёмника; первые обычно содержат каскады с колебательными контурами (или резонаторами ) , настроенными на одну и ту же частоту, вторые – полосовые электрические фильтры, позволяющие приблизить форму амплитудно-частотной характеристики У. э. к. к идеальной (прямоугольной). В группу апериодических У. э. к. входят усилители звуковой частоты, видеоусилители, усилители импульсных сигналов и др.

Примеры практического использования У. э. к.Усилитель промежуточной частоты радиоприёмного устройства в одних вариантах содержит несколько каскадов с двухконтурными ( рис. 3 ) или более сложными электрическими фильтрами, в других он может представлять собой апериодический усилитель с высокоселективными системами во входной и выходной цепях.

В мощных радиопередающих устройствах находит применение ламповый усилитель ВЧ. В оконечном каскаде такого У. э. к. ( рис. 4 ) нагрузкой служит передающая антенна, обычно связанная с усилителем посредством фидера.

В транзисторных усилителях систем многоканальной связи ширина полосы зависит от числа телефонных каналов: при 300 каналах она лежит в пределах 60–1300 кгц, при 1920 – верхняя граница приближается к 9 Мгц, при 10800 – к 60 Мгц. Например, усилитель на 300 каналов ( рис. 5 ) обычно содержит 3 каскада с общим эмиттером, охваченных глубокой смешанной обратной связью (последовательно-параллельной по входу и выходу), позволяющей получить достаточно высокую выходную мощность и удовлетворить весьма жёстким требованиям, предъявляемым к допустимому уровню нелинейных искажений в системах дальней телефонной связи. При помощи такой обратной связи удаётся также реализовать не зависящие от усилительных свойств каскадов входное и выходное сопротивления и притом таких значений, которые обеспечивают согласованиес подключенными к У. э. к. линиями, например коаксиальными кабелями.

Транзистор T 4, включенный по схеме с общей базой, соединён последовательно с транзистором T 3, образуя с ним т. н. каскодный усилит. каскад (с широкой полосой пропускания и повышенной линейностью).

Операционный усилитель, применяемый для выполнения определённых математических операций – суммирования, дифференцирования, интегрирования и т.д., – представляет сооой усилитель постоянного тока с большим коэффициентом усиления K U (достигающим 10 5), обычно в интегральном исполнении (см. Микроэлектроника ) . В комплексе с внешними элементами, образующими цепь обратной связи, операционный усилитель получил название решающего усилителя, он используется в вычислительной технике. В операционном усилителе ( рис. 6 ) имеются неинвертирующий вход (обеспечивающий в процессе усиления совпадение полярностей поданного на него сигнала и сигнала на выходе) и инвертирующий (полярность изменяется на противоположную). Это свойство придаёт усилителю его первый каскад, выполненный по т. н. дифференциальной схеме, реагирующей на разность входных напряжений (в результате сигналы с разной полярностью складываются, а с одинаковой – вычитаются и при столь большом K U практически не влияют на выходной сигнал). Инвертирующий вход обычно используется и для создания отрицательной или частотно-зависимой обратной связи.

Усилитель звуковой частоты, используемый, например, при звукоусилении, обычно заканчивается двухтактным каскадом усиления.

Такой каскад содержит 2 усилительных элемента, работающих со сдвигом фаз усиливаемых колебаний на 180°. Для возбуждения двухтактного каскада, состоящего из однотипных усилительных элементов (например, транзисторов р – п – р -типа), используют фазоинверсный предоконечный каскад ( фазоинвертор ) или трансформатор, вторичная обмотка которого имеет вывод от средней точки ( рис. 7 ); каскад, содержащий разнотипные элементы (т. н. комплементарные структуры, например транзисторы р – n – р- и n – р – n -типов), возбуждается от источника однофазного напряжения, т. е. от обычного однотактного каскада, и в этом случае отпадает необходимость применения трансформатора. По сравнению с однотактным каскадом двухтактный позволяет получать гораздо большую выходную мощность с меньшими нелинейными искажениями. Распространены бестрансформаторные У. э. к. звуковой частоты на транзисторах: одиночных комплементарных (с выходной мощностью до 1 вт ) и т. н. составных (с выходной мощностью несколько десятков вт и более). Отсутствие трансформаторов допускает изготовление У. э. к. в виде полупроводниковых и гибридных интегральных микросхем.

Ламповый усилитель большой мощности используется на узлах проводного вещания и в радиопередатчиках (в качестве модуляционного устройства). Он обычно содержит 4 двухтактных каскада, охваченных сравнительно глубокой отрицательной обратной связью с целью уменьшения нелинейных искажений, снижения фона на выходе и получения небольшого выходного сопротивления.

Лит.: Лурье Б. Я., Проектирование транзисторных усилителей с глубокой обратной связью, М., 1965; Калихман С. Г., Левин Я. М., Основы теории расчёта радиовещательных приёмников на полупроводниковых приборах, М., 1969: Радиопередающие устройства, М., 1969; Цыкин Г. С., Усилительные устройства, М., 1971; Войшвилло Г. В., Усилительные устройства, М., 1975.

Г. В. Войшвилло.

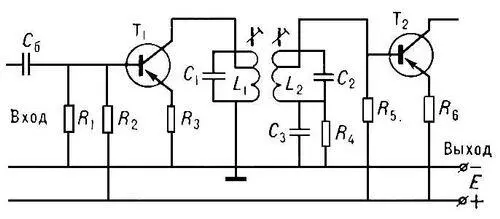

Рис. 3. Схема каскада усилителя электрических колебаний промежуточной частоты с двухконтурной колебательной системой: T 1, Т 2— транзисторы; R 1—R 6— резисторы; С б— блокировочный конденсатор; C 1, C 2, L 1, L 2— конденсаторы и катушки индуктивности колебательных контуров; C 3— развязывающий конденсатор; Е — источник постоянного тока в цепи питания транзисторов.

Рис. 5. Упрощённая схема линейного усилителя связи на 300 каналов: Tp 1, Tp 2— входной и выходной трансформаторы с сердечниками из магнитодиэлектрика; T 1—T 4— транзисторы; R 1—R 9— резисторы; C 1, C 2— конденсаторы; LCR — корректирующая цепь, служащая для обеспечения устойчивости усилителя; E к— источник постоянного электрического тока.
