Нередко встречается неточное употребление термина «Ф.» – в смысле «факсимильная связь».

С. О. Мельник.

Фототелегра'фная связь,1) общепринятое название факсимильной связи. 2) В более узком понимании – факсимильная связь, при которой регистрация принимаемых полутоновых изображений осуществляется фотографическими, электрографическими и др. методами (см. Фотографическая запись, Электростатическая запись ) .

Фототелегра'фный аппара'т,1) общепринятое название факсимильного аппарата. 2) Факсимильный аппарат, предназначенный для передачи или (и) приёма неподвижных полутоновых изображений с их регистрацией фотографическими методами (например, в СССР – для передачи фотографических снимков фотохроники ТАСС).

Фототеодоли'т,инструмент, состоящий из фотокамеры и теодолита и предназначенный для фотосъёмки пересечённой местности, карьеров, инженерных сооружений, памятников и др. объектов с целью определения их размеров, формы и положения. Ф. «Геодезия» ( рис. 1 ) и Ф. Photheo народного предприятия «Карл Цейс» (ГДР) имеют фотокамеры с фокусным расстоянием 19 см и форматом пластинок 13´18 см. Фотокамеры снабжены приспособлениями для установки оптической оси в горизонтальное положение и под углами, равными 65, 100 и 135(относительно базиса. Это позволяет получать с концов базиса три стереопары с параллельными направлениями оптической оси фотокамеры. Для съёмки объектов с небольших расстояний существуют Ф., состоящие из спаренных камер малого формата, установленных на штанге с постоянным или переменным базисом, например стереокамеры И. Г. Индиченко ( рис. 2 ) и К. Цейса. Съёмка берегов с корабля производится корабельным Ф., снабженным двумя фотокамерами с синхронно действующими затворами. Для изучения быстро движущихся объектов имеются кинофототеодолиты, позволяющие выполнять синхронное фотографирование с концов базиса через малые промежутки времени. В космической геодезии используются Ф. для фотографирования искусственых спутников Земли и звёзд с целью определения направлений на них и создания глобальной геодезической сети.

Лит. см. при ст. Фотограмметрия.

А. Н. Лобанов.

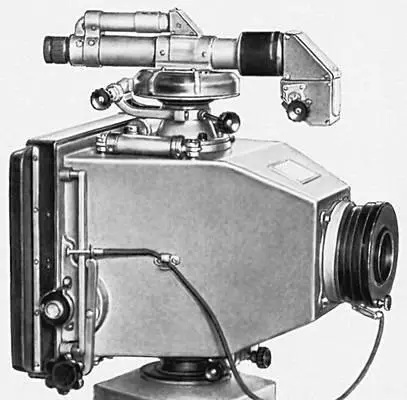

Рис. 1. Фототеодолит «Геодезия».

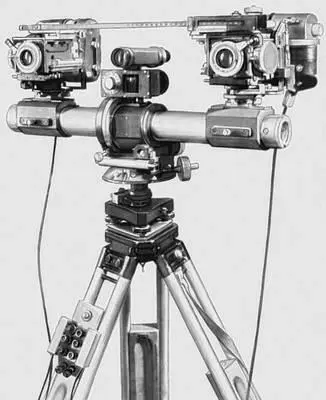

Рис. 2. Стереокамера СКИ-8.

Фототеодоли'тная съёмка, съёмка местности, карьеров, инженерных сооружений и др. объектов с применением фототеодолита и приборов для фотограмметрической обработки снимков. Фототеодолитом с концов базиса S 1и S 2( рис. 1 ) получают снимки P 1и P 2объекта, по которым с помощью стереокомпаратора или стереоавтографа определяют координаты отдельных точек и составляют цифровую модель или план объекта. Положение снимка, например P 1, в момент фотографирования определяют элементы внутреннего ориентирования: фокусное расстояние фотокамеры – f и координаты главной точки o 1– x 0 , z 0 , а также элементы внешнего ориентирования: координаты центра проекции S 1– X s1, Y s1 , Z s1в системе OXYZ и углы a 1, w 1, m 1.

Различают общий случай съёмки, когда элементы ориентирования снимков имеют произвольные значения, и частные случаи, в которых направления оптической оси фотокамеры горизонтальны, a = w = m = 0, X s1= Y s1= Z s1 = 0 , x 0= z 0 = 0. К частным случаям относятся: конвергентный (y 1¹ y 2, рис. 2 ), параллельный (y 1= y 2) и нормальный (y 1= y 2= 90°).

В общем случае между координатами точки объекта М и координатами её изображений m 1и m 2на стереопаре P 1– P 2 ( рис. 1 ) существует связь:

X = X s1 + N , Y = Y s1 + N , Z = Z s1 + N , (1)

где

, (2)

B x, B y, B z– проекции базиса В на оси координат, , , и , , – координаты точек m 1и m 2в системах S 1 XYZ и S 1 XYZ, параллельных OXYZ, вычисляемые по формулам:

(3)

Здесь х, z – плоские координаты точки снимка в системе o 1 'x 1 z 1или o 2 'x 2 z 2 , a i, b 1c i– направляющие косинусы, определяемые по углам a, w, m. Для параллельного случая съёмки формулы (1) принимают вид:

;

;

а для нормального

, , .

Ф. с. применяется в геодезии, топографии и астрономии для построения и сгущения опорной геодезической основы, а также для составления планов местности. По снимкам ИСЗ и звёздного неба, полученным с помощью спутниковых фотокамер, создаётся геодезическая основа на всю территорию земного шара (см. Космическая триангуляция ) .

Ф. с. широко используется и в др. областях науки и техники для решения многих задач, например в географии для изучения ледников и процесса снегонакопления на лавиноопасных склонах; в лесоустройстве и сельском хозяйстве для определения лесотаксационных характеристик, изучения эрозии почв; в инженерно-строительном деле при изыскании, проектировании, строительстве и эксплуатации различных сооружений ( рис. 3 ); в архитектуре для изучения особенностей сооружений, наблюдения за состоянием архитектурных ансамблей, отдельных зданий и памятников старины ( рис. 4 , 5 ); в промышленности для контроля установки каркаса турбин и прокатных станов и определения состояния дымовых труб; в исследованиях рек, морей и океанов для картографирования их поверхности и дна, а также для изучения подводного мира; в космических исследованиях для изучения поверхности Земли, Луны и др. небесных тел с ИСЗ и космических кораблей.
