Лит.: Лобанов А. Н., Фототопография, 3 изд., М., 1968; Рапасов П. Н., Составление карт масштаба 1: 2000 – 1: 25 000 методом комбинированной наземной и воздушной стереофотограмметрической съёмки, М., 1958; Киенко Ю. П., Аналитические методы определения координат в наземной стереофотограмметрии, М., 1972; Тюфлин Ю. С., Способы стереофотограмметрической обработки снимков, полученных с подвижного базиса, М., 1971: Итоги науки и техники. Геодезия и аэросъёмка, т. 10, М., 1975; Русинов М. М., Инженерная фотограмметрия, М., 1966; Сердюков В. М., Фотограмметрия в инженерно-строительном деле, М., 1970.

А. Н. Лобанов.

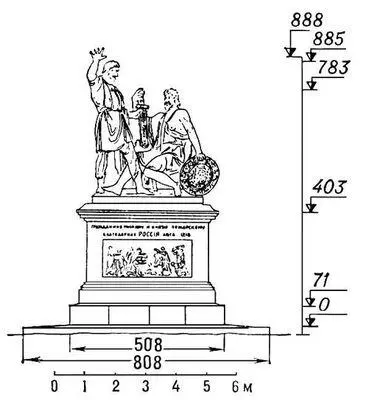

Рис. 4. Фронтальный план памятника Минину и Пожарскому (Москва, Красная площадь), составленный по фототеодолитным снимкам.

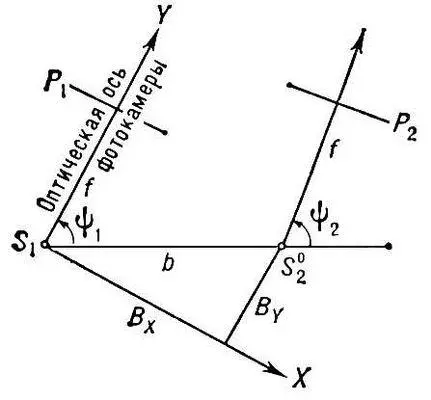

Рис. 2. к ст. Фототеодолитная съёмка.

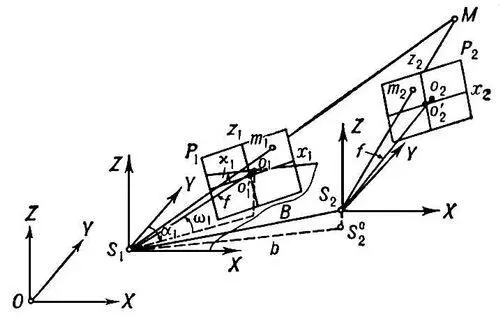

Рис. 1. к ст. Фототеодолитная съёмка.

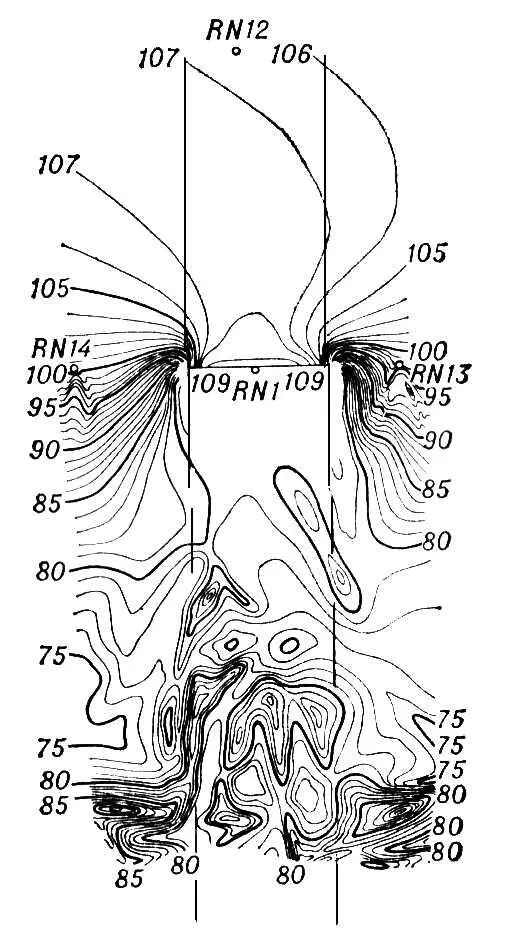

Рис. 3. План поверхности водного потока модели гидротехнического сооружения, составленный по снимкам, полученным спаренной фотокамерой. Горизонтали проведены через 1 мм .

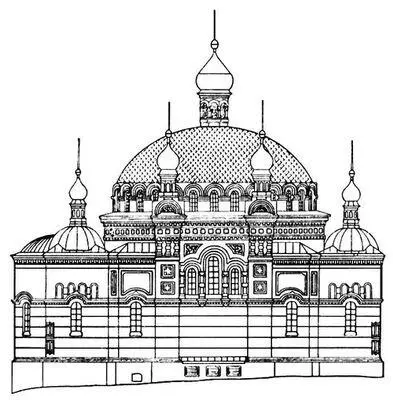

Рис. 5. Фронтальный план Трапезной церкви Киево-Печерской лавры, составленный по фототеодолитным снимкам.

Фототерапи'я,то же, что светолечение .

Фототермомагни'тный эффе'кт,электронный термомагнитный эффект, возникновение в однородном полупроводнике, помещенном в магнитное поле Н, при облучении его электромагнитным излучением в перпендикулярном направлении, эдс в третьем перпендикулярном направлении. В результате поглощения излучения носителями тока в полупроводниках изменяется их средняя энергия. Такой «разогрев» носителей неоднороден и порождает поток более горячих носителей в направлении распространения излучения. Т. к. в этом направлении полупроводник электрически разомкнут, то в противоположном направлении появляется компенсирующий поток более холодных носителей. Время их свободного пробега зависит от энергии, поэтому перпендикулярное к этим потокам магнитное поле по-разному отклоняет горячие и холодные носители, что приводит к появлению эдс.

В отличие от Нернста – Эттингсхаузена эффекта и фотомагнитоэлектрического эффекта, Ф. э. возникает независимо от наличия градиента температуры кристаллической решётки полупроводника и градиента концентрации носителей. Эдс имеет наибольшую величину в полупроводниках с малой эффективной массой носителей тока (например, в InSb при низких температурах). Используется для создания высокочувствительных малоинерционных приёмников СВЧ- и инфракрасного излучения, применяемых в радиоастрономии, космических исследованиях, спектроскопии, радиотеплолокации.

Лит.: Электронный термомагнитный эффект, «Радиотехника и электроника», 1963, т. 8, в. 6, с. 994.

Э. М. Эпштейн.

Фототи'пия(от фото... и греч. týpos – отпечаток, форма), способ безрастровой плоской печати иллюстраций, основанный на изменении физико-химических свойств светочувствительного слоя. Ф. была изобретена в 1855 франц. химиком А. Пуатвеном. Для изготовления печатной формы на основу (пластинку или фольгу) наносят светочувствительный раствор, в состав которого входят желатина, дихромат калия или аммония, и высушивают полученный слой. На этот слой копируют полутоновый негатив, в результате чего отдельные участки слоя задубливаются в разной степени. Затем пластину промывают водой для удаления непрореагировавшей соли; при этом слой набухает, приобретает складчатую структуру (явление ретикуляции); углубления между складками представляют собой печатающие элементы формы ( рис. ). На участках слоя, подвергшихся незначительному воздействию света, складки едва заметны, углубления между ними незначительны. При печатании краска заполняет только углубления между складками и на бумагу передаётся слой краски незначительной толщины. По мере увеличения степени задубленности слоя увеличиваются размер складок и глубина впадин между ними, следовательно, увеличивается толщина слоя краски, передаваемой на бумагу, а также суммарная запечатанная площадь. На максимально задубленных участках (в тёмных местах изображения) печатная краска покрывает всю поверхность слоя.

Передача тональностей изображения в Ф. осуществляется путём изменения толщины слоя краски и размеров печатающих элементов, т. е. Ф. сочетает особенности глубокой печати и растровой. Для печати используются плоскопечатные машины, производительность которых до 1000 оттисков в смену; тиражеустойчивость формы около 1500 оттисков. Применяется также ротационная Ф. (как контактная, так и офсетная). В СССР разработаны состав и режим изготовления светочувствительного слоя на основе желатины, очувствлённой дихроматами, пригодного для использования в обычных офсетных однокрасочных машинах (см. Печатная машина ) . В качестве основы печатной формы используются листы алюминия толщиной 0,6–0,8 мм, а также тонкая фольга (для печати на малоформатных офсетных машинах). Нанесение светочувствительного слоя механизировано; производительность машин до 5000 оттисков в смену; тиражеустойчивость формы – около 10 тыс. оттисков.

Ф. используется для воспроизведения с высокой точностью сложных художественных оригиналов (карандашные рисунки, фотографии, произведения масляной и акварельной живописи и т.п.), а также для иллюстрирования изданий, выпускаемых небольшими тиражами, но требующих большой точности воспроизведения иллюстраций. Широкому применению Ф. препятствует небольшая производительность.

Лит.: Рудомётов М. Д., Опыт систематического курса по графическим искусствам, т, 1, СПБ, 1898; Котик Р. А., Павленко Л., Соколов П., Об идентичности оттисков при фототипии, «Полиграфия», 1974, №6.

Р. А. Котик.

Микрофотографии участков печатной формы (до нанесения краски): а — темные участки; б — светлые участки; 1 — углубления между складками; 2 — 2 складки.
