Иногда Ф. а. используют для съёмки в невидимых для глаза (но фиксируемых фотослоем) ультрафиолетовых (УФ) или инфракрасных (ИК) лучах. В этих случаях применяют или зеркальные объективы, или объективы, линзовые компоненты которых изготовлены из материалов, прозрачных для соответствующих лучей: кварца, флюорита, фторида лития и др. – при съёмке в УФ-лучах; хлорида натрия, кремния, германия, флюорита, фторида лития, иодида цезия и др. – при съёмке в ИК-лучах.

Для получения изображения объекта в каком-либо узком спектральном интервале или для цветокорректировки изображения в целях усиления художественной выразительности снимка при фотосъёмке применяют различные светофильтры, выполняемые в виде насадок на объектив. Применение светофильтров обязательно при получении т. н. цветоделённых негативов в цветной фотографии (см. Цветоделение ).

Видоискатель Ф. а. служит для определения границ изображаемого на кадре пространства объектов съёмки и выбора точки съёмки. Фотографический затвор обеспечивает пропускание световых лучей к светочувствительному слою в течение заданного промежутка времени, называемого выдержкой. Для автоматической отработки различных по своей продолжительности выдержек затворы имеют специальные устройства, называемые механизмами выдержек. В качестве механизма выдержек широко применяются анкерные тормозные регуляторы и электронные устройства.

Кассета представляет собой светонепроницаемый кожух, в котором размещают светочувствительный материал. В любительских полуформатных и малоформатных Ф. а. в основном применяют цилиндрические кассеты: обычные – с сердечником и типа «Рапид» – без сердечника. В среднеформатных Ф. а. обычно применяют т. н. приставные кассеты, а в крупноформатных – ящичные кассеты, заряжаемые фотопластинками.

Механизм перемотки фотоплёнки обычно сблокирован с фотозатвором и счётчиком кадров. Приводом служат цилиндрическая головка-маховичок, поворотный рычаг-курок, клавиша, встроенный пружинный двигатель или электродвигатель.

Некоторые Ф. а. оснащают встроенным автоспуском, синхроконтактом, экспонометром или экспонометрическим устройством и др. приспособлениями. Автоспуск обеспечивает автоматическое срабатывание затвора через небольшой промежуток времени после его включения (10–15 сек ) . Синхроконтакт служит для включения лампы-вспышки (как правило при фотосъемке в условиях недостаточной освещённости). Экспонометрическое устройство предназначено для установки необходимых значений диафрагмы и выдержки (т. н. экспозиционных параметров) в зависимости от светочувствительности фотоплёнки и освещённости (или яркости ) объекта съёмки. Экспонометрическим устройством является фотоэлектрический экспонометр, кинематически связанный с механизмами диафрагмы и затвора. По своему действию экспонометрические устройства подразделяются на полуавтоматические и автоматические. Автоматическая установка экспозиционных параметров осуществляется или по одной программе (т. н. жёсткой программе) или по нескольким программам.

Особые разновидности Ф. а. – такие специализированные фотоаппараты, как фоторужьё – преимущественно для фотоохоты, «Горизонт» – для панорамной фотосъёмки (см. Панорамный фотоаппарат ) , «Фотон» – для получения фотоснимков без лабораторной обработки фотоматериала (с помощью фотокомплектов «Момент» – см. ст. Фотография, раздел Основные виды процессов на AgHal-СЧС), стереоскопический фотоаппарат (для получения стереопар ) и др.

Совершенствование Ф. а. идёт в направлении как автоматизации различных операций, предшествующих процессу экспонирования (перемотка фотоплёнки и взвод фотозатвора, установка выдержки и диафрагмы, включение лампы-вспышки, фокусировка объектива), так и совершенствования конструкций объективов, фотозатворов и др. узлов Ф. а.

Лит.: Шульман М. Я., Современные фотографические аппараты, М., 1968; Кулагин С. В., Проектирование фото- и киноприборов, 2 изд., М., 1976.

С. В. Кулагин.

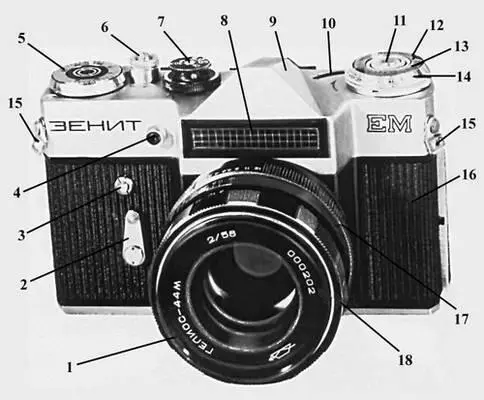

Фотографический аппарат: 1 — объектив; 2 — рычаг автоспуска; 3 — кнопка автоспуска; 4 — штепсельное гнездо для присоединения электронной лампы-вспышки; 5 — счётчик кадров; 6 — спусковая кнопка фотозатвора; 7 — диска выдержек; 8 — входное окно фотоэкспонометра; 9 — крышка пентапризмы видоискателя; 10 — окно указателя фотоэкспонометра; 11 — головка обратной перемотки фотопленки; 12 — шкала светочувствительности фотопленки; 13 — шкала выдержек; 14 — шкала диафрагм; 15 — петли для ремня; 16 — корпус; 17 — кольцо установки диафрагмы; 18 — фокусировочное кольцо.

Фотографи'ческий затво'р,устройство, представляющее собой составную часть фотографического аппарата и открывающее световым лучам доступ к светочувствительному слою фотоматериала в течение определённого, заранее устанавливаемого промежутка времени, называемого выдержкой. Ф. з. содержит световые заслонки (в виде непрозрачных для света лепестков, шторок, дисков и др.), открывающие и закрывающие световое отверстие объектива или кадровое окно, механизм изменения выдержек (механизм выдержек), устанавливаемый заранее в то или иное положение, определяющее длительность выдержки; приводной двигатель, обеспечивающий перемещение как световых заслонок, так и деталей механизма выдержек.

В современных фотографических аппаратах применяются две основные разновидности Ф. з.: лепестковые и шторные (шторно-щелевые). В лепестковом Ф. з. световые заслонки выполнены в виде тонких металлических лепестков (обычно сложной конфигурации), расположенных симметрично относительно оптической оси объектива. Эти лепестки обычно открывают световое отверстие объектива в направлении от центра отверстия к его краям (поэтому такие Ф. з. называются также центральными), а закрывают в обратном направлении; при этом экспонирование фотослоя происходит одновременно в пределах всего поля кадра. Лепестковые Ф. з. устанавливают, как правило, внутри объектива, около апертурной (действующей) диафрагмы; поэтому их относят к т. н. апертурным затворам.

Шторный Ф. з. содержит одну или две металлические или матерчатые шторки, которые перемещаются около кадрового окна фотоаппарата в плоскости, перпендикулярной оптической оси объектива. Световые лучи попадают на светочувствительный слой через щель (сделанную в шторке или образуемую двумя шторками), которая при срабатывании Ф. з. перемещается вдоль одной из сторон кадрового окна; при этом экспонирование светочувствительного слоя фотоматериала осуществляется последовательно, участок за участком по мере перемещения шторок относительно кадрового окна. Шторные Ф. з. располагаются вблизи фокальной плоскости объектива; поэтому их относят к т. н. фокальным затворам.
