Первые работы по Ф. а. относятся к 1857, когда Дж. Бонд выполнил многократное фотографирование двойной звезды Мицар и измерил на фотографии позиционный угол компонентов. В 90-х гг. 19 в. методы Ф. а. получили большое распространение. Новый раздел Ф. а. возник с началом фотографических наблюдений искусственных спутников Земли (ИСЗ) в начале 60-х гг. Одной из основных особенностей редукции фотографий прохождений спутников по звёздному небу (спутникограмм) является необходимость вычисления точных моментов формирования изображений быстро движущегося спутника на фотоснимке (с точностью до 0,1–1 мсек ) . При наблюдениях слабых спутников, не оставляющих заметного следа на фотоэмульсии, фотопластинку (фотоплёнку) перемещают в фокальной плоскости объектива фотокамеры вслед за движущимся изображением спутника, что позволяет увеличить эффективную экспозицию спутника. Необходимость учёта таких перемещений фотопластинки относительно опорных звёзд также является особенностью редукции спутникограмм.

Основным инструментом, применяемым в Ф. а., служит астрограф. Для наблюдений ИСЗ, метеоров и некоторых др. небесных светил применяются широкоугольные светосильные астрографы, в частности спутниковые фотокамеры.

Лит.: Дейч А. Н., Фотографическая астрометрия, в кн.: Курс астрофизики и звёздной астрономии, 3 изд., т. 1, М., 1973.

Н. П. Ерпылёв.

Фотографи'ческая за'пись,запись электрических сигналов, несущих информацию о звуке и (или) изображении, осуществляемая с помощью фотографических методов. В системах Ф. з. носителем записи (НЗ) служит фото- или киноплёнка, фотопластинка либо какой-либо другой фотографический материал, а запись производится световым или электронным пучком (см. также Запись и воспроизведение информации ) . В процессе записи либо НЗ перемещается относительно неподвижного пучка, либо записывающий пучок перемещается относительно неподвижного НЗ. При записи изменяют в соответствии с записываемым сигналом интенсивность или форму падающего на НЗ пучка (см. Модуляция света ) . В результате последующей фотографической обработки НЗ ( проявления фотографического, фиксирования фотографического и пр.) получают сигналограмму, на которой записанный сигнал закодирован в форме соответствующего изменения оптической плотности или коэффициента отражения различных участков НЗ. Различают Ф. з. некогерентным светом (с использованием светового луча, не обладающего пространственной когерентностью ) , электронно-фотографическую запись (с использованием электронного луча) и Ф. з. когерентным светом (с использованием светового луча лазера ) . Ф. з. некогерентным светом – наиболее распространённый вид Ф. з. Её используют для звукозаписи (например, в звуковом кино ) , а также для записи телевизионных изображений с экрана приёмной телевизионной трубки ( кинескопа ) , осуществляемой в телевизионных студиях с целью консервации (хранения) телевизионных программ. В практике фотографической звукозаписи некогерентным светом преимущественно используют системы с модуляцией длины записываемого на НЗ штриха электромеханическим модулятором света с подвижным зеркальцем (управляемым магнитоэлектрическим устройством) с применением внешнего источника света постоянной интенсивности. В таких системах Ф. з. (см. рис. ) на НЗ (например, киноплёнке) создаётся (при помощи микрообъектива) изображение оптическое диафрагмы с узким прямоугольным вырезом. В свою очередь, в плоскости этой диафрагмы формируется (при помощи изображающей линзы, зеркальца и конденсоров ) оптическое изображение диафрагмы с М-образным вырезом, освещаемой т. н. записывающей лампой. При колебаниях зеркальца в соответствии с законом изменения записываемого сигнала изображение М-образного выреза колеблется относительно узкой щели, в результате чего происходит изменение ширины незасвеченных участков на НЗ. Полученная (после проявления плёнки) фонограмма называется двухсторонней фотографической фонограммой переменной ширины.

Воспроизведение записанной информации с фотографической сигналограммы осуществляется при прохождении через неё воспроизводящего светового пучка. В процессе воспроизведения сигналограмма движется относительно воспроизводящего пучка со скоростью, равной скорости движения НЗ относительно записывающего пучка при записи. Прошедший через сигналограмму (или отражённый от неё) свет поступает в фотоэлектрический преобразователь (например, на фотоэлемент ) , в котором закодированный на сигналограмме сигнал превращается в электрический сигнал.

Электронно-фотографическая запись и Ф. з. когерентным светом позволяют осуществить более качественную (по сравнению с Ф. з. некогерентным светом) запись высокочастотных колебаний и повысить плотность записи; это обусловливает целесообразность (и перспективность) использования таких видов Ф. з. для записи изображений.

Лит.: Бургов В. А., Основы записи и воспроизведения звука, М., 1954; Джакония В. Е., Запись телевизионных изображений, Л., 1972.

В. А. Бургов.

Фотографи'ческая звёздная величина',см. Звёздная величина.

Фотографи'ческая звукоза'пись,система записи звуковой информации с использованием киноплёнки в качестве носителя записи. Подробнее см. в ст. Звукозапись, Фотографическая запись.

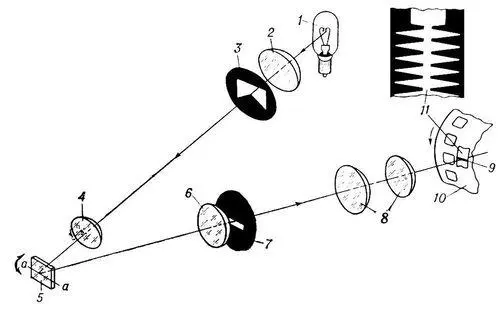

Схема светомодулирующего устройства с зеркальным модулятором света для фотографической звукозаписи: 1 — записывающая лампа; 2 и 6 — конденсорные линзы; 3 — диафрагма с М-образным вырезом; 4 — изображающая линза; 5 — модулирующее зеркальце; 7 — диафрагма с узким прямоугольным вырезом; 8 — микрообъектив; 9 — световой штрих на кинопленке; 10 — кинопленка; 11 — фрагмент фонограммы с «сфотографированным» на ней звуком.

Фотографи'ческая зени'тная труба',см. Зенитная труба фотографическая.

Фотографи'ческая широта',проекция прямолинейного участка характеристической кривой фотографического материала на ось логарифмов экспозиций. Ф. ш. показывает то предельное отношение яркостей на объекте съёмки, которое данный фотоматериал ещё способен передать без нелинейных искажений. См. ст. Сенситометрия (там же см. рис. 1 и лит.).
