БСЭ БСЭ - Большая Советская Энциклопедия (ФЕ)

Широкое распространение в качестве плёнкообразователей получили продукты взаимодействия феноло-формальдегидных смол с растительными маслами (назначение последних – пластификация смол). Растворители этих лаков – сольвент-нафта, уайт-спирит, скипидар. Смолы, совместимые с маслами, получают: модификацией резольных смол канифолью с последующей этерификацией, например глицерином (образующиеся продукты называются искусственными копалами); синтезом смол из алкилфенолов (например, бутил- или амилфенолов); этерификацией резольных смол бутиловым спиртом (т. н. бутанолизация смол). Искусственные копалы и бутанолизированные смолы служат основой консервных лаков. Из алкилфеноло-формальдегидных смол готовят, например, грунтовки, которые используют при нанесении покрытий, эксплуатируемых в тропическом климате.

Разновидность ф.-а. л. – водоразбавляемые лакокрасочные материалы, которые получают, например, соконденсацией феноло-формальдегидных смол с маслами, алкидными или полиакриловыми плёнкообразователями. Такие материалы, образующие антикоррозионные покрытия, применяют для нанесения методом электроосаждения (см. Лакокрасочные покрытия ).

Лит. см. при ст. Лаки .

М. М. Гольдберг.

Фено'ло-альдеги'дные смо'лы,олигомерные продукты поликонденсации фенола, его гомологов (крезолов, ксиленолов) и многоатомных фенолов (например, резорцина) с альдегидами (формальдегидом и фурфуролом). Наибольшее практическое значение имеют феноло-формальдегидные смолы (ФФС), получаемые из фенолов (главным образом монооксибензола – см. Фенол ) и формальдегида. В зависимости от соотношения реагирующих веществ и природы катализатора образуются термопластичные (новолаки) или терморсактивные (резолы) смолы (см. также Пластические массы ) . Так, в присутствии кислых катализаторов (обычно соляной или щавелевой кислоты) при избытке фенола получают новолачные смолы; в присутствии основных катализаторов, например NaOH, Ba (OH) 2, NH 4OH, при избытке формальдегида – резольные смолы.

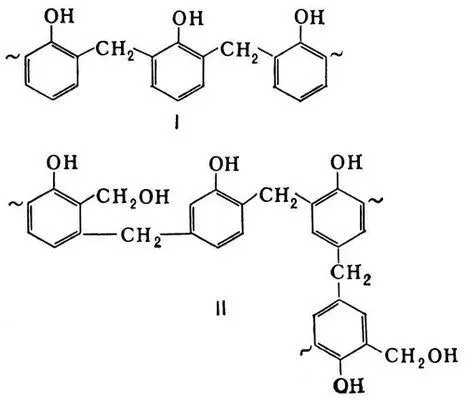

Новолачные смолы – преимущественно линейные олигомеры, в молекулах которых фенольные ядра соединены метиленовыми мостиками (например, I) и почти не содержат метилольных групп (– CH 2OH), Резольные смолы – смесь линейных и разветвленных олигомеров (например, II), содержащих большое число метилольных групп, способных к дальнейшим превращениям:

Новолаки получают по периодической и непрерывной схеме; резолы – только но периодической. Технологический процесс включает стадии поликонденсации, осуществляемой при температуре кипения смеси (90–98 °С), и сушки, проводимой при остаточном давлении 13,30–19,98 н/м 3 , или 100–150 мм рм. см. Температура в конце сушки при получении новолаков 120–130 °С, резолов 90–105 °С. Новолачные смолы выпускают в виде твёрдых продуктов (стеклообразных кусков, чешуек или гранул), резольные – в виде твёрдых и жидких. Новолаки и резолы (молярная масса 600–1300 и 400–1000 соответственно) хорошо растворяются в спиртах и ацетоне, окрашены в зависимости от типа использованного катализатора в различные цвета – от светло-жёлтого до красноватого. В процессе переработки при нагревании ФФС отверждаются (см. Отверждение полимеров ) , причём для отверждения новолачных смол необходим отвердитель (обычно вводят уротропин; 6–14% от массы смолы). При отверждении резольных смол различают три стадии: А (начальная), В (промежуточная), С (конечная). На стадии А смола (резол) по физическим свойствам аналогична новолакам, т.к. растворяется и плавится, на стадии В смола (резитол) способна размягчаться при нагревании и набухать в растворителях, на стадии С смола (резит) не плавится и не растворяется.

Отверждённые смолы характеризуются высокими тепло-, водо- и кислотостойкостью, хорошими диэлектрическими свойствами, а в сочетании с наполнителями – и высокой механической прочностью (см. Фенопласты ). Отверждённые новолаки уступают резитам по тепло-, водо-, химстойкости и диэлектрическим свойствам.

Для направленного изменения свойств ФФС в реакцию при их получении вводят компоненты, способные взаимодействовать с фенолом и формальдегидом. Так, при введении анилина повышаются диэлектрические свойства и водостойкость, при введении мочевины – светостойкость. Для придания способности растворяться в неполярных растворителях и совмещаться с растительными маслами ФФС модифицируют канифолью, трет-бутиловым спиртом; смолы этого типа широко используют в качестве основы для феноло-альдегидных лаков. ФФС совмещают с др. олигомерами и полимерами, например с полиамидами, – для придания более высокой тепло- и водостойкости, эластичности; с поливинилхлоридом – для улучшения водо- и химстойкости; с каучуками – для повышения ударной вязкости, с поливинилбутиралем – для улучшения адгезии (такие смолы – основа клеев БФ, см. Феноло-альдегидные клеи ). ФФС используют для отверждения эпоксидных смол с целью придания последним более высокой термо-, кислото- и щёлочестойкости. ФФС наиболее широко применяют в производстве различных видов пластмасс: новолаки – для получения пресс-порошков, резолы – пресс-порошков, волокнитов, слоистых пластиков. Из новолаков и резолов изготовляют пенопласты и сотопласты.

Лит.: Энциклопедия полимеров, т. 3, М., 1977.

Г. М. Цейтлин.

Феноло-альдегидные смолы.

Фенологи'ческие ка'рты,тематические географические карты, характеризующие сезонную динамику отдельных природных явлений или их совокупности. Основной метод фенологического картографирования – проведение изофен . Оперативные Ф. к. представляют природные процессы текущего года (динамика снежного покрова, зацветание растений); феноклиматические – процессы в их среднем многолетнем выражении (сезонные изменения количества осадков, температуры). Многие Ф. к. имеют практическое значение для народного хозяйства (с. хозяйство, лесное хозяйство, охотничий промысел и др.). Ф. к. обычно составляют по данным наблюдений т. н. фенологических сетей, включающих многочисленные фенологические пункты (см. Фенология ) , а также по данным дистанционной съёмки, Ф. к. нередко включают в комплексные или специальные географические атласы. (См. образец Ф. к.)

Лит.: Кельчевская Л. С., Нестеренко О. И., Методические указания по обработке данных фенологических наблюдений и их картографированию, [Обнинск], 1968; Малышева Г. С., Методическое руководство по составлению фитофенологических карт, Л., 1968; Кирильцева А. А., Фитофенологическое картографирование с применением биометрических методов, Аш., 1975.
