Циклогексано'н,пимелинкетон, алициклический кетон; бесцветная жидкость с резким, напоминающим ацетон запахом; t пл— 40,2 °С, t кип 155,6 °С, плотность 0,946 г/см 3 (20 °C).

Растворяется в воде (~7% при 20 °С), смешивается с большинством органических растворителей, растворяет нитроцеллюлозу, ацетаты целлюлозы, жиры, воски, многие природные смолы, поливинилхлорид и др.; обладает всеми характерными для кетонов химическими свойствами. В промышленности Ц. получают каталитическим окислением циклогексана (обычно образуется смесь с циклогексанолом) и каталитическим окислением циклогексанола; применяют главным образом как полупродукт для получения капролактама и адипиновой кислоты — сырья в производстве полиамидов— и как растворитель.

Циклогене'з,процесс возникновения и развития циклона. Процесс возникновения и развития антициклона называется антициклогенезом.

Циклогра'мма,цикловая диаграмма, графическое изображение циклического процесса (термодинамического, технологического и др.). Ц. строится на основании опытных или расчётных данных и используется для определения или уточнения элементов цикла. Широко применяется при конструировании исполнительных органов машин-автоматов.

Циклогра'фия(от цикла... и ...графия ) , метод изучения движений человека путём последовательного фотографирования (до сотен раз в секунду) меток или лампочек, укрепленных на движущихся частях тела. Впервые фотографирование фаз движения было предложено в 80-х гг. 19 в. французским учёным Э. Мареем. Н. А. Бернштейн в 20-х гг. 20 в. усовершенствовал и модифицировал Ц., например он предложил кимоциклографию — съёмку на передвигающуюся плёнку. На основе анализа циклограмм — циклограмметрии — для ряда движений были получены данные о траектории отдельных точек тела, о скоростях и ускорениях движущихся частей тела, что дало возможность вычислить величины сил, обусловливающих данное движение. Эти сведения легли в основу современных представлений о принципах управления движениями человека, использованы при изучении спортивных движений, двигательных нарушений и др. К Ц. близок метод киносъёмки движений с последующей обработкой кадров наподобие циклограмм. См. также Электромиография.

Лит.: Бернштейн Н. А., Очерки по физиологии движений и физиологии активности, М., 1966.

Р. С. Персон.

Цикло'ида(от греч. kykloeides — кругообразный, круглый), плоская кривая. См. Линия.

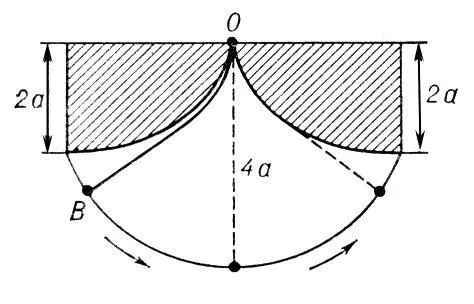

Циклоида'льный ма'ятник,математический маятник, который, совершая под действием силы тяжести колебания, описывает дугу циклоиды (см. в ст. Линия ) с вертикальной осью и выпуклостью, обращенной вниз. Ц. м. можно осуществить, подвесив грузик В на нити длиной 4 а и заставив нить огибать при колебаниях циклоидальные шаблоны (на рис . заштрихованы), у которых радиус производящего круга равен а. Тогда груз В будет описывать такую же циклоиду, т. е. будет Ц. м. Период колебаний Ц. м. около положения равновесия (наинизшей точки циклоиды) не зависит от размахов колебаний и определяется формулой Т = 2p(4 а / g ) 1/2, где g — ускорение силы тяжести. Т. о., колебания Ц. м. строго изохронны, в то время как для других маятников это свойство имеет место лишь приближённо при малых колебаниях.

К ст. Циклоидальный маятник.

Цикло'идная чешуя',чешуя костистых рыб (лососеобразных, сельдеобразных, карпообразных и др.), характеризующаяся гладким закруглённым задним краем. Каждая из чешуй лежит в глубоком кармане соединительнотканного слоя кожи, черепицеобразно налегая на последующую, и состоит из двух слоев бесклеточной костной ткани: гомогенного крышечного и волокнистого базального. Крышечный слой нарастает по периферии концентрическими полосками — склеритами, периодичность в образовании которых позволяет определять по годичным кольцам возраст и темп роста рыбы. От центра Ц. ч. отходят радиальные питательные канальцы, которые у костноязычных рыб образуют сложную ячеистую структуру.

Цикло'идное зацепле'ние,образуется зубчатыми колёсами, профили зубьев которых очерчены по эпициклоиде и гипоциклоиде (см. в ст. Линия ) . Эпициклоида и гипоциклоида являются траекториями точек внешней и внутренней вспомогательных окружностей, катящихся без скольжения по неподвижной начальной окружности. Начальная окружность делит профиль зуба колеса на головку и ножку, причём головка очерчена по эпициклоиде, а ножка — по гипоциклоиде. Геометрическим местом контакта профилей — линией зацепления LPL (см. рис. ) — являются дуги вспомогательных окружностей, ограниченные окружностями вершин зубьев зубчатых колёс. При правильном зацеплении выпуклый эпициклоидный профиль головки зуба одного колеса на линии зацепления контактирует с вогнутым гипоциклоидным профилем ножки зуба др. колеса, в отличие от эвольвентного зацепления, при котором и головка, и ножка выпуклые. Такая особенность Ц. з. создаёт более благоприятное распределение давления в месте контакта зубьев и обеспечивает меньший по сравнению с эвольвентным зацеплением износ (основное достоинство Ц. з.). Ц. з. чувствительно к изменению межосевого расстояния O 1O 2 . При его изменении могут вступить в зацепление только эпициклоидные или только гипоциклоидные участки профилей зубьев колёс. Если у зацепляющихся колёс диаметры вспомогательных окружностей равны радиусам начальных окружностей, то гипоциклоида вырождается в прямую линию (такие зубчатые колёса находят применение в часовых механизмах). По эпициклоиде выполняются профили колёс Рута, используемые, например, в винтовых компрессорах. Разновидностью Ц. з. является цевочное, в котором зубья одного из колёс заменены цевками — цилиндрами с геометрическими осями, параллельными геометрической оси колеса (см. Цевочный механизм ) . Каждое из двух зацепляющихся колёс зубчатой передачи с Ц. з. при изготовлении нарезается своим зуборезным инструментом, вследствие чего оно существенно менее технологично, чем эвольвентное. Передачи с Ц. з. обладают меньшей несущей способностью, чем эвольвентные, и, за исключением указанных примеров, не находят применения в технике.
