Лит.: Литвин Ф. Л., Теория зубчатых зацеплении, 2 изд., М., 1968.

Э. Б. Булгаков.

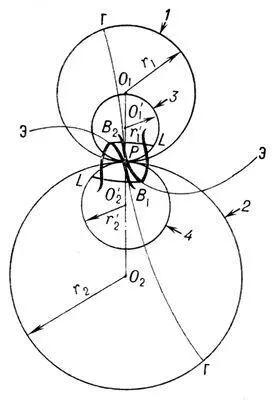

Циклоидное зацепление: 1, 2 — начальные окружности колес с радиусами r 1и r 2; 3, 4 — вспомогательные окружности колёс с радиусами r’ 1и r’ 2; ЭЭ — эпициклоида; ГГ — гипоциклоида; LPL — линия зацепления; В 1Р и В 2Р — участки профилей головки зубьев.

Цикломорфо'з(от цикло... и греч. morphe — форма, вид), смена отличающихся друг от друга последовательных поколений особей одного вида в связи с сезонными различиями в условиях жизни. Ц. изучен главным образом на примере сезонных изменений партеногенетических поколений коловраток, по отношению к которым в основном и применяется этот термин.

Цикло'нв промышленности, аппарат для очистки воздуха (газа) от взвешенных в нём твёрдых частиц (капель) под действием центробежной силы ( рис. ). Запылённый газовый поток обычно вводится со значительной скоростью в верхнюю часть корпуса Ц. через патрубок, расположенный по касательной или по спирали к окружности цилиндрической поверхности Ц.; в результате газ приобретает вращательное движение и движется по спирали сверху вниз, образуя внешний вихрь. При этом под действием центробежной силы инерции взвешенные частицы отбрасываются к стенкам Ц., опускаются вместе с газом в низ корпуса Ц. и затем выносятся через пылеотводящий патрубок. Очищенный от пыли газ поднимается кверху через выходную трубу, образуя внутренний вихрь, и выходит наружу. Получили распространение также Ц. с осевым вводом газа, в которых вращательное движение газовому потоку придаётся с помощью т. н. направляющего аппарата, выполненного в виде винтообразных лопастей (винта) или розетки с наклонными лопатками.

Степень очистки газа от пыли в Ц. зависит от геометрических размеров и формы аппарата, свойств пыли, скорости потока газа и т.д. Улавливание частиц в Ц. улучшается с повышением скорости газового потока (наиболее эффективные скорости находятся в интервале 20—25 м/сек ) , а также с уменьшением диаметра Ц. Поэтому для получения высокого кпд при большом количестве очищаемого газа применяют несколько параллельно установленных Ц. В Ц. наиболее совершенных конструкций можно достаточно полно улавливать частицы размером 5 мкм и более. См. также Гидроциклон.

Циклон: а — общий вид; б — схема; 1 — коническая часть корпуса; 2 — цилиндрическая часть корпуса, образующая кольцевое пространство; 3 — выходная труба; 4 — металлический зонт.

Цикло'н(от греч. kyklon — кружащийся, вращающийся), атмосферное возмущение с пониженным давлением в центре и вихревым движением воздуха. Различают Ц. внетропические и тропические. Последние обладают особыми свойствами и возникают гораздо реже (см. Циклон тропический ) .

Минимальное атмосферное давление в Ц. приходится на центр Ц. ( рис. 1 ); к периферии оно растет, т. е. горизонтальные барические градиенты направлены снаружи Ц. внутрь. В хорошо развитом Ц. давление в центре на уровне моря может понижаться до 950—960 мбар (1 бар = 10 5 н/м 2 ) , а в отдельных случаях до 930—920 мбар (при среднем давлении на уровне моря около 1012 мбар ) . Замкнутые изобары (линии равного давления) неправильной, но в общем овальной формы ограничивают область пониженного давления (барическую депрессию) поперечником от нескольких сотен км до 2—3 тысяч км. В этой области воздух находится в вихревом движении. В свободной атмосфере, выше пограничного слоя атмосферы (около 1000 м ) он движется приблизительно по изобарам, отклоняясь от барического градиента на угол, близкий к прямому, вправо в Северном полушарии и влево в Южном (вследствие влияния отклоняющей силы Кориолиса и центробежной силы, возникающей при движении по криволинейным траекториям). В пограничном слое ветер вследствие силы трения более или менее значительно (в зависимости от высоты) отклоняется от изобар в сторону барического градиента. У земной поверхности ветер образует с барическим градиентом угол порядка 60°, т. е. к вращательному движению воздуха присоединяется течение воздуха вовнутрь Ц. ( рис. 1 ). Линии тока принимают форму спиралей, сходящихся к центру Ц. Скорости ветра в Ц. сильнее, чем в смежных областях атмосферы; иногда они достигают более 20 м/сек (шторм) и даже более 30 м/сек (ураган).

В связи с восходящими составляющими движения воздуха, особенно вблизи фронтов атмосферных, в Ц. преобладает облачная погода. Основная часть атмосферных осадков во внетропических широтах выпадает именно в Ц. Вследствие вихревого движения воздуха в область Ц. втягиваются различные по температуре воздушные массы из разных широт Земли. С этим связана температурная асимметрия Ц.: в разных его секторах температуры воздуха различны. Это относится в особенности к подвижным циклонам, возникающим на главных фронтах тропосферы (арктических, антарктических, полярных). Наблюдаются, однако, слабые («размытые») Ц. над тёплыми участками земной поверхности (пустыни, внутренние моря) — т. н. термические депрессии — малоподвижные, с достаточно равномерным распределением температуры.

С высотой изобары Ц. постепенно теряют замкнутую форму. Это происходит по-разному, в зависимости от стадии развития Ц. и от распределения температуры в нём. В начальной стадии развития подвижной (фронтальный) Ц. охватывает лишь нижнюю часть тропосферы. В стадии наибольшего развития Ц. может распространяться на всю высоту тропосферы и даже простираться в нижнюю стратосферу. Термические депрессии всегда ограничиваются нижней тропосферой.

Подвижные Ц. перемещаются в атмосфере в общем с З. на В. В каждом отдельном случае направление перемещения определяется направлением общего переноса воздуха в верхней тропосфере. Противоположные (с В. на З.) перемещения редки. Средние скорости перемещения Ц. порядка 30—45 км/ч, но встречаются Ц., которые движутся быстрее (до 100 км/ч ) , особенно в начальных стадиях развития; в заключительной стадии Ц. могут подолгу не менять положения. Перемещение Ц. через какой-либо район вызывает резкие и значительные местные (локальные) изменения не только атмосферного давления и ветра, но также температуры и влажности воздуха, облачности, осадков.

Подвижные Ц. развиваются обычно на ранее возникших главных фронтах тропосферы, как волновые возмущения при переносе воздуха по обе стороны фронта ( рис. 2, 2). Неустойчивые фронтальные волны растут и превращаются в циклонические вихри. Перемещаясь вдоль фронта (обычно вытянутого по широте), Ц., в свою очередь, деформирует его, создавая меридиональные составляющие ветра и тем способствуя переносу тёплого воздуха в передней (восточной) части Ц. к высоким широтам и холодного воздуха в тыловой (западной) части Ц. — к низким широтам. В южной части Ц. в нижних слоях создаётся т. н. тёплый сектор, ограниченный тёплым и холодным фронтами (стадия молодого Ц. — рис. 2 , 3). В последующем, при смыкании холодного и тёплого фронтов (окклюзия Ц.), тёплый воздух оттесняется холодным воздухом от земной поверхности в высокие слои, тёплый сектор ликвидируется, и в Ц. устанавливается более равномерное распределение температуры (стадия окклюдированного Ц. — рис. 2 , 4). Запас энергии, способной превратиться в кинетическую, в Ц. иссякает; Ц. затухает или объединяется с другим Ц.
