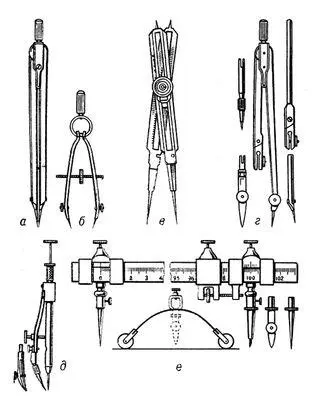

Циркули: а — разметочный; б — кронциркуль микрометрический; в — пропорциональный; г — чертёжный; д — кронциркуль падающий («балеринка» ); е — штангенциркуль.

Ци'ркуль(лат. Circmus), созвездие Южного полушария неба, наиболее яркая звезда 3,2 визуальной звёздной величины. На территории СССР не видно. См. Звёздное небо.

Ци'ркульная пила',малоупотребительное название круглой (дисковой) пилы.

Циркуля'р(нем. Zirkular, от лат. circularis — круговой), распоряжение государственного или общественного органа либо разъяснение о порядке применения какого-либо акта, рассылаемое подведомственным учреждениям и организациям. Как правило, касается одного или нескольких вопросов ведомственного характера. В СССР до 1936 Ц. — официальный акт, издававшийся руководителем наркомата.

Циркуля'рная переда'ча телегра'мм,метод одновременной передачи телеграмм с идентичным текстом от одного отправителя к нескольким получателям (в несколько телеграфных адресов ) ; применяется на крупных (например, областных) узлах связи. Ц. п. т. осуществляют при помощи телеграфных аппаратов и специальных коммутирующих устройств (т. н. схемных коммутаторов), к которым подведены линии от телеграфных аппаратов небольших (например, районных) узлов связи.

Циркуля'рная связь,многоадресная связь, электросвязь, при которой сообщение, передаваемое из одного пункта, поступает одновременно на несколько других пунктов. Посредством Ц. с., осуществляемой по коммутируемым телеграфным и телефонным сетям, организуют циркулярную передачу телеграмм, многоадресную передачу данных, совещания по телефону (т. н. конференц-связь; см. Избирательная телефонная связь ) . Часто Ц. с. используют во внутрипроизводственной диспетчерской связи, при абонентском телеграфировании.

Циркуля'рный психо'з,то же, что маниакально-депрессивный психоз.

Циркуля'тор,многоплечее (многополюсное) устройство для направленной передачи энергии ВЧ электромагнитных колебаний: энергия, подведённая к одному из плеч, передаётся в другое (строго определённое) плечо в соответствии с порядком их чередования. Различают электронные и ферритовые Ц. В электронных Ц. используется способность некоторых активных фазовращателей создавать необратимый фазовый сдвиг в p рад (см. также Фазоинвертор ) . Такие Ц. выполняют на основе дискретных элементов — транзисторов, диодов, резисторов. Известны электронные 3-плечие Ц. ( У -Ц.) с сосредоточенными параметрами, применяемые в диапазоне частот от единиц до нескольких десятков Мгц. Действие ферритовых Ц. основано на способности ферритов, намагниченных во внешнем постоянном магнитном поле, создавать при взаимодействии с электромагнитным полем (волной) невзаимный фазовый сдвиг, невзаимный поворот плоскости поляризации (см. Фарадея эффект ) либо такую комбинацию волн, которая обеспечивает их распространение только в одном из плеч. Различают следующие ферритовые Ц.: фазовый У -Ц. с сосредоточенными параметрами, применяемый в диапазоне частот от сотен до тысяч Мгц, невзаимный фазовый сдвиг в котором осуществляется при помощи намагниченного ферритового образца и системы индуктивно связанных витков; Ц. на основе разветвленных прямоугольных или круглых радиоволноводов либо полосковых линий (в т. ч. микрополосковых линий) — У -, Т- и Х -Ц. с распределёнными параметрами, используемые в диапазоне частот от тысяч до десятков тысяч Мгц, например поляризационный Х -Ц. (см. рис. ), фазовый Ц., состоящий из двух волноводных мостов и двух невзаимных ферритовых фазовращателей.

Наиболее перспективны ферритовые Ц. Их применяют, например, в качестве коммутаторов, т.к. при изменении направления постоянного магнитного поля порядок следования плеч изменяется на обратный. Ферритовые Х- и У -Ц. используют в антенно-фидерных трактах для переключения антенны или модуля сложной фазированной антенной решётки из режима передачи в режим приёма. Ферритовый У -Ц., в котором одно из плеч содержит поглощающую нагрузку, представляет собой разновидность вентиля электрического. Образуя из нескольких У -Ц. последовательные (каскадные) соединения, можно получать Ц. с любым заданным числом плеч; такие системы в сочетании с полосно-пропускающими электрическими фильтрами позволяют реализовать устройства для сложения или разделения сигналов с различными несущими частотами с использованием при этом минимального числа фильтров.

Лит.: Лебедев И. В., Техника и приборы СВЧ, 2 изд., т. 1, М., 1970; Вольман В. И., Пименов Ю. В., Техническая электродинамика, М., 1971; Knerr R. H., An annotated bibliography of microwave circulators and isolators. 1968—1975, «IEEE Transactions on Microwave Theory and Techniaues», 1975, v. 23, № 10, oct.

Р. И. Перец.

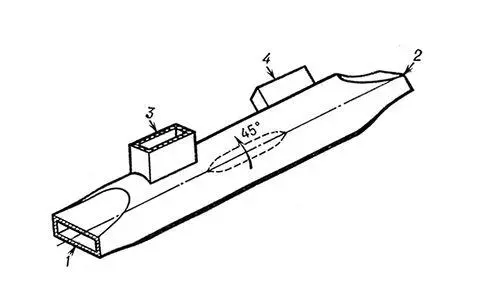

Поляризационный циркулятор на основе отрезка волновода с круглым сечением: 1, 2, 3, 4 — плечи циркулятора в виде отрезков стандартных волноводов с прямоугольным сечением, расположенных под углом 45° последовательно по отношению друг к другу; пунктиром изображён ферритовый образец, обеспечивающий поворот плоскости поляризации волны на 45° в направлении, указанном стрелкой, в результате энергия, если её подвести к плечу 4, поступает только в плечо 1, к плечу 3 — только в плечо 4 т. д.

Циркуля'циявекторного поля а (r) вдоль замкнутой кривой L, интеграл вида:

;

в координатной форме Ц. равна

Работа, совершаемая силами силового поля a ( r ) при перемещении пробного тела (единичной массы, заряда и т. д.) вдоль кривой L, равна Ц. поля вдоль L.

Циркуля'ция атмосфе'рыобщая, система крупномасштабных воздушных течений над земным шаром. В тропосфере сюда относятся пассаты, муссоны, воздушные течения, связанные с циклонами и антициклонами, в стратосфере — преимущественно зональные (западные и восточные) переносы воздуха с наложенными на них т. н. длинными волнами. Создавая перенос воздуха, а с ним тепла и влаги из одних широт и регионов в другие, Ц. а. является важнейшим климатообразующим процессом. Характер погоды и его изменения в любом месте Земли определяются не только местными условиями теплооборота и влагооборота между земной поверхностью и атмосферой, но и Ц. а.
