Газовая Х. применяется также для определения физико-химических характеристик индивидуальных соединений: теплоты адсорбции и растворения, энтальпии, энтропии, констант равновесия и комплексообразования; для твёрдых веществ этот метод позволяет измерить удельную поверхность, пористость, каталитическую активность.

Жидкостная Х. используется для анализа, разделения и очистки синтетических полимеров, лекарственных препаратов, детергентов, белков, гормонов и др. биологически важных соединений. Использование высокочувствительных детекторов позволяет работать с очень малыми количествами веществ (10 -11—10 -9 г ) , что исключительно важно в биологических исследованиях. Часто применяется молекулярно-ситовая Х. и Х. по сродству; последняя основана на способности молекул биологических веществ избирательно связываться друг с другом.

Тонкослойная и бумажная Х. используются для анализа жиров, углеводов, белков и др. природных веществ и неорганических соединений.

В некоторых случаях для идентификации веществ используется Х. в сочетании с др. физико-химическими и физическими методами, например с масс-спектрометрией, ИК-, УФ-спектроскопией и др. Для расшифровки хроматограмм и выбора условий опыта применяют ЭВМ.

Лит.: Жуховицкий А. А., Туркельтауб Н. М., Газовая хроматография, М., 1962; Киселев А. В., Яшин Я. И., Газо-адсорбционная хроматография, М., 1967; Сакодынский К. И., Волков С. А., Препаративная газовая хроматография, М., 1972; Гольберт К. А., Вигдергауз М. С., Курс газовой хроматографии, М., 1974; Хроматография на бумаге, пер. с чеш., М., 1962; Детерман Г., Гель-хроматография, пер. с нем., М., 1970; Morris С. J. О., Morris P., Separation methods in biochemistry, L., 1964.

К. И. Сакодынский.

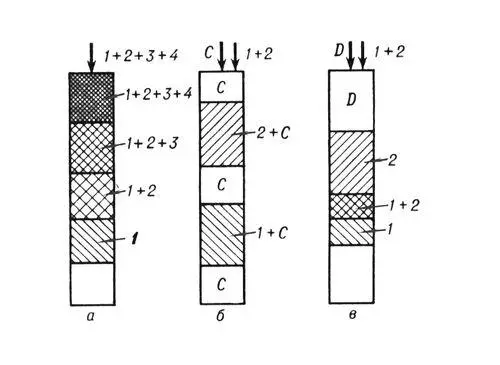

Основные варианты проведения хроматографического процесса: а — фронтальный; б — проявительный; в — вытеснительный; 1, 2, 3, 4 — разделяемые вещества; C — несорбирующаяся подвижная фаза; D — вытеснитель.

Хромато'графы,приборы или установки для хроматографического разделения и анализа смесей веществ (см. Хроматография ) . Основными частями Х. являются: система для ввода исследуемой смеси веществ (пробы); хроматографическая колонка; детектирующее устройство (детектор); системы регистрации и термостатирования; для препаративных (в т. ч. производственных) Х., кроме того, отборные приспособления и приёмники для разделённых компонентов.

В соответствии с агрегатным состоянием используемой подвижной фазы существуют газовые и жидкостные Х. В подавляющем числе Х. реализуется проявительный вариант хроматографии. В газовом Х. (см. рис. ) газ-носитель из баллона через регуляторы расхода и давления непрерывно с постоянной или переменной скоростью подаётся в хроматографическую колонку-трубку (диаметром 2—5 мм и длина 1—10 м ) , заполненную сорбентом и помещенную в термостат, позволяющий поддерживать заданную температуру (вплоть до 500 °С).

Ввод газообразной пробы (1—50 см 3 ) и жидкой (несколько мкл ) осуществляется либо вручную (газовым шприцем или микрошприцем), либо автоматически — при помощи микродозаторов. В хроматографической колонке происходит разделение исходной многокомпонентной смеси на ряд бинарных смесей, состоящих из газа-носителя и одного из анализируемых компонентов. Бинарные смеси в определённой последовательности, зависящей от сорбируемости компонентов, поступают в детектор. В результате происходящих в детекторе процессов (изменения теплопроводности, ионизационного тока и др.) фиксируется изменение концентрации выходящих компонентов; преобразованные в электрический сигнал, эти процессы записываются в виде выходной кривой.

Наиболее распространённые детекторы газовых Х. — термокондуктометрические и ионизационные. Типичным примером первых является детектор по теплопроводности (катарометр), в мостовую цепь которого включены две ячейки для измерения теплопроводности; через них протекают потоки чистого газа-носителя и бинарная смесь. Теплопроводность последней отличается от теплопроводности чистого газа-носителя; поэтому при прохождении бинарной смеси через чувствительный элемент детектора — нагретую спираль с сопротивлением 10—80 ом — меняются температура и сопротивление спирали в зависимости от концентрации компонента. Такой детектор позволяет определять концентрации веществ в пределах 10 -1—10 -2%.

Главной частью ионизационных детекторов является ионизационная камера, где происходит ионизация молекул, попадающих в неё с потоком газа-носителя из хроматографической колонки. Ионизацию исследуемых веществ осуществляют в пламени водорода, метастабильными атомами аргона или гелия, медленными электронами и т.д. Ионы под воздействием приложенного напряжения перемещаются в ионизационной камере, что приводит к образованию электрического тока. Ионизационные детекторы позволяют определять концентрации веществ в пределах 10 -4—10 -7%.

Термокондуктометрические и ионизационные детекторы характеризуются чувствительностью (минимально определяемая концентрация вещества), селективностью (способность избирательно определять в смеси отдельные компоненты), прямой зависимостью сигнала от концентрации.

В жидкостном Х. в качестве детектирующего устройства используют проточный рефрактометр, включаемый по дифференциальной схеме, или детектор поглощения в ультрафиолетовой области. Подачу подвижной фазы — растворителя осуществляют при помощи беспульсационных систем (давление до 50 Мн/м 2, или 500 кгс/см 2 ) , а ввод пробы — микрошприцем или переключающимся краном. Длина хроматографической колонки в жидкостном Х. не превышает 1 м. В целом детекторы жидкостных Х. обладают существенно меньшей чувствительностью (примерно на 2 порядка), чем детекторы газовых Х. Для точного измерения концентраций веществ детекторы калибруют по смесям известного состава.

Достигаемые скорость и точность анализа в Х. во многом определяются правильным выбором рабочего режима детектора и условий эксперимента (тип сорбента, температура, скорость газа-носителя, длина хроматографической колонки и др.). Для ускорения анализа применяют программированное во времени изменение температуры хроматографической колонки или расхода газа-носителя.

Лит.: Приборы для хроматографии, М., 1973; Бражников В. В., Дифференциальные детекторы для газовой хроматографии, М., 1974.

К. И. Сакодынский.

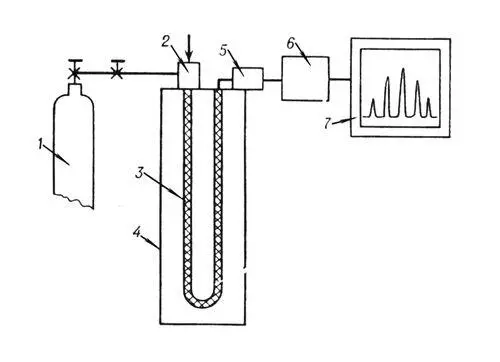

Принципиальная схема газового хроматографа: 1 — баллон с инертным газом; 2 — устройство для ввода пробы в хромотографическую колонку; 3 — хромотографическая колонка; 4 — термостат; 5 — детектор; 6 — преобразователь сигналов; 7 — регистратор.
