Используя критерий Найквиста, можно судить об устойчивости замкнутой линейной системы (т. е. системы с обратной связью) по АФХ разомкнутой системы: замкнутая система устойчива, если АФХ разомкнутой системы не охватывает критической точки с координатами — 1,0 ( рис. 1 ). Устойчивость замкнутой системы можно оценивать и непосредственно по ЛАЧХ и ЛФЧХ разомкнутой системы: замкнутая система устойчива, если запас по фазе j 3 = p — ½j(w) с½положителен ( рис. 2 ) (w с— частота среза, при которой ЛАЧХ пересекает ось абсцисс). Частота среза может служить мерой быстродействия системы, а запас по фазе — мерой степени затухания свободных колебаний в ней. На базе логарифмических частотных характеристик и критерия Найквиста развиты весьма эффективные методы синтеза корректирующих устройств, обеспечивающих требуемые динамические свойства замкнутой системы. Аналогичные Ч. м. были разработаны для анализа и синтеза линейных импульсных систем. Качественные показатели переходного процесса в линейной системе оценивают по переходной характеристике, выражающей реакцию системы на входной скачкообразный сигнал. Советский учёный В. В. Солодовников предложил методы построения и оценки свойств переходной характеристики по вещественной частотной характеристике Р (w)= ReW ( j w) . Для нелинейных замкнутых систем на основе Ч. м. советский учёный Л. С. Гольдфарб разработал критерий существования и устойчивости автоколебаний, румынский математик В. М. Попов предложил критерий абсолютной устойчивости.

Лит.: Воронов А. А., Основы теории автоматического управления, ч. 1—2, М., 1965—66; Теория автоматического управления, ч. 1—2, М., 1968—72.

Е. Л. Львов.

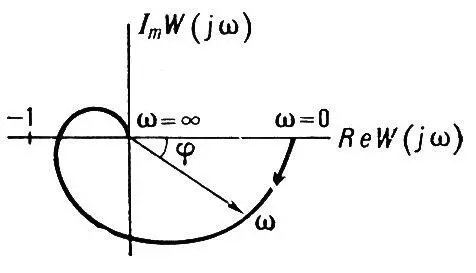

Рис. 1. Амплитудно-фазовая характеристика разомкнутой системы.

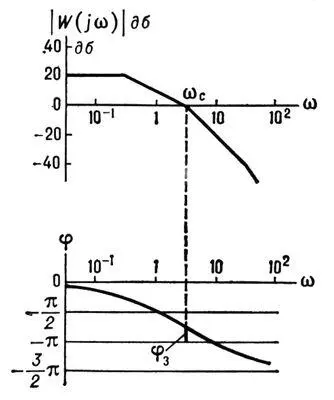

Рис. 2. Логарифмические амплитудно-частотные и фазовые частотные характеристики разомкнутой системы.

Часто'тный слова'рь,вид словаря (обычно одноязычного), в котором лексические единицы характеризуются с точки зрения степени их употребительности в совокупности текстов, представительных либо для языка в целом, либо для отдельного функционального стиля , либо для одного автора. В зависимости от типа лексические единицы различаются Ч. с. словоформ, слов (лексем), основ слов (используются в информатике), слов в определённых значениях (семантический Ч. с.), словосочетаний. Различаются абсолютные и относительные характеристики употребительности лексической единицы ( x ). Абсолютной характеристикой является частота ( f ) данной лексической единицы ( х ), равная числу употреблений х в обследованной совокупности текстов f ( x ) . В Ч. с. приводится либо f ( x ), либо нормированная частота

где N — число исследованных слов текста. Относительной характеристикой употребительности лексической единицы является либо её ранг (число лексических единиц, которые в данном Ч. с. имеют абсолютную характеристику употребительности, более высокую или равную абсолютной характеристике данной лексической единицы), либо какой-либо признак, по которому ранг может быть вычислен с большей или меньшей точностью. В большинстве Ч. с. приводятся и абсолютные, и относительные характеристики. Ч. с. используются для создания эффективных методик обучения языку, для выделения ключевых слов (в информатике), для создания рациональных кодов (в теории связи).

Лит.: Ермоленко Г. В., Лингвистическая статистика. Краткий очерк и библиографический указатель, Алма-Ата, 1970; Штейнфельдт Э. А., Частотный словарь современного русского литературного языка, М., 1973; Частотный словарь русского языка, под ред. Л. Н. Засориной, М., 1977; Kučera Н., Francis W., Computational analysis of present-day American English, Providence, 1967; Kvantitativni lingvistika, Statni knihovna ČSSR, 1964—1972; Meier Н., Deutsche Sprachstatistik, Bd 1—2, Hildesheim, 1964; Dictionnaire des fréquences vocabulaire littéraire des XIX et XX siecles, v. 1— 4, P.— Nancy, 1971 (Centre de recherche pour un trésor de la langue française); Bailey R., Doležel L., An annotated bibliography of statistical stylistics, Ann Arbor, 1968.

М. В. Арапов.

Частотоме'р,прибор для измерения частоты периодических процессов (колебаний). Частоту механических колебаний обычно измеряют с помощью вибрационных механических Ч. и электрических Ч., используемых совместно с преобразователями механических колебаний в электрические. Простейший вибрационный механический Ч., действие которого основано на резонансе , представляет собой ряд упругих пластин, укрепленных одним концом на общем основании. Пластины подбирают по длине и массе так, чтобы частоты их собственных колебаний составили некую дискретную шкалу, по которой и определяют значение измеряемой частоты. Механические колебания, воздействующие на основание Ч., вызывают вибрацию упругих пластин, при этом наибольшая амплитуда колебаний наблюдается у той пластины, у которой частота собственных колебаний равна (или близка по значению) измеряемой частоте.

Для измерения частоты электрических колебаний применяют электромеханические, электродинамические, электронные, электромагнитные, магнитоэлектрические Ч. Простейший электромеханический Ч. вибрационного типа состоит из электромагнита и ряда упругих пластин (как в механическом Ч.) на общем основании, соединённом с якорем электромагнита ( рис. 1 ). Измеряемые электрические колебания подают в обмотку электромагнита; возникающие при этом колебания якоря передаются пластинам, по вибрации которых определяют значение измеряемой частоты. В электродинамических Ч. основным элементом является логометр , в одну из ветвей которого включен колебательный контур , постоянно настроенный на среднюю для диапазона измерений данного прибора частоту ( рис. 2 ). При подключении такого Ч. к электрической цепи переменного тока измеряемой частоты подвижная часть логометра отклоняется на угол, пропорциональный сдвигу фаз между токами в катушках логометра, который зависит от соотношения измеряемой частоты и резонансной частоты колебательного контура. Погрешность измерений электродинамического Ч. 10 —1¾5·10 ¾2.

Частоту электромагнитных колебаний в диапазоне радиочастот и СВЧ измеряют при помощи электронных Ч. ( волномеров ) — резонансных, гетеродинных, цифровых и др.

Действие резонансного Ч. основано на сравнении измеряемой частоты с частотой собственных колебаний электрического контура (или резонатора СВЧ), настраиваемого в резонанс с измеряемой частотой. Резонансный Ч. состоит из колебательного контура с петлёй связи, воспринимающей электромагнитные колебания (радиоволны), детектора , усилителя и индикатора резонанса ( рис. 3 ). При измерении контур настраивают при помощи калиброванного конденсатора (или поршня резонатора в диапазоне СВЧ) на частоту воспринимаемых электромагнитных колебаний до наступления резонанса, который регистрируют по наибольшему отклонению указателя индикатора. Погрешность измерений таким Ч. 5 .10 ¾3—5·10 ¾4. В гетеродинных Ч. измеряемая частота сравнивается с известной частотой (или её гармониками) образцового генератора — гетеродина. При подстройке частоты гетеродина к частоте измеряемых колебаний на выходе смесителя (где происходит сравнение частот) возникают биения , которые после усиления индицируются стрелочным прибором, телефоном или (реже) осциллографом. Относительная погрешность гетеродинных Ч. 5·10 ¾4—5·10 ¾6.
