Для согласования показаний группы Ч. применяются системы единого времени. Они состоят из первичных высокоточных Ч. и группы вторичных Ч., соединённых с первичными каналами связи. Первичные Ч. управляют работой вторичных Ч., которые могут быть обычными электромеханическими Ч. или счётчиками электрических импульсов. Для повышения точности и надёжности системы единого времени вторичные Ч. часто делают автономными (самостоятельно идущими), ход которых периодически корректируется или синхронизируется сигналами точного времени от первичных Ч.

Современные Ч. обеспечивают широкий диапазон по точности в зависимости от практических потребностей измерения времени. Так, например, атомные эталоны, используемые, в частности, при космических исследованиях, имеют относительную погрешность около 10 ¾13; высокоточные маятниковые Ч. порядка 10 ¾11; кварцевые морские хронометры 10 ¾8(т. е. точность их хода составляет несколько тысячных долей сек за сутки); наручные кварцевые часы имеют точность хода в пределах 2 сек в сутки, камертонные и балансовые электронно-механические Ч. до 15 сек в сутки; механические бытовые Ч. высокого качества до 5 сек , а среднего качества 30—60 сек в сутки; механические будильники 1—1,5 мин в сутки.

Лит.: Аксельрод З. М., Теория и проектирование приборов времени, Л., 1969; Дроздов Ф. В., Приборы времени, М., 1940; Баутин Н. Н., Динамические модели свободных часовых ходов, в кн.: Памяти А. А. Андронова, М., 1955; Шполянский В. А., Чернягин Б. М., Электрические приборы времени, М., 1964; Константинов А. И., Флеер А. Г., Время, М., 1971; Andrade J. F. С., Horlogerie et chronométrie, P., 1924; Defossez L., Théorie générale d’horlogerie, t. 1, Le Chaux-de-Fonds, 1950; Haag J., Les mouvements vibratoires, t. 1. P., 1952.

В. И. Денисов, Б. М. Чернягин.

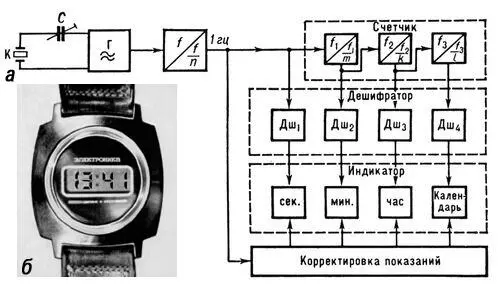

Рис. 7. Кварцевые наручные часы с цифровой индикацией на жидких кристаллах: а — блок-схема; б — внешний вид; К — кристалл кварца; Г — генератор электрических колебаний; С — триммер; f — частота колебаний; Дш — дешифратор.

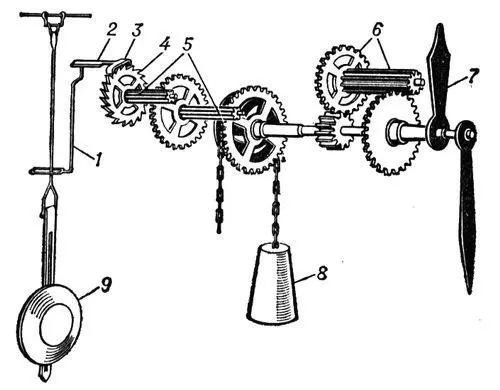

Рис. 4. Схема механизма маятниковых часов с крючковатым спуском: 1 — поводок; 2 — ось скобы; 3 — скоба; 4 — спусковое колесо; 5 — основная колёсная передача; 6 — колёсная передача стрелок; 7 — стрелки; 8 — гиревой привод; 9 — маятник.

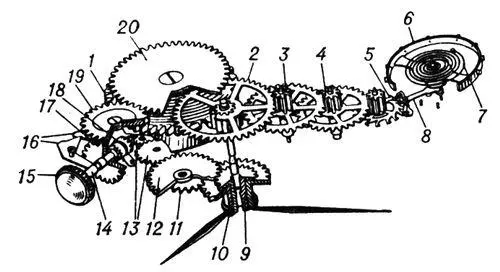

Рис. 5. Схема механизма наручных механических часов: 1 — заводной барабан; 2, 3, 4 — основная зубчатая передача; 5 — спусковое колесо; 6 — баланс; 7 — спираль; 8 — анкерная вилка; 9 — триб минутной стрелки; 10 — часовое колесо; 11 — триб вексельного колеса; 12 — вексельное колесо; 13 — переводные колёса; 14 — заводной вал; 15 — заводная головка; 16 — переводной и заводной рычаги; 17 — заводной триб; 18 — кулачковая муфта; 19 — заводное колесо; 20 — барабанное колесо.

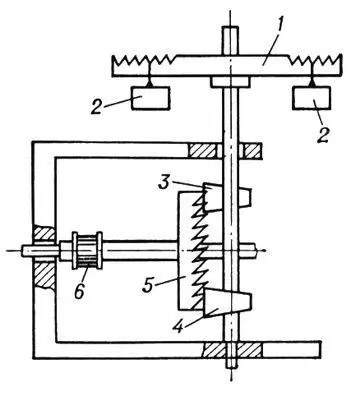

Рис. 3. Шпиндельный спуск: 1 — шпиндель; 2 — грузы шпинделя; 3, 4 — палеты; 5 — спусковое колесо; 6 — триб.

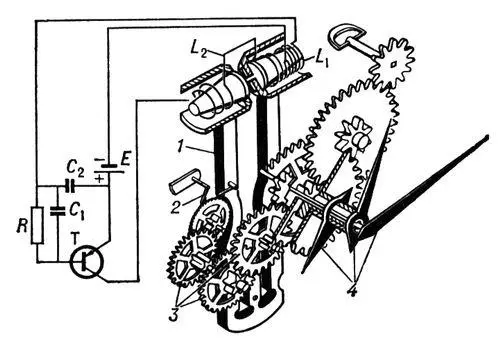

Рис. 6. Схема камертонных часов: Т — транзистор; R — резистор; C — конденсатор; L 1— обмотка освобождения; L 2— импульсная обмотка; E — источник питания (гальванический элемент); 1 — камертон; 2 — храповый механизм; 3 — колёсная передача; 4 — стрелки (часовая, минутная, секундная).

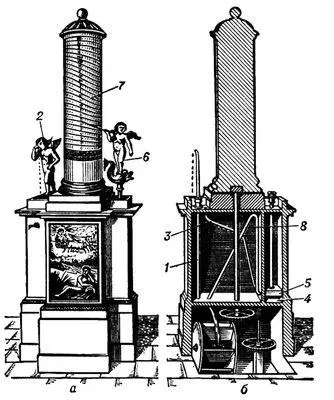

Рис. 2. Клепсидра (водяные часы): а — внешний вид; б — разрез; 1 — трубка подачи воды из постороннего источника; 2 — фигура, из глаз которой вода капля за каплей равномерно поступает по трубке 3 в резервуар 4; 5 — пробка с укрепленной на ней фигурой 6, показывающей палочкой время на цилиндрическом циферблате 7; 8 — трубка сифона, по которой в конце суток вода вытекает из наполненного резервуара 4, поворачивая цилиндр 7 вокруг вертикальной оси на 1/ 365часть окружности.

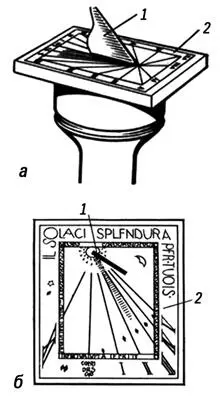

Рис. 1. Солнечные часы: а — горизонтальные; б — вертикальные; 1 — стержень (пластина), тень от которой служит указателем времени на циферблате 2.
