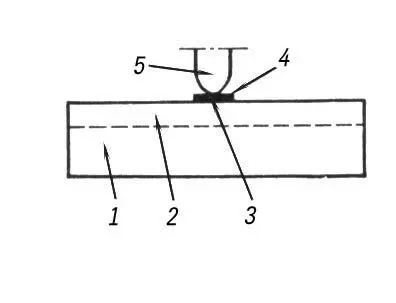

Структура детекторного Шотки диода: 1 — полупроводниковая подложка; 2 — эпитаксиальная плёнка; 3 — контакт металл — полупроводник; 4 — металлическая плёнка; 5 — внешний контакт.

Шо'тки эффе'кт,уменьшение работы выхода электронов из твёрдых тел под действием внешнего ускоряющего их электрического поля. Ш. э. проявляется в росте тока насыщения термоэлектронной эмиссии , в уменьшении энергии поверхностной ионизации (см. Ионная эмиссия ) и в сдвиге порога фотоэлектронной эмиссии в сторону бо'льших длин волн l Ш. э. возникает в полях Е , достаточных для рассасывания пространств. заряда у поверхности эмиттера ( Е ~ 10 —100 в × см ¾1), и существен до полей Е ~ 10 6 в . см ¾1. При Е > 10 7 в × см ¾1 начинает преобладать просачивание электронов сквозь потенциальный барьер на границе тела ( туннельная эмиссия ) .

Классическая теория Ш. э. для металлов создана немецким учёным В. Шотки (1914). Из-за большой электропроводности металла силовые линии электрического поля перпендикулярны его поверхности. Поэтому электрон с зарядом — е , находящийся на расстоянии х > а ( а — межатомное расстояние) от поверхности, взаимодействует с ней так, как если бы он индуцировал в металле на глубине х своё «электрическое изображение», т. е. заряд + е. Сила их притяжения:

(1)

(e o— диэлектрическая проницаемость вакуума), потенциал этой силы (j э. и.= — е /16pe о х. Внешнее электрическое поле уменьшает j э. и.на величину Е . х (см. рис. ); на границе металл — вакуум появляется потенциальный барьер с вершиной при х = х м= . При E £ 5 .10 6 в .см ¾1 x m ³ 8Å. Уменьшение работы выхода F за счёт действия поля равно: , например при Е = 10 5 в . см ¾1DF = 0,12 эв и х м=60 Å. В результате Ш. э. j экспоненциально возрастает от j oдо , где к — Больцмана постоянная , а частотный порог фотоэмиссии сдвигается на величину:

. (2)

В случае, когда эмиттирующая поверхность неоднородна и на ней имеются «пятна» с различной работой выхода, над её поверхностью возникает электрическое поле «пятен». Это поле тормозит электроны, вылетающие из участков катода с меньшей, чем у соседних, работой выхода. Внешнее электрическое поле складывается с полем пятен и, возрастая, устраняет тормозящее действие последнего. Вследствие этого эмиссионный ток из неоднородного эмиттера растет при увеличении E быстрее, чем в случае однородного эмиттера (аномальный Ш. э.).

Влияние электрического поля на эмиссию электронов из полупроводников белее сложно. Электрическое поле проникает в них на бо'льшую глубину (от сотен до десятков тысяч атомных слоев). Поэтому заряд, индуцированный эмиттированным электроном, расположен не на поверхности, а в слое толщиной порядка радиуса экранирования r э. Для х > r э справедлива формула (1), но для полей Е во много раз меньших, чем у металлов ( Е~ 10 2 — 10 4 в/см ) . Кроме того, внешнее электрическое поле, проникая в полупроводник, вызывает в нём перераспределение зарядов, что приводит к дополнительному уменьшению работы выхода. Обычно, однако, на поверхности полупроводников имеются поверхностные электронные состояния. При достаточной их плотности (~10 13 см ¾2) находящиеся в них электроны экранируют внешнее поле. В этом случае (если заполнение и опустошение поверхностных состояний под действием поля вылетающего электрона происходит достаточно быстро) Ш. э. такой же, как и в металлах. Ш. э. имеет место и при протекании тока через контакт металл — полупроводник (см. Шотки барьер , Шотки диод ) .

Лит.: Schottky W., «Physikalische Zeitschrift», 1914, Bd 15, S. 872; Добрецов Л. Н., Гомоюнова М. В., Эмиссионная электроника, М., 1966; Ненакаливаемые катоды, М., 1974.

Т. М. Лифшиц.

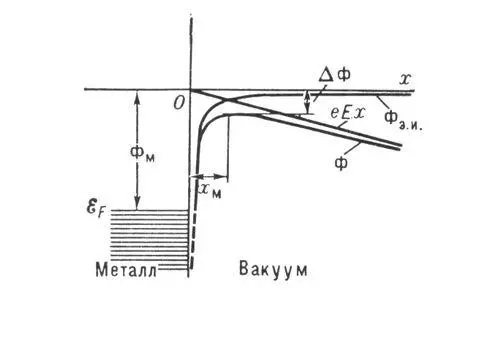

Ф э.и. — потенциальная энергия электрона в поле силы электрического изображения; еЕх — потенциальная энергия электрона во внешнем электрическом поле; Ф — потенциальная энергия электрона вблизи поверхности металла а присутствии внешнего электрического поля: Ф м— работа выхода металла; ∆Ф — уменьшение работы выхода под действием внешнего электрического поля; Е F— уровень Ферми в металле; х м— расстояние от вершины потенциального барьера до поверхности металла; штриховкой показаны заполненные электронные состояния в металле.
