Лит.: Калантырь М. С., Исследования по разведению и выращиванию эвкоммии в СССР, в кн.: Лесоводство и агролесомелиорация, М., 1959.

М. Э. Кирпичников.

Эвкоммия вязолистная: а — ветвь с плодами; б — ветвь с тычиночными цветками; в — ветвь с пестичными цветками.

Эвлия' Челеби'(Evliya Çelebi) (25.31611, Стамбул, — 1682 или 1683, там же), турецкий путешественник, географ, писатель. Около 50 лет провёл в странствиях (в т. ч. военных походах). Побывал во многих странах Азии, Африки и Европы; был на Северном Кавказе, Украине, в Молдавии и Крыму, плавал по Дону, Волге и Уралу. Путевые заметки и дневники (обработанные в конце жизни) составили 10-томное сочинение — «Книгу путешествий» (др. назв. «История путешественника»). Часть этого сочинения впервые издана в 1843. В 1898—1928 вышли 8 томов (арабский алфавит), а последние 2 тома (латинский алфавит) опубликованы в 1935—38. Сочинения Э. Ч. — самое крупное произведение мемуарного жанра в классической турецкой литературе, важный документ эпохи с большим количеством сведений по истории, географии, культуре, включает многочисленные предания и легенды разных стран и народов, в том числе и народов СССР.

Соч.: Evliya Çelebi Seyahatnamesi, с. 1—5, Ist., 1943—51; в рус. пер.— Книга путешествия. (Извлечения из сочинения турецкого путешественника XVII в.), в. 1— Земли Молдавии и Украины, М., 1961 (лит.).

Лит.: Григорьев А. П., Художественные образы и средства «Шахнаме» в «Книге путешествия» Эвлии Челеби, в сборнике: Вопросы философии стран Азии и Африки, в. 2, Л., 1973; Evliya Çelebi. Hayati, sanati, eserleri, Ist., 1954; Necatigil B., Edebiya-tin-iizda isimler sözlügü, 7 bs, 1st, 1972.

Эвмени'ды,см. Евмениды .

Эвме'ны,подсемейство насекомых из группы одиночных ос .

Эвока'тор(от лат. evocator — возбудитель), часть зародыша, воздействующая на компетентную (см. Компетенция ) зародышевую ткань, побуждающая её к дифференцировке; морфогенетический стимул. Термином «Э.» пользуются редко, чаще употребляют термины — индуцирующий агент, индуктор.

Эвока'ция(от лат. evocatio — вызывание, призыв) (эмбриол.), побуждение к дифференцировке компетентной (см. Компетенция ) зародышевой ткани при воздействии на неё эвокаторами, или индукторами. Термин «Э.» употребляется редко, чаще пользуются термином индукция.

Эвольве'нта,см. Эволюта и эвольвента .

Эвольве'нтное зацепле'ние,зубчатое зацепление, в котором профили зубьев очерчены по эвольвенте окружности (см. Эволюта и эвольвента ) . Окружность, эвольвентой которой является профиль зуба, называется основной окружностью. На рис. показано Э. з. зубчатой передачи. Профиль зуба колеса 1 очерчен по эвольвенте Э 1основной окружности с радиусом r 01 , а профиль зуба колеса 2 — по эвольвенте Э 2основной окружности с радиусом r 02. Эвольвенты Э 1и Э 2касаются в точке К. Нормаль к эвольвенте Э 1в точке К но условию построения эвольвенты должна быть касательной к основной окружности с радиусом r 01 , нормаль к эвольвенте Э 2 — касательной к основной окружности с радиусом r 02 . Отсюда следует, что в Э. з. общая нормаль к соприкасающимся профилям зубьев всегда совпадает с общей касательной к основным окружностям. Эта касательная называется линией зацепления, т.к. по ней перемещается точка касания зубьев при движении колёс. Точка Р пересечения линии зацепления с межосевой линией O 1 O 2называется полюсом зацепления, а угол, который составляет линия зацепления с перпендикуляром к межосевой линии, — углом зацепления a w. Передаточное отношение i 12, т. е. отношение угловых скоростей колёс 1 и 2 , определяется при Э. з. по условию i 12 = O 2 P/O 1 P =r 02/r 01. Отсюда видно, что при Э. з. изменение межосевого расстояния не влияет на значение передаточного отношения. С изменением этого расстояния изменяется лишь угол зацепления. Э. з. — наиболее распространённый вид зубчатого зацепления.

Н. И. Левитский.

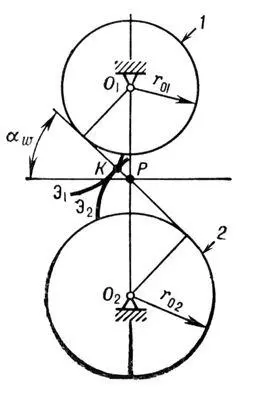

Эвольвентное зацепление: 1 и 2 — зубчатые колёса.

Эвольвентоме'р, зубоизмерительный прибор , предназначенный для измерения профиля зуба эвольвентных зубчатых колёс в сечении, перпендикулярном оси колёс. Принцип работы Э. заключается в сопоставлении теоретической эвольвенты (см. Эволюта и эвольвента ), воспроизводимой прибором, с реальной. По принципиальной схеме механизма, воссоздающего эвольвенту, Э. разделяются на индивидуально-дисковые и универсальные. В индивидуально-дисковых Э. для воспроизведения проверяемой кривой применяются сменные диски, диаметры которых равны диаметрам основной окружности проверяемых колёс. В универсальных Э. для воспроизведения этой кривой используется специальное устройство, настраиваемое на различные радиусы основной окружности. Среди них наибольшее распространение получили Э., в которых используется т. н. механизм обката, содержащий диск постоянного диаметра и рычажно-ленточную передачу, или механизмы с постоянным эвольвентным копиром и рычажной передачей. Более точными являются индивидуально-дисковые Э.

Э. изготовляются нескольких типоразмеров для измерения профиля зуба колёс с диаметрами основных окружностей обычно от 40 до 1250 мм наружного и внутреннего зацепления. Э., как правило, снабжается дополнит. устройством для измерения винтовой линии косозубых зубчатых колёс (см. Ходомер ), которое обеспечивает перемещение измерит. наконечника регистрирующего устройства вдоль оси измеряемого колеса, согласованное с поворотом. Как правило, результаты измерения регистрируются самописцем. Перспективным направлением в развитии Э. является разработка систем, использующих импульсные преобразователи и мини-ЭВМ. В ряде приборов измеряемое колесо вращается и перемещает измерительный наконечник, а в ЭВМ одновременно поступают импульсы, пропорциональные углу поворота колеса и линейному перемещению наконечника. В ЭВМ эти данные сравниваются с теоретическими, предварительно введёнными в ЭВМ. В др. вариантах этих Э. теоретические угловые и линейные перемещения колесу и измерительному наконечнику задаются с помощью ЭВМ, а регистрирующее устройство воспринимает отклонение реального профиля от теоретического.
