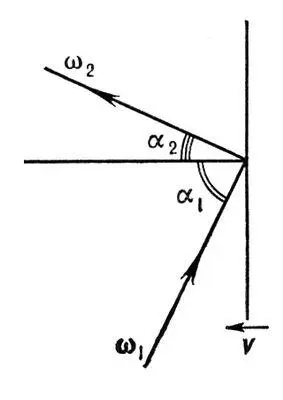

Рис. 1. Отражение света от движущегося зеркала. Угол отражения a 2не равен углу падения a 1, частота w 2отражённого света не равна частоте w 1падающего света. Зеркало движется с постоянной скоростью u навстречу падающему свету.

Электродина'мика ква'нтовая,см. Квантовая электродинамика.

Электродинами'ческая усто'йчивость аппара'та,способность электрического аппарата работать без повреждений, выдерживая электродинамические усилия, возникающие в нём в результате взаимодействия магнитных полей, создаваемых токопроводящими частями аппарата, и определяемых исходя из самых тяжёлых условий, возможных при его эксплуатации (обычно при коротком замыкании). Э. у. а. задаётся (и указывается в паспорте прибора) либо как максимально допустимая амплитуда сквозного тока, проходящего через аппарат, либо как наибольшее допустимое отношение этого тока к номинальному току аппарата, либо в виде максимально допустимого механического усилия в аппарате при коротком замыкании.

Лит.: Холявский Г. Б., Расчет электродинамических усилий в электрических аппаратах, М. — Л., 1962; Тамм И. Е., Основы теории электричества, 8 изд., М., 1966.

Р. Р. Мамошин.

Электродинами'ческий громкоговори'тель, громкоговоритель, в котором для преобразования электрических колебаний звуковых частот в механические используют взаимодействие магнитного поля постоянного магнита с током в подвижной катушке, подключенной к источнику электрических колебаний. Катушка (располагаемая в зазоре магнита) и жестко связанная с ней диафрагма (см. рис. ) вместе с магнитной системой образуют т. н. головку Э. г. Взаимодействие тока с магнитным полем вызывает механические колебания диафрагмы, сопровождающиеся излучением звуковых волн либо непосредственно (в Э. г. прямого излучения), либо через рупор (в рупорных громкоговорителях ) . Для обеспечения высокого качества звучания и эксплуатационной надёжности Э. г. головку помещают в корпус из дерева , пластмассы или металла. Э. г. используют в радиоприёмниках, электрофонах, магнитофонах и т. п. Мощность Э. г. зависит от его назначения и лежит в пределах от 0,05 до 100 ва ; кпд Э. г. прямого излучения обычно не более 1 — 3%. Э. г. бывают узкополосные (обеспечивают воспроизведение в сравнительно узком интервале частот, например 300—5000 гц ) и широкополосные (например, 40—15000 гц ). Широкополосные головки сложны в изготовлении, поэтому в Э. г. часто применяют системы, состоящие из нескольких головок, каждая из которых производит звук в определённом участке частотного диапазона.

Лит.: Римский-Корсаков А. В., Электроакустика, М., 1973; Эфруси М. М., Громкоговорители и их применение, 2 изд., М., 1976.

Н. Т. Молодая, Л. З. Папернов.

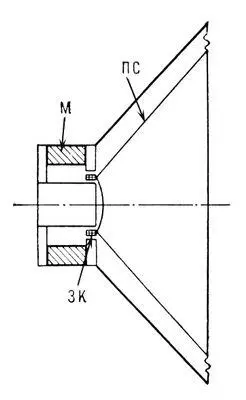

Схема электродинамического громкоговорителя прямого излучения: М — магнит; ПС — подвижная система (диафрагма); ЗК — звуковая катушка.

Эле'ктродинамический микрофо'н, микрофон, в котором для преобразования звуковых колебаний в электрические используют явление возникновения эдс индукции (см. Индукция электромагнитная ) в металлическом проводнике, совершающем под действием звуковых волн вынужденные колебания в поле постоянного магнита.

Электродинами'ческий прибо'р, измерительный прибор , принцип действия которого основан на механическом взаимодействии двух проводников при протекании по ним электрического тока. Э. п. состоит из измерительного преобразователя , преобразующего измеряемую величину в переменный или постоянный ток, и измерительного механизма электродинамической системы ( рис. ). Наиболее распространены Э. п. с подвижной катушкой, внутри которой на оси со стрелкой расположена подвижная катушка. Вращающий момент на оси возникает в результате взаимодействия токов в обмотках катушек 1 и 2 и пропорционален произведению действующих значений этих токов. Уравновешивающий момент создаёт пружина, с которой связана ось. При равенстве моментов стрелка останавливается.

Э. п. — наиболее точные электроизмерительные приборы, применяемые для определения действующих значений тока и напряжения в цепях переменного и постоянного тока. При последовательном соединении обмоток катушек угол поворота стрелки пропорционален квадрату измеряемой величины. Такое включение обмоток применяется в Э. п. для измерения напряжения и силы тока ( вольтметры и амперметры ) . Электродинамические измерительные механизмы используют также для измерения мощности ( ваттметры ) . При этом через неподвижную катушку пропускают ток, пропорциональный току, а через подвижную — ток, пропорциональный напряжению в измеряемой цепи. Показания прибора пропорциональны активному или реактивному значению электрической мощности. В случае исполнения электродинамических механизмов в виде логометров их применяют как частотомеры, фазометры и фарадометры. Э. п. изготовляют главным образом переносными приборами высокой точности — классов 0,1; 0,2; 0,5. Разновидность Э. п. — ферродинамический прибор, котором для усиления магнитного поля неподвижной катушки применяют магнитопровод из ферромагнитного материала. Такие приборы предназначаются для работы в условиях вибрации, тряски и ударов. Класс точности ферродинамических приборов 1,5 и 2,5.

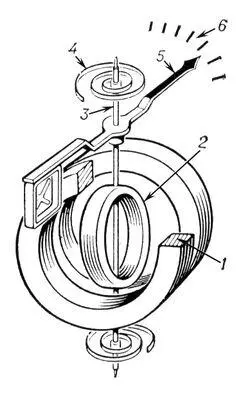

Электродинамический измерительный прибор: 1 и 2 — неподвижная и подвижная катушки; 3 — ось; 4 — пружина; 5 — стрелка; 6 — шкала.

Электро'дные проце'ссы,электрохимические превращения на границе электрод/электролит, при которых через эту границу происходит перенос заряда, проходит электрический ток. В зависимости от направления перехода электронов (с электрода на вещество или наоборот) различают катодные и анодные Э. п., приводящие соответственно к восстановлению веществ. Пространственное разделение процессов окисления и восстановления используется в химических источниках тока и при электролизе. Точной мерой скорости Э. п. служит плотность тока ( a / см2 ). Особенностью Э. п. является зависимость их скорости от электродного потенциала, а также от строения двойного электричеческого слоя и наличия адсорбированных частиц на межфазной границе. Скорость Э. п. увеличивается по мере возрастания перенапряжения. При равновесном потенциале достигается динамическое равновесие, при котором ток через электрод не протекает, однако через границу фаз идёт непрерывный обмен носителями зарядов — ионами или электронами (т. н. ток обмена — один из основных кинетических параметров Э. п.). Скорость Э. п. может меняться в очень широких пределах в зависимости от природы электрода. Так, ток обмена при электрохимическом процессе выделения водорода из водных растворов кислот варьирует от 10 -12 а/см 2 для ртутного электрода до 0,1 а/см 2для платинового. На скорость Э. п. влияют концентрация реагирующих частиц и температура.
