Лит.: Электромагнитные взаимодействия и структура элементарных частиц, пер. с англ., М., 1969; Ахиезер А. И., Берестецкий В. Б., Квантовая электродинамика, 3 изд., М., 1969; Фельд Б., Модели элементарных частиц, пер. с англ., М., 1971; Фейнман Р., Взаимодействие фотонов с адронами, пер. с англ., М., 1975; Вайнберг С., Свет как фундаментальная частица, пер. с англ., «Успехи физических наук», 1976, т. 120, в. 4.

А. И. Лебедев.

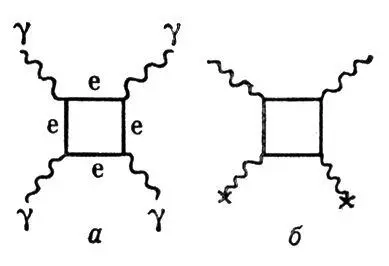

Рис. 1. Диаграмма Фейнмана для рассеяния света на свете: ? + ? ?? + ?(а) в квантовой электродинамике; волнистые линии изображают фотоны, прямые — электроны и позитроны вакуума. Этот процесс наблюдался (б) при рассеянии фотонов на кулоновском поле ядра (помечено крестиками), т. е. на виртуальных фотонах.

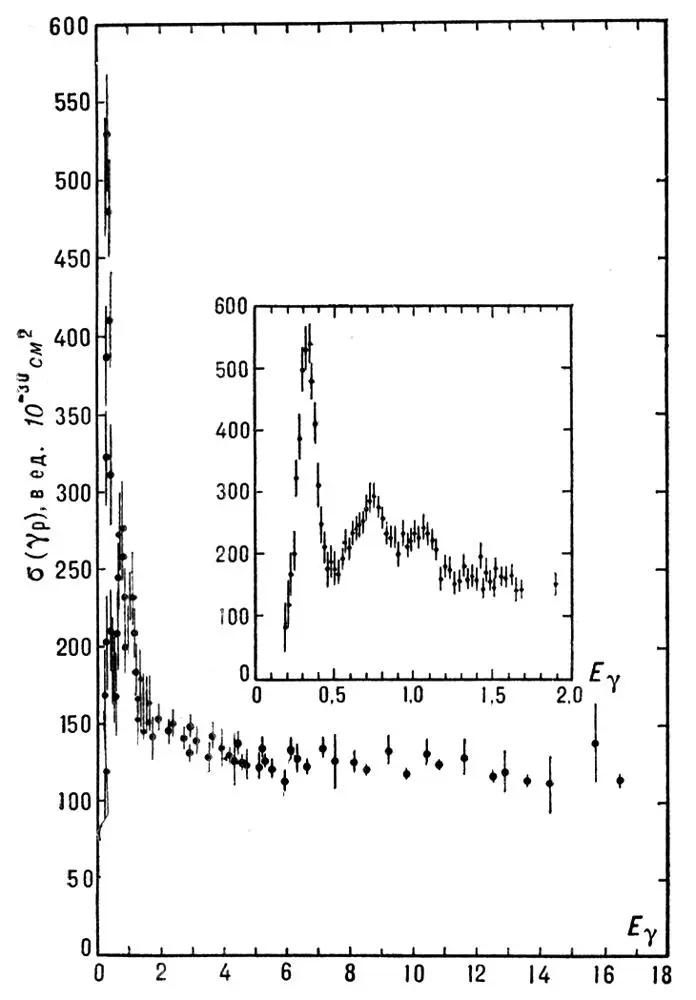

Рис. 2. Зависимость от энергии фотона Е? в лабораторной системе полного сечения ? (?p) поглощения фотонов протонами, приводящего к образованию адронов. Максимумы соответствуют возбуждению фотонами нуклонных резонансов.

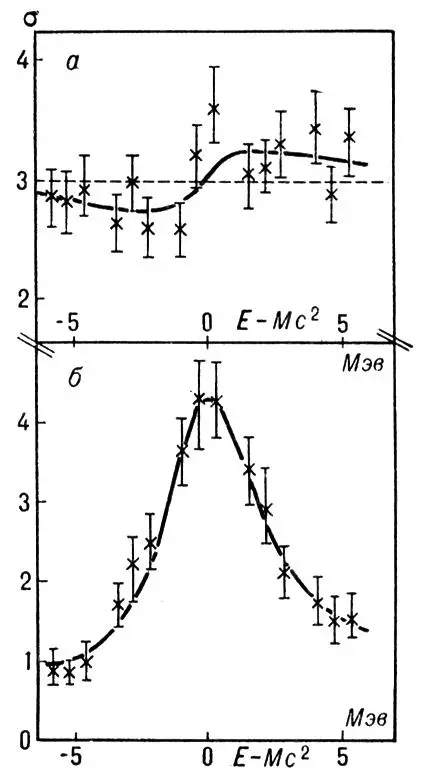

Рис. 3. Поведение сечений s (в произвольных единицах) процессов е ++ е -® m ++ m -(а) и е ++ е -® К ++ К -(б) в окрестности порога рождения j-мезона. По оси абсцисс отложена разность Е — Мс 2 , где Е — полная энергия в системе центра масс, М — масса покоя j-мезона ( Мс 2 = 1019,5 Мэв ). Пунктирная кривая на рис. а — предсказание квантовой электродинамики. Сплошные кривые — результаты расчётов с учётом превращения виртуального фотона в j-мезон и его последующего распада на пару m +m -через виртуальный фотон или на К ++ К -. Экспериментальные точки получены на установке со встречными пучками е +е -.

Электромагни'тные во'лны, электромагнитные колебания, распространяющиеся в пространстве с конечной скоростью. Существование Э. в. было предсказано М. Фарадеем в 1832. Дж. Максвелл в 1865 теоретически показал, что электромагнитные колебания не остаются локализованными в пространстве, а распространяются в вакууме со скоростью светас во все стороны от источника. Из того обстоятельства, что скорость распространения Э. в. в вакууме равна скорости света, Максвелл сделал вывод, что свет представляет собой Э. в. В 1888 максвелловская теория Э. в. получила подтверждение в опытах Г. Герца, что сыграло решающую роль для её утверждения.

Теория Максвелла позволила единым образом подойти к описанию радиоволн, света, рентгеновских лучей и гамма-излучения. Оказалось, что это не излучения различной природы, а Э. в. с различной длиной волны. Частота w колебаний электрического Е и магнитного Н полей связана с длиной волны l соотношением: l = 2p с /w . Радиоволны, рентгеновские лучи и g-излучение находят своё место в единой шкале Э. в. ( рис. ), причём между соседними диапазонами шкалы Э. в. нет резкой границы.

Особенности Э. в., законы их возбуждения и распространения описываются Максвелла уравнениями. Если в какой-то области пространства существуют электрические заряды е и токи I, то изменение их со временем t приводит к излучению Э. в. На скорость распространения Э. в. существенно влияет среда, в которой они распространяются. Э. в. могут испытывать преломление, в реальных средах имеет место дисперсия волн, вблизи неоднородностей наблюдаются дифракция волн, интерференция волн (прямой и отражённой), полное внутреннее отражение и другие явления, свойственные волнам любой природы. Пространств, распределение электромагнитных полей, временные зависимости E ( t ) и H ( t ) , определяющие тип волн (плоские, сферические и др.), вид поляризации (см. Поляризация волн ) и другие особенности Э. в. задаются, с одной стороны, характером источника излучения, и с другой — свойствами среды, в которой они распространяются. В случае однородной и изотропной среды, вдали от зарядов и токов, создающих электромагнитное поле, уравнения Максвелла, приводят к волновым уравнениям:

; ,

описывающим распространение плоских монохроматических Э. в.:

Е = E 0cos ( kr — w t + j)

Н = H 0cos ( kr — w t + j).

Здесь e — диэлектрическая проницаемость, mÑ — магнитная проницаемость среды, E 0и H 0 — амплитуды колебаний электрических и магнитных полей, w — частота этих колебаний, j — произвольный сдвиг фазы, k — волновой вектор, r — радиус-вектор точки; Ñ 2— Лапласа оператор.

Если среда неоднородна или содержит поверхности, на которых изменяются её электрические либо магнитные свойства, или если в пространстве имеются проводники, то тип возбуждаемых и распространяющихся Э. в. может существенно отличаться от плоской линейно-поляризованной волны. Э. в. могут распространяться вдоль направляющих поверхностей (поверхностные волны), в передающих линиях и в полостях, образованных хорошо проводящими стенками (см. Радиоволновод, Световод, Квазиоптика ) .

Характер изменения во времени Е и Н определяется законом изменения тока I и зарядов e , возбуждающих Э. в. Однако форма волны в общем случае не следует I ( t ) или e ( t ) . Она в точности повторяет форму тока только в случае, если и Э. в. распространяются в линейной среде (электрические и магнитные свойства которой не зависят от Е и Н ) . Простейший случай — возбуждение и распространение Э. в. в однородном изотропном пространстве с помощью диполя Герца (отрезка провода длиной l << l , по которому протекает ток I = I 0sin w t ). На расстоянии от диполя много большем l образуется волновая зона (зона излучения), где распространяются сферические Э. в. Они поперечные и линейно поляризованы. В случае анизотропии среды могут возникнуть изменения поляризации (см. Излучение и приём радиоволн ) .

В изотропном пространстве скорость распространения гармонических Э. в., т. e. фазовая скорость . При наличии дисперсии скорость переноса энергии с ( групповая скорость ) может отличаться от v. Плотность потока энергии S, переносимой Э. в., определяется Пойнтинга вектором: S = (с/4p) [ ЕН ] . Т . к. в изотропной среде векторы Е и Н и волновой вектор образуют правовинтовую систему, то S совпадает с направлением распространения Э. в. В анизотропной среде (в том числе вблизи проводящих поверхностей) S может не совпадать с направлением распространения Э. в.
