Лит.: Горяинов Ф. А., Электромашинные усилители, М. — Л., 1962,

М. Д. Находкин.

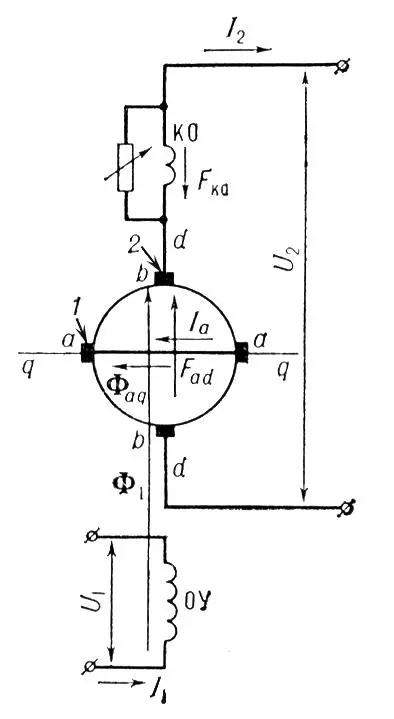

Принципиальная схема включения электромашинного усилителя поперечного поля: 1 и 2 — щётки якоря; ОУ — обмотка управления; КО — компенсационная обмотка; Ф1 — магнитный поток по оси d — d; Фаq — магнитный поток поперечного поля; U1 и I1 — напряжение и ток в обмотке управления; U2 и I2 — напряжение и ток на выходе; Fad и Fko — намагничивающие силы якоря и компенсационной обмотки

Электромегафо'н,электрический мегафон ; переносное устройство для звукоусиления. Содержит малочувствительный к акустическим шумам микрофон, усилитель электрических колебаний (в большинстве случаев транзисторный) и рупорный громкоговоритель с рукояткой, позволяющей держать его в руке. Микрофон (обычно укрепляемый на кожухе Э.) располагают так, чтобы со стороны громкоговорителя (в направлении излучения звука) он обладал наименьшей чувствительностью. С помощью удлинительного кабеля микрофон может быть отнесён от громкоговорителя на некоторое расстояние (например, когда громкоговоритель устанавливают на крыше автомобиля). Усилитель выполнен по схеме с отрицательной обратной связью и содержит мощный двухтактный оконечный каскад. Питание усилителя производится от электрических аккумуляторов или от малогабаритных элементов. В некоторых Э. предусмотрена возможность перевода усилителя в режим генерации колебаний звуковой частоты, на основе которых вырабатываются тональные (звуковые) сигналы вызова. Масса Э. (включая устройство питания) около 1,5 кг; дальность действия 250 м и более.

М. А. Сапожков.

Электрометаллу'рги'я,область металлургии, охватывающая промышленные способы получения металлов и сплавов с помощью электрического тока. В Э. применяются электротермические и электрохимические процессы. Электротермические процессы используются для извлечения металлов из руд и концентратов, производства и рафинирования чёрных и цветных металлов и сплавов на их основе (см. Электротермия ) . В этих процессах электрическая энергия является источником технологического тепла. Электрохимические процессы распространены в производстве чёрных и цветных металлов на основе электролиза водных растворов и расплавленных сред (см. Электрохимия ) . Здесь за счёт электрической энергии осуществляются окислительно-восстановительные реакции на границах раздела фаз при прохождении тока через электролиты. Особое место в этих процессах занимает гальванотехника, в основе которой лежат электрохимические процессы осаждения металлов на поверхность металлических и неметаллических изделий.

Электротермические процессы охватывают плавку стали в дуговых и индукционных печах (см. Электросталеплавильное производство ) , спецэлектрометаллургию, рудовосстановительную плавку, включающую производство ферросплавов и штейнов, выплавку чугуна в шахтных электропечах, получение никеля, олова и других металлов.

Электродуговая плавка.Электросталь, предназначенная для дальнейшего передела, выплавляется главным образом в дуговых печах с основной футеровкой. Важные преимущества этих печей перед другими сталеплавильными агрегатами (возможность нагрева металла до высоких температур за счёт электрической дуги, восстановительная атмосфера в печи, меньший угар легирующих элементов, высокоосновные шлаки, обеспечивающие существ, снижение содержания серы) предопределили их использование для производства легированных высококачественных сталей — коррозионностойких, инструментальных (в т. ч. быстрорежущих), конструкционных, электротехнических, жаропрочных и др., а также сплавов на никелевой основе. Мировая тенденция развития электродуговой плавки — увеличение ёмкости единичного агрегата до 200—400 т, удельной мощности трансформатора до 500—600 и более ква/т, специализация агрегатов (в одних — только расплавление, в других — рафинирование и легирование), высокий уровень автоматизации и применение ЭВМ для программного управления плавкой. В печах повышенной мощности экономически целесообразно плавить не только легированную, но и рядовую углеродистую сталь. В развитых капиталистических странах доля углеродистой стали от общего объёма электростали, выплавляемой в электропечах, составляет 50% и более. В СССР в электропечах выплавляется ~ 80% легированного металла.

Для выплавки специальных сталей и сплавов получают распространение плазменно-дуговые печи с основным керамическим тиглем (ёмкостью до 30 т ) , оборудованные плазмотронами постоянного и переменного тока (см. Плазменная металлургия ) . Дуговые электропечи с кислой футеровкой используют для плавки металла, предназначенного для стального литья. Кислый процесс в целом более высокопроизводителен, чем основной, из-за кратковременности плавки благодаря меньшей продолжительности окислительного и восстановительного периодов. Кислая сталь дешевле основной вследствие меньшего расхода электроэнергии, электродов, лучшей стойкости футеровки, меньшего расхода раскислителей и возможности осуществления кремневосстановительного процесса. Дуговые печи ёмкостью до 100 т широко применяются также для плавки чугуна в чугунолитейных цехах.

Индукционная плавка.Плавка стали в индукционной печи, осуществляемая в основном методом переплава, сводится, как правило, к расплавлению шихты, раскислению металла и выпуску. Это обусловливает высокие требования к шихтовым материалам по содержанию вредных примесей (P, S). Выбор тигля (основной или кислый) определяется свойствами металла. Чтобы кремнезём футеровки не восстанавливался в процессе плавки, стали и сплавы с повышенным содержанием Mn, Ti, Al выплавляют в основном тигле. Существенный недостаток индукционной плавки — холодные шлаки, которые нагреваются только от металла. В ряде конструкций этот недостаток устраняется путём плазменного нагрева поверхности металл-шлак, что позволяет также значительно ускорить расплавление шихты. В вакуумных индукционных печах выплавляют чистые металлы, стали и сплавы ответственного назначения (см. Вакуумная плавка ) . Емкость существующих печей от нескольких кг до десятков т. Вакуумную индукционную плавку интенсифицируют продувкой инертными (Ar, Не) и активными (CO, CH 4) газами, электромагнитным перемешиванием металла в тигле, продувкой металла шлакообразующими порошками.
