Спецэлектрометаллургияохватывает новые процессы плавки и рафинирования металлов и сплавов, получившие развитие в 50—60-х гг. 20 в. для удовлетворения потребностей современной техники (космической, реактивной, атомной, химического машиностроения и др.) в конструкционных материалах с высокими механическими свойствами, жаропрочностью, коррозионной стойкостью и т. д. Спецэлектрометаллургия включает вакуумную дуговую плавку (см. Дуговая вакуумная печь ) , электроннолучевую плавку, электрошлаковый переплав и плазменно-дуговую плавку. Этими методами переплавляют стали и сплавы ответственного назначения, тугоплавкие металлы — вольфрам, молибден, ниобий и их сплавы, высокореакционные металлы — титан, ванадий, цирконий, сплавы на их основе и др. Вакуумная дуговая плавка была предложена в 1905 В. фон Больтоном (Германия); в промышленных масштабах этот метод впервые использован для плавки титана В. Кроллом (США) в 1940. Метод электрошлакового переплава разработан в 1952—53 в институте электросварки им. Е. О. Патона АН УССР. Для получения сталей и сплавов на никелевой основе особо ответственного назначения применяют различные варианты дуплекс-процессов, важнейший из которых — сочетание вакуумной индукционной плавки и вакуумно-дугового переплава. Особое место в спецэлектрометаллургии занимает вакуумная гарнисажная плавка (см. Гарнисаж ) , в которой источниками тепла служат электрическая дуга, электронный луч, плазма. В этих печах, применяемых для высокоактивных и тугоплавких металлов (W, Mo и другие и сплавы на их основе), порция жидкого металла в водоохлаждаемом тигле с гарнисажем используется для получения слитков и фасонных отливок.

Рудовосстановительная плавкавключает производство ферросплавов, продуктов цветной металлургии — медных и никелевых штейнов, свинца, цинка, титанистых шлаков и др. Процесс заключается в восстановлении природных руд и концентратов углеродом, кремнием и другими восстановителями при высоких температурах, создаваемых главным образом за счёт мощной электрической дуги (см. Руднотермическая печь ) . Восстановительные процессы обычно являются непрерывными. По мере проплавления подготовленную шихту загружают в ванну, а получаемые продукты периодически выпускают из электропечи. Мощность таких печей достигает 100 Мва. В некоторых странах (Швеция, Норвегия, Япония, Италия и др.) на основе рудовосстановительной плавки производится чугун в электродоменных печах или электродуговых бесшахтных печах.

Электрохимические процессы получения металлов.Г. Дэви в 1807 впервые применил электролиз для получения натрия и калия.

В конце 70-х гг. 20 в. методом электролиза получают более 50 металлов, в том числе медь, никель, алюминий, магний, калий, кальций и др. Различают 2 типа электролитических процессов. Первый связан с катодным осаждением металлов из растворов, полученных методами гидрометаллургии— выщелачиванием руд и концентратов; в этом случае восстановлению (отложению) на катоде металла из раствора отвечает реакция электрохимического окисления аниона на нерастворимом аноде.

Второй тип процессов связан с электролитическим рафинированием металла из его сплава, из которого изготовляется растворимый анод. На первой стадии в результате электролитического растворения анода металл переводится в раствор, на второй — он осаждается на катоде. Последовательность растворения металлов на аноде и осаждения на катоде определяется рядом напряжений. Однако в реальных условиях потенциалы выделения металлов существенно зависят от величины перенапряжения водорода на соответствующем металле. В промышленных масштабах рафинируют цинк, марганец, никель, железо и другие металлы; алюминий, магний, калий и др. получают электролизом расплавленных солей при 700—1000 °С. Последний способ связан с большим расходом электроэнергии (15—20 тыс. квт · ч/т ) по сравнению с электролизом водных растворов (до 10 тыс. квт · ч/т ) .

Лит.: Беляев А. И., Металлургия легких металлов, 6 изд., М., 1970; Зеликман А. Н., Меерсон Г. А., Металлургия редких металлов, М., 1973; Еднерал Ф. П., Электрометаллургия стали и ферросплавов, 4 изд., М., 1977.

В. А. Григорян.

Электро'метр(от электро... и ...метр ) , прибор, предназначенный для измерения разностей электрических потенциалов, небольших электрических зарядов, очень малых токов (вплоть до 10 -15 а ) и других электрических величин, когда необходимо обеспечить пренебрежимо малое потребление энергии измерительным прибором. Э. представляет собой электростатический прибор с тремя электродами, находящимися в общем случае под разными потенциалами. Наиболее распространены струнные и квадрантные Э., применяемые для измерения напряжения.

В наиболее простом струнном Э. измеряемое напряжение подаётся на платиновую нить (струну) и неподвижные электроды ( рис. а , б ) . Под действием сил электрического поля нить прогибается; перемещение нити, служащее мерой измеряемой величины, наблюдают в микроскоп, что обеспечивает достаточно высокую чувствительность прибора. Для повышения чувствительности струнного Э. на его неподвижные электроды накладывают дополнит. напряжение (50—100 в относительно земли) такого же рода (постоянное или переменное) и той же частоты, что и измеряемое ( рис. в ) . Чувствительность струнного Э. достигает 300—500 мм на 1 в/м. Квадрантные Э. состоят из подвижной части в виде тонкой и лёгкой металлической пластинки — бисектора, называемого обычно «бисквитом», и связанного с ним зеркала, подвешенных на кварцевой нити, и неподвижной части — цилиндрической металлической коробки, разрезанной на четыре равные части — квадранты. При наличии разности потенциалов на квадрантах между ними и бисектором возникают электростатические силы взаимодействия, отклоняющие подвижную часть Э. в ту или др. сторону. По углу отклонения бисектора при известном его потенциале судят о величине разности потенциалов квадрантов; если же известна последняя, то можно определить потенциал бисектора. Чувствительность квадрантного Э. — до 5000 мм на 1 в/м. Разновидность квадрантного Э. — бинантный Э. (неподвижная часть такого Э. разрезана на две части — бинанты).

Лит.: Курс электрических измерений, под ред. В. Т. Прыткова и А. В. Талицкого, ч. 1, М. — Л., 1960; Векслер М. С., Электростатические приборы, М. — Л., 1964; Основы электроизмерительной техники, под ред. М. И. Левина, М., 1972.

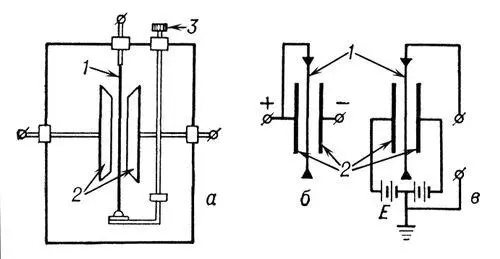

Струнный электрометр: а — схема устройства: б, в — схемы включения; 1 — струна (платиновая нить); 2 — электроды; 3 — микрометрический винт, регулирующий натяжение струны (чувствительность прибора); Е — источник дополнительного напряжения.
