Лит.: Арцимович Л. А., Лукьянов С. Ю., Движение заряженных частиц в электрических и магнитных полях, М., 1972; Бонштедт Б. Э., Маркович М. Г., Фокусировка и отклонение пучков в электроннолучевых приборах, М., 1967; Брюхе Е., Шерцер О., Геометрическая электронная оптика, пер. с нем., Л., 1943; Глазер В., Основы электронной оптики, пер. с нем., М., 1957; Гринберг Г. А., Избранные вопросы математической теории электрических и магнитных явлений, М. — Л., 1948; Зинченко Н, С., Курс лекций по электронной оптике, 2 изд., Хар., 1961; Кельман В. М., Явор С. Я., Электронная оптика, 3 изд., Л., 1968; Страшкевич А. М., Электронная оптика электростатических систем, М. — Л., 1966; Явор С. Я., Фокусировка заряженных частиц квадрупольными линзами, М., 1968.

В. М. Кельман, И. В. Родникова.

Рис. 2. Электроннооптическая система с симметрией вращения, предназначенная для формирования электронного пучка (электронный прожектор): 1 - подогревной катод; 2 - фокусирующий электрод; 3 - первый анод; 4 - второй анод; 5 - сечения эквипотенциальных поверхностей электростатического поля плоскостью рисунка. Штриховой линией обозначены контуры пучка. У электродов указаны их потенциалы по отношению к катоду, потенциал которого принят равным нулю. Электроды 1, 2, 3 образуют катодную электронную линзу, электроды 3 и 4 - иммерсионную.

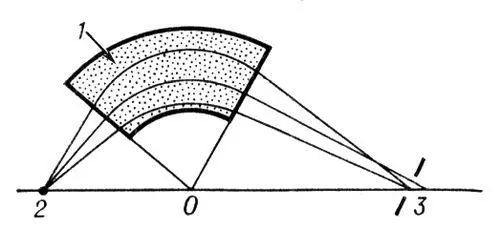

Рис. 7. Сферический конденсатор: 1 — электроды конденсатора; 2 — точечный предмет; 3 — изображение предмета; 4 — кольцевые диафрагмы, ограничивающие пучок. Электроды имеют форму частей двух концентрических сфер. Изображение лежит на прямой, проходящей через источник и центр О этих сфер.

Рис. 8. Отклонение и фокусировка пучка заряженных частиц однородным магнитным полем: 1 — предмет; 2 — изображение. Заряженные частицы, испущенные линейным предметом (щелью) в пределах небольшого угла 2a, сначала расходятся, а затем, описав полуокружности с радиусом r, который для всех частиц с одной и той же массой и энергией одинаков, фокусируются, формируя изображение предмета в виде полоски шириной ra 2. Линейный предмет и полоска-изображение расположены параллельно силовым линиям магнитного поля, направленным перпендикулярно плоскости рисунка. О 1, О 2и О 3— центры круговых траекторий частиц.

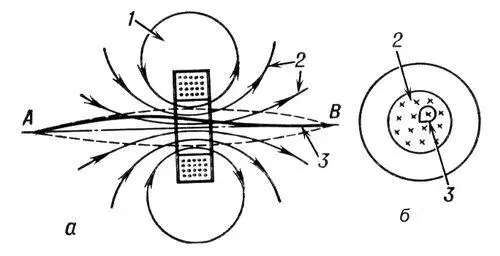

Рис. 3. Магнитная линза в виде тороидальной катушки: а - вид сбоку; б - вид спереди; 1 - катушка; 2 - силовые линии магнитного поля; 3 - электронная траектория. Штриховой линией обозначены контуры электронного пучка, выходящего из точки А (предмет) и фокусируемого в точке В (изображение).

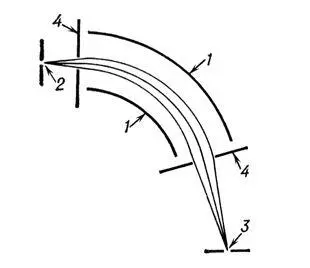

Рис. 6. Отклонение и фокусировка пучка заряженных частиц секторным цилиндрическим конденсатором: 1 — электроды конденсатора; 2 — выходная щель источника заряженных частиц; 3 — входная щель приемника заряженных частиц; 4 - диафрагмы, ограничивающие пучок. Электроды имеют форму частей круглых цилиндров. Щель источника играет роль предмета. Выходящий из неё расходящийся пучок частиц с определённой энергией фокусируется, образуя перпендикулярное к плоскости рисунка линейное изображение щели источника, с которым совмещается щель приемника.

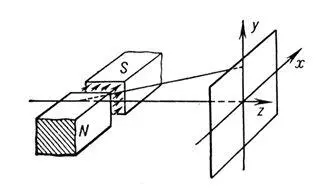

Рис. 5. Отклонение пучка положительно заряженных частиц поперечным магнитным полем. N и S - магнитные полюса. Стрелки показывают направление магнитного поля в межполюсном зазоре.

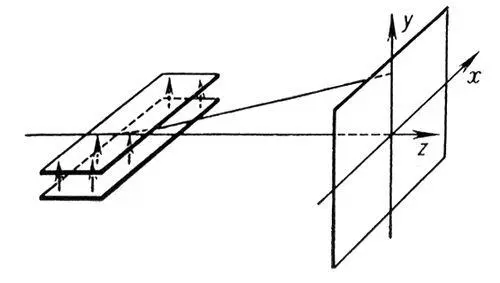

Рис. 4. Отклонение пучка положительно заряженных частиц в поле плоского электростатического конденсатора. Стрелки показывают направление электрического поля внутри конденсатора.

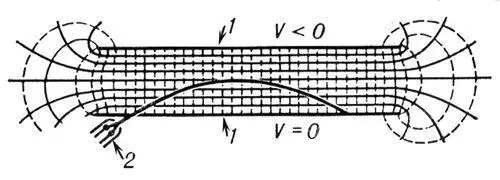

Рис. 1. Отклонение электронного пучка в однородном поле плоского конденсатора: 1 — пластины конденсатора; 2 — электронный прожектор, испускающий электронный пучок. Силовые линии поля изображены пунктирными линиями, сечения эквипотенциальных поверхностей плоскостью рисунка — сплошными линиями. Потенциал поля V возрастает при перемещении сверху вниз.

Рис. 9. Отклонение и фокусировка пучка заряженных частиц секторным магнитным полем: 1 - магнитное поле; 2 - предмет (щель источника); 3 - изображение. Силовые линии магнитного поля направлены перпендикулярно плоскости рисунка. Изображение лежит на линии, соединяющей предмет с вершиной сектора О. Ширина изображения - того же порядка, что и в однородном магнитном поле.

Электро'нная ка'мера, электроннооптический прибор для воспроизведения изображений объектов на фотоэмульсии (так называемая электронографическая пластинка), чувствительной к воздействию потока электронов. В астрономии Э. к. применяются в сочетании со светосильными телескопами, с помощью которых оптическое изображение объекта проецируется на фотокатод камеры. Возникающий при этом поток фотоэлектронов проецируется с помощью той или иной электроннооптической системы (электростатической, магнитной, электромагнитной или комбинированной; см. Электронная и ионная оптика ) на электронографическую пластинку, где и фиксируется электронное изображение объекта, соответствующее его оптическому изображению на фотокатоде. Благодаря более эффективному, в сравнении с обычной фотографией, использованию светового потока, особенно в инфракрасной области спектра, Э. к. позволяют значительно сокращать выдержки, а в ряде случаев повышать проницающую силу телескопов.

Поскольку плотность изображения на эмульсии пропорциональна плотности падающего потока электронов, а последняя таким же образом зависит от освещённости фотокатода, то в характеристической кривой Э. к. нет области недодержек, свойственной обычным фотографическим эмульсиям. Это обстоятельство, а также значительная способность электронографической эмульсии к накоплению суммарного по времени воздействия электронов и её высокая разрешающая способность позволяют применять Э. к. для выявления слабых деталей спектров и структуры протяжённых небесных объектов.
