Н. А. Старосветская, Я. Ю. Комиссарчик.

Рис. 5. Изображение атомной решётки плёнки золота. Расстояние между кристаллографическими плоскостями 2,04 Å. Снято в просвечивающем электронном микроскопе ЭМВ-100Л при электроннооптическом увеличении 350000 с последующим оптическим увеличением снимка.

Рис. 1. Полученное в просвечивающем электронном микроскопе изображение сетки дислокаций на границах зёрен в тонкой молибденовой фольге, деформированной при высокотемпературном нагреве.

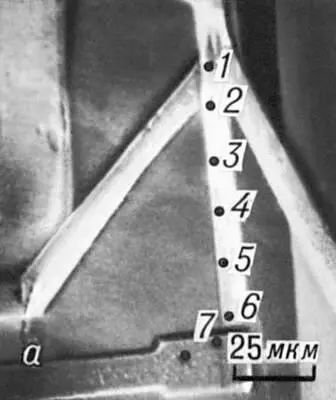

Рис. 7а. Полученное с помощью растрового электронного микроскопа изображение участка интегральной микросхемы.

Рис. 6. Изображение доменной структуры тонкой однородной по толщине пермаллоевой плёнки. Снято в просвечивающем электронном микроскопе при дефокусировке изображения (метод лоренцевой электронной микроскопии). Светлые и тёмные узкие полосы — границы доменов. Видна «рябь» намагниченности, возникающая вследствие малых изменений направлений векторов намагниченности (отмечены стрелками) внутри доменов.

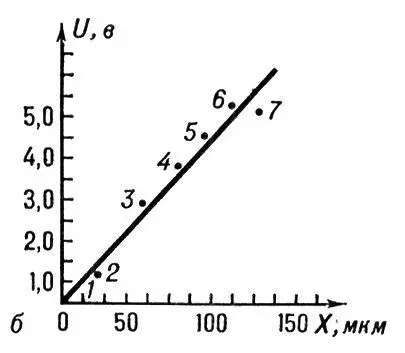

Рис. 7б. Измеренное вдоль резистора (ось Х, точки 1—7), на который подано напряжение, распределение потенциала U (измерение локального потенциала по сдвигу энергетического спектра вторичных электронов).

Рис. 8. Изображение линий равной напряженности поля (от 25 до 150 гс через 25 гс) над зазором магнитной головки (ширина зазора 2d = 2 мкм ) для магнитной записи информации. Получено в растровом электронном микроскопе со специальной приставкой.

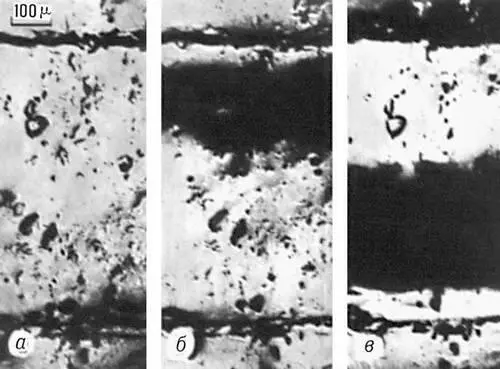

Рис. 4. Изображения поверхности кремниевого полупроводникового диода, полученные в стробоскопическом эмиссионном электронном микроскопе: а — напряжение на диоде отсутствует; б — на диод подано запирающее напряжение 40 в , появившаяся тёмная область — падение напряжения на р — n-переходе; в — кратковременное (менее 40 нсек ) прямое падение напряжения (широкая тёмная область) на базе диода при переключении его в состояние, при котором он «отперт».

Рис. 2. Изображение предварительно отполированной, а затем подвергнутой ионной бомбардировке поверхности монокристалла меди. Снято в растровом электронном микроскопе. Увеличение 3000.

Рис. 3. Винтовые дислокации на поверхности кристалла NaCl, подвергнутого термическому травлению при температуре 500 °С. Изображение получено методом декорирования.

Электро'нная му'зыка,музыка, создаваемая с помощью генераторов низкой (звуковой) частоты, электрические колебания которых записываются на магнитную ленту и воспроизводятся на магнитофоне. Одна из важных особенностей Э. м. состоит в том, что в ней отсутствует исполнитель в традиционном понимании, т. е. как необходимый посредник между композитором и слушателем. Основные операции при сочинении Э. м.— поиски и отбор звучаний, запись их на магнитную ленту, обработка (деформация, модификация, трансформация), композиционное оформление. Получаемые при воспроизведении звуки могут комбинироваться со звуками электроинструментов (музыка для которых не относится к собственно Э. м.), певческих голосов, традиционных инструментов. В Э. м. используются так называемые синусоидные тоны (отличаются от обычных музыкальных звуков отсутствием обертонов и представляют собой звуки определённой высоты, лишённые тембровой окраски), а также звуки переменной и неопределённой высоты (микротоны). Понятие Э. м. введено около 1950 немецким физиком В. Майер-Эплером. Э. м. создаётся в специальных студиях (первая такая студия организована в 1951 в Кельне по инициативе инженера Х. Эймерта, композитора К. Штокхаузена и др.; подобная студия в Москве, основанная Е. А. Мурзиным, существует с 1967). К созданию Э. м. обращались Эймерт, Штокхаузен, советские композиторы Э. В. Денисов, С. А. Губайдулина, А. Г. Шнитке, Э. Н. Артемьев и др. Э. м. применяется для создания особых звуковых эффектов в музыкальном сопровождении к фильмам, спектаклям, радиопередачам.

Ю. Н. Холопов.

Электро'нная о'птика, теория формирования потоков электронов и управления ими с помощью электрических и магнитных полей, а также совокупность приборов и методов исследования, основанных на использовании таких потоков. Подробнее см. в ст. Электронная и ионная оптика.

Электро'нная промы'шленность,отрасль промышленности, производящая электронные приборы (полупроводниковые, электровакуумные, пьезокварцевые приборы, изделия квантовой, криогенной и оптоэлектроники, интегральной оптики), резисторы, конденсаторы, штепсельные разъёмы и другие радиокомпоненты, специальное технологическое оборудование и аппаратуру (см. также Электроника; одна из отраслей, определяющих научно-технический прогресс.

Начало промышленного производства отдельных видов электронных приборов относится к 1920-м гг. Ещё в 20—30-е гг. СССР имел приоритет в области создания и промышленного выпуска новых типов электронных приборов: сверхвысокочастотных приборов, электроннолучевых трубок, фотоэлектронных умножителей и др. Бурное развитие Э. п. получила после 2-й мировой войны 1939—1945. Продукция Э. п. используется в различных областях науки и техники (космонавтика, радиофизика, кибернетика, вычислительная техника, связь, медицина и др.), при создании современных систем управления, радиотехнических устройств, приборов и средств автоматизации в промышленности, сельском хозяйстве, на транспорте и для оборонных целей.

В 1961 был создан Государственный комитет Совета Министров СССР по электронной технике, а в 1965 — министерство электронной промышленности СССР.
