На электронограммах, получаемых от газов, нет чётких рефлексов (т. к. объект не обладает строго периодической структурой) и их интерпретация осуществляется др. методами.

Интенсивность каждой точки этих электронограмм определяется как молекулой в целом, так и входящими в неё атомами. Для структурных исследований важна молекулярная составляющая, атомную же составляющую рассматривают как фон и измеряют отношение молекулярной интенсивности к общей интенсивности в каждой точке электронограммы. Эти данные позволяют определять структуры молекул с числом атомов до 10—20, а также характер их тепловых колебаний в широком интервале температур. Таким путём изучено строение многих органических молекул, структуры молекул галогенидов, окислов и других соединений. Аналогичным методом проводят анализ атомной структуры ближнего порядка (см. Дальний порядок и ближний порядок ) в аморфных телах, стеклах и жидкостях.

При использовании медленных электронов их дифракция сопровождается эффектом Оже и другими явлениями, возникающими вследствие сильного взаимодействия медленных электронов с атомами. Недостаточное развитие теории и сложность эксперимента затрудняют однозначную интерпретацию дифракционных картин. Применение этого метода целесообразно в сочетании с масс- и Оже-спектроскопией для исследования атомной структуры адсорбированных слоев, например газов, и поверхностей кристаллов на глубину нескольких атомных слоев (на 10—30 ). Эти исследования позволяют изучать явления адсорбции, самые начальные стадии кристаллизации и т. д.

Лит.: Пинскер З. Г., Дифракция электронов, М. — Л., 1949; Вайнштейн Б. К., Структурная электронография, М., 1956; Звягин Б. Б., Электронография и структурная кристаллография глинистых минералов, М., 1964.

З. Г. Пинскер.

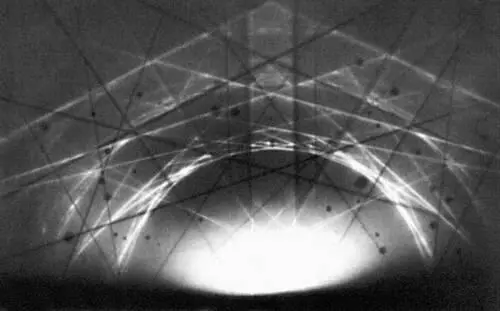

Рис. 2. Кикучи-электронограмма, полученная методом «на отражение» (симметрично расположены тёмные и светлые кикучи-линии).

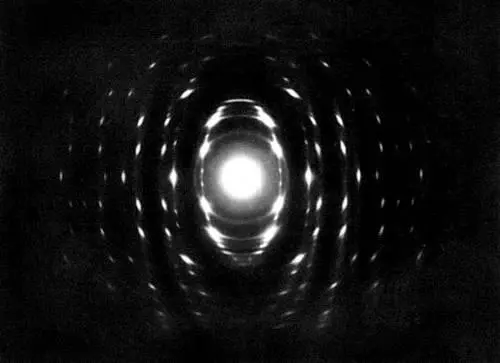

Рис. 1. Электронограмма, полученная от текстуры.

Рис. 3. Электрический потенциал молекулы дикетопиперазина в кристаллической структуре, полученный путём трёхмерного Фурье-синтеза; а и б - оси симметрии молекулы, непрерывной линией показаны эквипотенциальные поверхности, сгущение линий соответствует положениям атомов.

Электроногра'фия моле'кул,изучение атомной структуры молекул методом электронографии. Э. м. в газах и парах, а также электронография молекулярных кристаллов, аморфных тел и жидкостей позволила получить новые и уточнить имеющиеся данные о строении молекул многих химических соединений.

Электроно'ж(мед.), аппарат для операционных разрезов мягких тканей током высокой частоты или для коагуляции их с целью остановки кровотечения. Состоит из генератора токов высокой частоты и комплекта электродов (в виде прямых и изогнутых ножей, петель, пластин и др.). См. также Диатермокоагуляция, Электрохирургия.

Электрообору'дование зда'ний, совокупность электротехнических устройств, устанавливаемых в зданиях и предназначаемых для электроснабжения систем водоснабжения, вентиляции, кондиционирования воздуха, искусственного освещения и др., а также для подвода электроэнергии к бытовым электроприборам. К Э. з. относятся устройства внутреннего электроснабжения, электроустановки инженерного оборудования, осветительные установки. Внутреннее электроснабжение осуществляется вводно-распределительными устройствами (ВРУ) по внутренним электрическим сетям, имеет аппаратуру и приборы защиты, управления, коммутации и учёта расхода электроэнергии. ВРУ размещают в месте ввода в здание питающих линий преимущественно напряжением 380/220 в. На вводной части ВРУ обычно устанавливают трёхполюсные рубильники (или переключатели) и аппаратуру защиты. В состав распределительной части ВРУ входят устройства защиты отходящих от него питающих линий и приборы учёта расхода электроэнергии. Вертикальные части (стояки) питающих линий служат для разводки электроэнергии по этажам и квартирам через групповые линии питания электроприёмников. В жилых зданиях обычно имеются 3 групповые линии: общего освещения, штепсельных розеток на ток 6 а (для подключения бытовых электроприборов мощностью до 1,3 квт ) и штепсельных розеток с заземляющим контактом на ток 10 и 25 а (для питания приборов мощностью до 4 квт ) . Электроплиты подключают к 3-й групповой линии через дополнительное штепсельное соединение. Для питания электроустановок инженерного оборудования и осветительных установок прокладывают отдельные стояки, имеющие в начале линии автоматические выключатели или плавкие предохранители.

Лит.: Электрические сети жилых зданий, М., 1974; Справочная книга для проектирования электрического освещения, под ред. Г. М. Кнорринга, Л., 1976.

Е. И. Афанасьева.

Электрообору'дование тра'нспортных маши'н,комплекс электрических устройств для получения, распределения и использования электроэнергии. В качестве источников тока на транспортных машинах применяются главным образом аккумуляторные батареи и генераторы электромашинные. Номенклатура и число потребителей электроэнергии зависят от конструктивных особенностей и условий эксплуатации различных транспортных средств. Например, на мотоциклах потребителями электроэнергии являются свечи зажигания и фары, на автомобилях, тракторах и т. п., кроме того,— стартеры, осветительные, контрольно-измерительные и сигнальные приборы, аппараты и приборы, повышающие комфортабельность, и др. На подвижном составе железных дорог источники электроэнергии используются для питания сигнальных устройств, систем освещения, приводов вентиляторов и компрессоров, а также вспомогательного и специального оборудования (электронагреватели, пылесосы, радиоаппаратура, в специальных поездах — станки, электроинструмент) и т. д., на летательных аппаратах электроэнергию потребляют приборы и другие средства управления, системы пуска двигателей, освещения, сигнализации и др. На судах потребителями электроэнергии являются двигатели приводов грузовых кранов, брашпилей, насосов, вентиляторов, механизмов машинного отделения, приборы управления, связи и освещения, навигационное оборудование и т. д. Электрическая сеть, связывающая источники тока с потребителями электроэнергии, в некоторых случаях (на судах) может составлять несколько сотен км кабелей и проводов, насчитывать нескольких тысяч различных распределительных устройств (см. Электрический аппарат ) .
