Лит.: Галкин Ю. М., Электрооборудование автомобилей и тракторов, 2 изд., М., 1967; Банников С. П., Электрооборудование автомобилей, М., 1977; Ащеулов В. П., Бабаев А. М., Белькевич А. И., Судовые электросети и приборы управления, Л., 1970; Эксплуатация судового электрооборудования, М., 1975; Паленый Э. Г., Оборудование самолетов, М., 1968; Электроснабжение летательных аппаратов, М., 1975.

В. И. Рытченко.

Электроо'птика,раздел физики, в котором изучаются изменения оптических свойств сред под действием электрического поля и вызванные этими изменениями особенности взаимодействия оптического излучения (света) со средой, помещенной в поле. К Э. обычно относят эффекты, связанные с зависимостью преломления показателяn среды от напряжённости электрического поляЕ (см. Поккельса эффект, Керра эффект, Штарка эффект ) .

Электроопти'ческий дальноме'р,светодальномер, прибор для измерения расстояний по времени прохождения измеряемого расстояния электромагнитными волнами оптического или инфракрасного диапазонов. Э. д. делятся на импульсные и фазовые (в зависимости от того, каким способом определяют время прохождения световым импульсом расстояния до объекта и обратно). Э. д. первого вида измеряют расстояние по времени между моментом испускания импульса передатчиком и моментом возвращения импульса, приходящего от отражателя, установленного на конце измеряемой линии, второго вида — по разности фаз посылаемого синусоидально модулированного излучения и принятого. Наибольшее распространение получили фазовые Э. д., упрощённая блок-схема которых дана на рис. Источниками света ранее служили лампы накаливания (3— 30 вт ) и газосветные лампы (50—100 вт ) , ныне — газовые и полупроводниковые оптические квантовые генераторы (ОКГ). В Э. д. обычно применяют амплитудную модуляцию с частотами в 10—80 мгц, при которой разности фаз в 1° соответствует изменение расстояния менее, чем на 1 см. Конструктивно модулятор н демодулятор одинаковы, их действие основано на использовании Керра эффекта или Поккельса эффекта. Модулирующее световой поток переменное напряжение вырабатывает генератор масштабной частоты, называется так потому, что соответствующая ей длина волны определяет масштаб перевода разности фаз в расстояния. Промодулированный свет линзовой или зеркально-линзовой оптической системой формируется в узконаправленный пучок, посылаемый на отражатель. Отражённый свет фокусируется на демодулятор оптической системой, аналогичной передающей. Регистрируемая индикатором разности фаз интенсивность на выходе демодулятора зависит от соотношения фаз в принятом световом сигнале и в управляющем демодулятором напряжении; фазовращатель позволяет установить заданное соотношение и отсчитать полученную разность фаз, по которой и вычисляется расстояние. Индикатором разности фаз может служить глаз наблюдателя (Э. д. с визуальной индикацией) или фотоэлектрическое устройство со стрелочным прибором на выходе.

Дальность действия Э. д. доходит до 50 км, средняя квадратическая погрешность составляет ± (1+0,2 Д км ) см, где Д — расстояние, масса комплекта 30—150 кг, потребляемая мощность 5—150 вт.

Лит.: ГОСТ 19223—73. Светодальномеры. Типы. Основные параметры и технические требования; Генике А. А., Ларин Б. А., Назаров В. М., Геодезические Базовые дальномеры, М., 1974; Литвинов Б. А., Лобачев В. М., Воронков Н. Н., Геодезическое инструментоведение, [2 изд.], М., 1971; Кондрашков А. В., Электрооптические и радиогеодезические измерения, М., 1972.

Г. Г. Гордон.

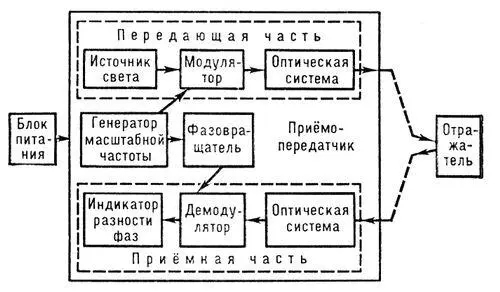

Блок-схема электрооптического дальномера.

Электроопти'ческий эффект,изменение оптических свойств вещества под действием электрического поля. Различают: 1) линейный Э. э., называется Поккельса эффектом; 2) квадратичный Э. э., называется Керра эффектом. См. также Электрооптика.

Электроо'смос(от электро... и греч. osmós — толкание, давление), электроэндоосмос, движение жидкости через капилляры или пористые диафрагмы при наложении внешнего электрического поля. Э. — одно из основных электрокинетических явлений. Э. используют для удаления избыточной влаги из почв при прокладке транспортных магистралей и гидротехническом строительстве, для сушки торфа, а также для очистки воды, технических жидкостей и др.

Электроотрица'тельностьатома, величина, характеризующая способность атома в молекуле притягивать электроны, участвующие в образовании химической связи. Известно несколько способов вычисления Э. Так, согласно Р. Малликену (1935), мерой Э. может служить сумма ионизационного потенциала атома и его сродства к электрону; Л. Полинг предложил (1932) другой, более сложный способ вычисления Э. (см. в ст. Химическая связь ) . Оказалось, однако, что все способы практически приводят к одинаковым результатам. Зная Э., можно приближённо оценить распределение электронной плотности в молекулах многих химических веществ, например определить полярность ковалентной связи.

Электроофтальми'я(от электро... и офтальмия ) , поражение глаз при достаточно длительном и интенсивном действии ультрафиолетовых и других лучей во время электро- или газовой сварки, киносъёмки и т. п. Проявляется гиперемией и отёком конъюнктивы, слезотечением, светобоязнью, спазмом век. При поражении роговицы в ней наблюдаются точечные инфильтраты — помутнения, поверхностное отторжение эпителия. Профилактика: применение специальных защитных очков (светофильтров).

Электропереда'ча,совокупность электрических установок и устройств, обеспечивающих передачу электрической энергии на расстояние. В состав Э. входят понижающие и повышающие трансформаторы, воздушные и (или) кабельные линии электропередачи (ЛЭП), высоковольтные выключатели, аппаратура защиты и противоаварийной автоматики. Возможность передачи значительных количеств электроэнергии на расстояние определяется пропускной способностью Э., которая зависит от напряжения и протяжённости ЛЭП, обеспечения устойчивости её режима, условий эксплуатации, величины допустимых потерь и т. д. Повышение пропускной способности Э. связано, главным образом, с увеличением напряжения ЛЭП (см. Высоких напряжений техника, Передача электроэнергии ) .
