Наблюдение спектров ЯМР осуществляется путём медленного изменения частоты со поля H 1 или напряжённости поля H 0. Часто применяется модуляция поля Но полем звуковой частоты. При исследованиях кристаллов лучшую чувствительность даёт метод «быстрой модуляции»: поле H 0модулируется звуковой частотой так, что процессы, определяемые временем релаксации T 1 , не успевают завершиться за период модуляции, и состояние системы спинов нестационарно. Применяются также импульсные методы (воздействие поля H 1ограничено во времени короткими импульсами). Важнейшие из них — метод спинового эха и фурье-спектроскопия.

Эдс индукции пропорциональна H 2 0. Поэтому обычно эксперименты выполняют в сильном магнитном поле. Основным элементом радиочастотной аппаратуры, применяемой для наблюдения ЯМР, является настроенный на частоту прецессии контур, в катушку индуктивности которого помещается исследуемое вещество. Катушка выполняет 2 функции: создаёт действующее на исследуемое вещество радиочастотное магнитное поле H 1 и воспринимает эдс, наведённые прецессией ядерных моментов. Контур включается в радиочастотный мост или в генератор, работающий на пороге генерации.

Методом ЯМР были измерены моменты атомных ядер, впервые исследованы состояния с инверсной заселённостью уровней. Исследования релаксационных процессов, ширины и тонкой структуры линий ЯМР дали много сведений о структуре жидкостей и твёрдых тел. ЯМР высокого разрешения представляет собой наряду с инфракрасной спектроскопией стандартный метод определения строения органических молекул. Тесная связь формы сигналов с внутренним движением в веществе позволяет использовать ЯМР для исследования заторможенных вращений в молекулах и кристаллах. ЯМР используется также для изучения механизма и кинетики химических реакций. На ЯМР основаны приборы для прецизионного измерения и стабилизации магнитного поля (см. Квантовый магнитометр ) . За открытие и объяснение ЯМР (1946) Ф. Блоху и Э. Пёрселлу была присуждена Нобелевская премия по физике за 1952.

Лит.: Вloch F., «Physical Review», 1946, v. 70, № 7—8, p. 460; Bioembergen N., Purcell E.M., Pound R. V., там же, 1948, v. 73, № 7, p. 679; Абрагам А., Ядерный магнетизм, пер. с англ., М., 1963; Александров И. В., Теория магнитной релаксации. Релаксация в жидкостях и твердых неметаллических парамагнетиках, М., 1975; Сликтер Ч., Основы теории магнитного резонанса с примерами из физики твердого тела, [пер.], М., 1967; Попл Д., Шнейдер В., Бернстейн Г., Спектры ядерного магнитного резонанса высокого разрешения, пер. с англ., М., 1962; Эмели Дж., Финей Дж., Сатклиф Л., Спектроскопия ядерного магнитного резонанса высокого разрешения, пер. с англ., т. 1—2, М., 1968—69; Фаррар Т., Беккер Э., Импульсная и фурье-спектроскопия ЯМР, пер. с англ., М., 1973.

К. В. Владимирский.

Рис. 3. Спектр ЯМР протонов в чистом этиловом спирте. Расщепление резонансных линий групп OH, CH 2и CH 3обусловлено непрямым спин-спиновым взаимодействием.

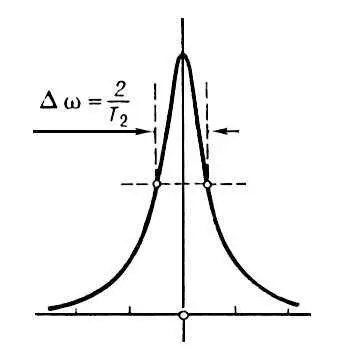

Рис. 2. Спектральная линия ЯМР.

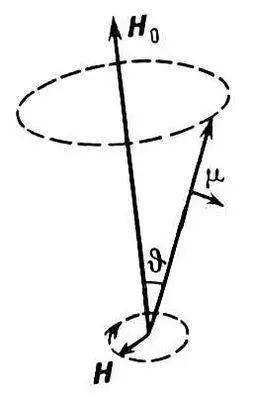

Рис. 1. Прецессия магнитного момента m ядра в поле H 0; J — угол прецессии.

Я'дерный парамагнети'зм, магнетизм веществ, обусловленный магнитными моментами атомных ядер. В постоянном магнитном поле H 0существование магнитных моментов ядер приводит к слабому парамагнетизму в виде небольшой добавочной ядерной намагниченности M 0 = cH 0, где c — магнитная ядерная восприимчивость. Намагниченность M 0в 10 6— 10 8раз меньше, чем в случае электронного парамагнетизма. Я. п. впервые обнаружен в 1937 Л. В. Шубниковым и Б. Г. Лазаревым (СССР) в твёрдом водороде. Изучается методом ядерного магнитного резонанса.

Я'дерный раке'тный дви'гатель(ЯРД), ракетный двигатель, в котором тяга создаётся за счёт энергии, выделяющейся при радиоактивном распаде или ядерной реакции. Соответственно типу происходящей в ЯРД ядерной реакции выделяют радиоизотопный ракетный двигатель , термоядерный ракетный двигатель и собственно ЯРД (используется энергия деления ядер). ЯРД состоит из реактора, реактивного сопла, турбонасосного агрегата (ТНА) для подачи рабочего тела в реактор из бака двигательной установки (где оно хранится в жидком состоянии), управляющих агрегатов и других элементов. В ядерном реакторе рабочее тело превращается в высокотемпературный газ, при истечении которого создаётся тяга. Газ для привода ТНА можно получить нагревом основного рабочего тела в реакторе. Сопло ТНА и многие другие агрегаты ЯРД аналогичны соответствующим элементам жидкостных ракетных двигателей (ЖРД). Принципиальное отличие ЯРД от ЖРД — в наличии ядерного реактора вместо камеры сгорания (разложения). Достоинство ЯРД — в их высоком удельном импульсе благодаря большой скорости истечения рабочего тела, достигающей 50 км/сек и более. По удельному импульсу ЯРД значительно превосходят химические ракетные двигатели , у которых скорость истечения рабочего тела не превышает 4,5 км/сек. В стадии технической разработки (1977) экспериментальный американский ЯРД «Нерва-I» («Nerva-1»); при массе 11 т развивает тягу свыше 300 кн при удельном импульсе 8,1 км/сек. К 1978 созданы экспериментальные образцы радиоизотопных ЯРД с тягой до нескольких н. Использование всех типов ЯРД предусматривается только в космосе.

Лит.: Бассард Р. В., Де-Лауэр Р. Д., Ракета с атомным двигателем, пер. с англ., М., 1960; их же. Ядерные двигатели для самолётов и ракет, пер. с англ., М., 1967.

Я'дерный реа'ктор, устройство, в котором осуществляется управляемая ядерная цепная реакция , сопровождающаяся выделением энергии. Первый Я. р. построен в декабре 1942 в США под руководством Э. Ферми. В Европе первый Я. р. пущен в декабре 1946 в Москве под руководством И. В. Курчатова. К 1978 в мире работало уже около тысячи Я. р. различных типов. Составными частями любого Я. р. являются: активная зона с ядерным топливом , обычно окруженная отражателем нейтронов, теплоноситель , система регулирования цепной реакции, радиационная защита, система дистанционного управления ( рис. 1 ). Основной характеристикой Я. р. является его мощность. Мощность в 1 Мет соответствует цепной реакции, в которой происходит 3·10 16актов деления в 1 сек.
